工程图作为显示每个模型详细信息的内容，某些标注一旦缺失就会出现不同的效果，导致生产出现严重的事故。当我们在工程图中，如何自动的显示槽口孔的中心线标注呢？

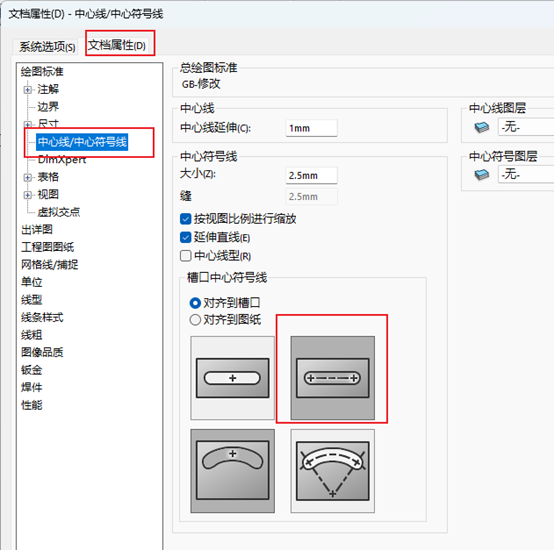

1、 打开设置，选择槽口的中心线线型

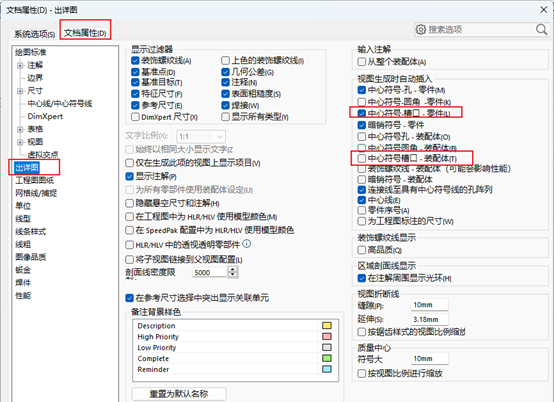

2、 在【出详图】中勾选【中心符号-槽口】

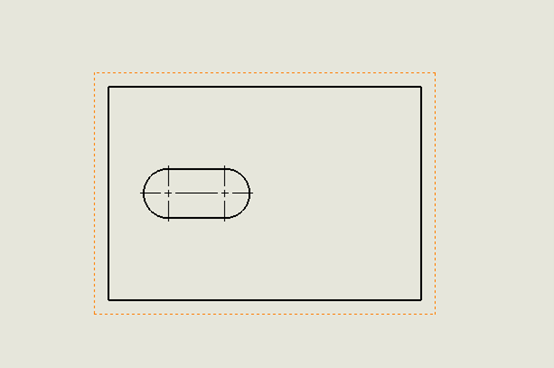

3、 将带有槽口孔的模型视图拖入到图纸当中

注意： 虽然拉伸切除，命令有时候也能在工程图中创建同样效果的视图，但是创建孔可让您在标注时有更清晰的信息；另外您所选择的孔类型决定功能、可用选项及图形预览。选择孔类型之后，您可以决定适当的扣件。扣件会动态地更新相应参数。使用 PropertyManager 来设定孔类型参数并找出孔。除了基于终止条件和深度的动态图形预览外，PropertyManager 中的图形显示适用于您所选择的孔类型的具体细节。
