SOLIDWORKS 2020及以上版本新增柔性零件功能，该功能支持借助装配体的几何体，来驱动柔性零部件的几何形态发生变化。例如，采用装配体自顶向下的建模思路时，弹簧的长度就可以由装配体中的外部参考进行控制。只需要将对应零件设置为柔性状态，弹簧便能跟随装配体的装配关系产生联动，进而实现弹簧的柔性运动效果。

1. 日常设计工作里，大家常会碰到这类情况，在做弹簧安装的时候，由于安装的位置的变化，想要让弹簧自动改变压缩/拉伸量来适应安装位置的调整。

2. 常规操作中，我们会预先给弹簧建立不同长度的配置，在装配体里切换配置来实现弹簧的伸缩调整。但这种方式有两大痛点：一是配置化的调整方式严重制约了弹簧的灵活适配能力，二是前期创建多套配置会给零件建模增加不必要的工作负担。

3. 现在，我们可以通过柔性零件功能来实现这一效果。在装配体环境下选择插入新零件并进行弹簧部分的零件绘制，在平时的设计过程中，我们通常通过先绘制螺旋线，然后扫描线段顶端的圆形轮廓命令来完成弹簧部分的零件设计。这里介绍一种新的弹簧绘制方式：先绘制中心线的路径草图，再绘制弹簧的圆形截面轮廓，在扫描命令中选择“随路径变化”，即可快速得到弹簧模型。

4. 绘制完成后退出零部件编辑界面，在Feature Manager设计树中，右键单击所要的设置的零件，也就是刚才所绘制的弹簧零件，然后在上下文菜单中单击使零件成为柔性。为其设置柔性零件参考，即确定参考面，然后确定即可完成相关设置。

5. 点击弹性参考中的项按照提示，选择对应参考

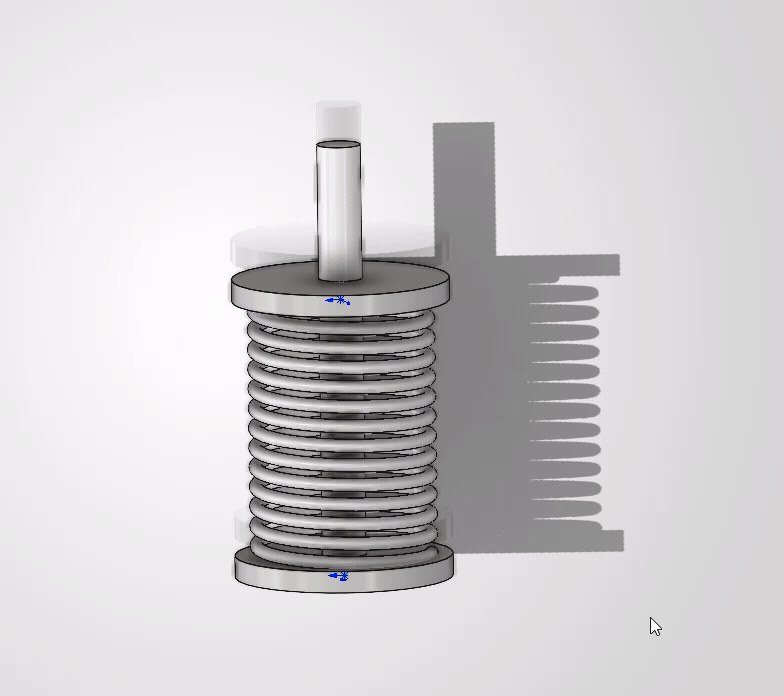

6.最后可以看一下最终效果
