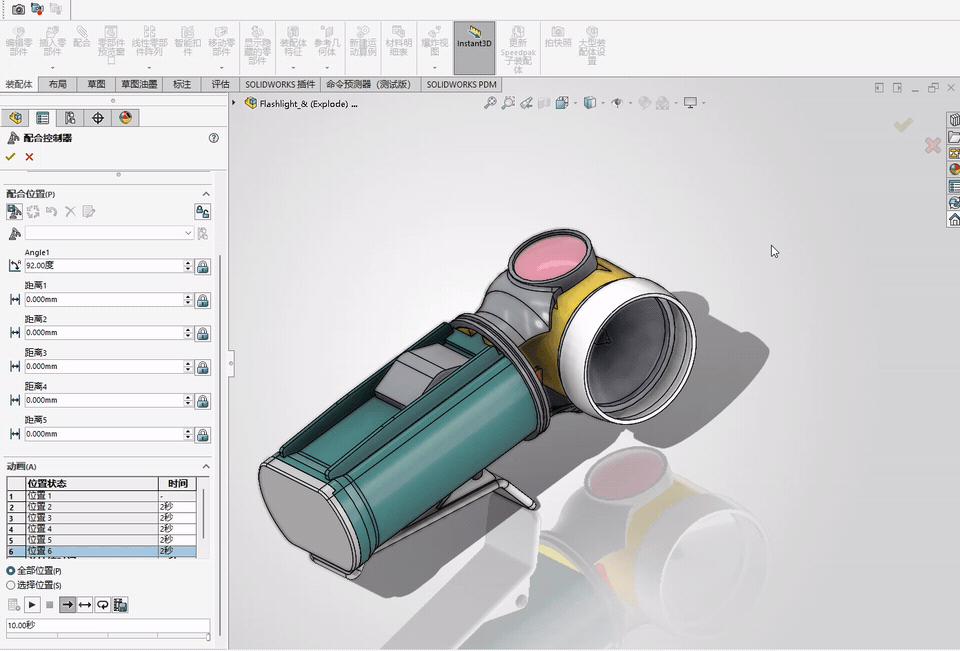

SOLIDWORKS在2018版本里面添加了配合控制器，这个功能极大的丰富的软件内的动画制作，能够控制设计自由度的特定配合，您可根据保存的位置创建动画。在配合控制器中，您可显示和保存不同配合值和自由度处的装配体部件的位置，而无需使用各个位置的配置。您可在这些位置之间创建简单动画并将动画保存到 .avi 文件或者是MP4等视频格式。最后，可以将配合控制器与运动算例集成在一起，使用动画根据您在配合控制器中定义的位置创建模型整体的动画过程。

1、在装配体模式下，配合控制器的命令位于插入-配合控制器

2.在配合控制器中选择角度配合和距离配合，注意并不是所有配合都能添加，支持的配合类型有角度，距离，LimitAngle,LimitDistance,路径配合，槽口，宽度

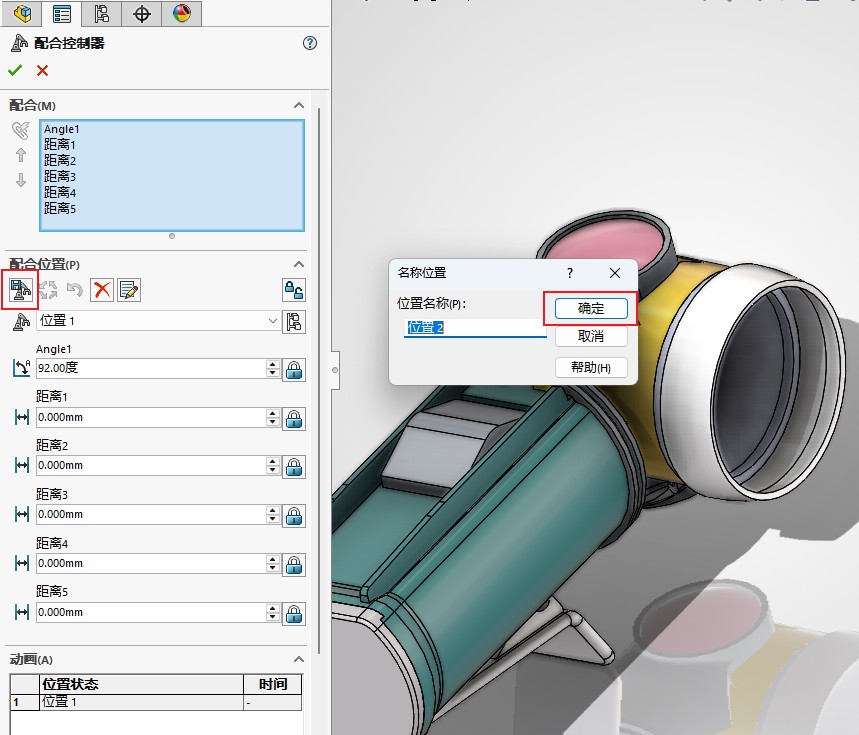

3.点击配合位置处的“添加位置”名称可以自定义

4.调整相应参数添加新位置

5.设置完成后可以点击“计算动画”查看动画效果

6.最后可以选择“输出动画”输出AVI格式或者其他。

7.在插入-新建运动算例，选择动画向导可以导入刚创建的配合控制

8. 将配合控制器与运动算例集成在一起，使用动画根据您在配合控制器中定义的位置创建模型整体的动画过程，选择“保存动画”即可输出
