SOLIDWORKS钣金件无法展平

作者：广州辉旺信息科技有限公司浏览：发表时间：2026-01-07 14:55:32

在SOLIDWORKS中钣金件作为常见的模型，其折弯和展平都能够显示出钣金的特征，那么当在特定的建模方式中，钣金件无法进行展平，那么该如何操作呢？

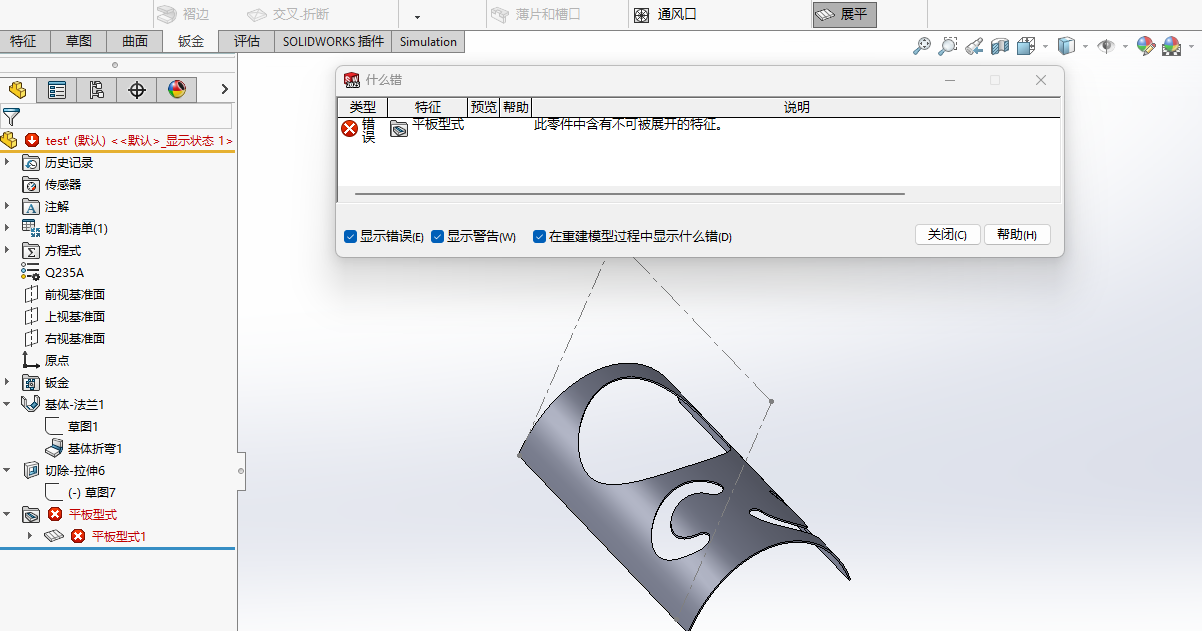

1、在展平后提示“此零件中含有不可被展开的特征”。

2、查看基体法兰的草图，能够看到该草图为椭圆线段所绘制而成的草图。

3、右击展平后的平板型式，选择编辑特征。

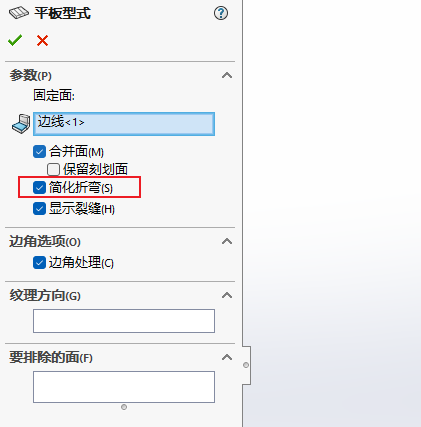

4、取消勾选【简化折弯】，单击√退出。

5、此时钣金已能正常展平。

关于简化折弯：

选择时，任何曲线在平板型式中都将被拉直。清除时，复杂边线保留在平板型式中。

在此处案例中，折弯被简化后，切除特征无法找到有效的边线进行展平，从而弹出“此零件中含有不可被展开的特征“。
