从SOLIDWORKS 2015版本开始，装配体新增了轮廓中心配合，轮廓中心配合会自动将几何轮廓的中心相互对齐并完全定义零部件。轮廓中心配合是通过堆叠的方式，将零件的面中心重合在一起。还可以通过选项旋转零部件或者创建配合面的偏移量，该配合其实只要大家了解之后，非常的好用，下面就来介绍一下这个SOLIDWORKS高级配合轮廓中心配合。

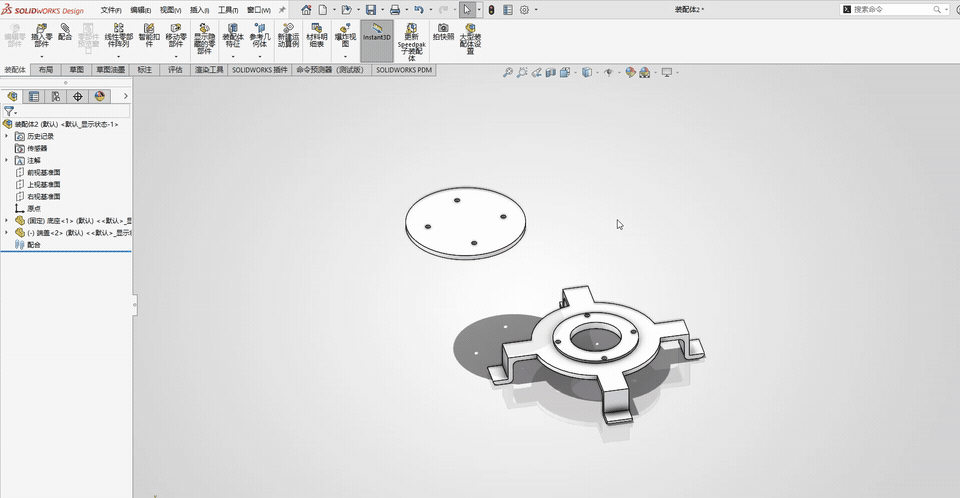

1.轮廓中心配合的位置

2.支持的轮廓

SOLIDWORKS中的轮廓中心配合适用于全圆边或面、线性边线、正 n 边形的边或面，同时也适用于带有圆角、倒角、内部切口或截止角的矩形轮廓，但周长有扣减或增加的矩形不能用于该配合，其核心判断标准是实体是否具备明确且唯一的几何中心

3.使用场景

在日常工作中圆柱销与销孔的中心对齐，平行轴类零件的中心线重合或者六边形螺母与螺栓六方头的中心匹配以及一些机箱面板与机架安装位的定位，这些场景都可以用轮廓中心配合进行更快速的配合，这样可以避免使用多组宽度配合+重合配合，大大提高设计效率

对于不支持的轮廓，我们可以创建一个支持的轮廓草图来在轮廓中心配合中使用。
