SOLIDWORKS如何重用工程图

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2024-03-20 16:50:29

通常情况下,设计项目中的模型可能是相似的,或者新项目可以使用现有设计中的元素。为了帮助用户利用已经完成的工作内容,SOLIDWORKS提供了以下几种重用现有工程图的方法。



1、替换模型:在打开的工程图中,可以使用“替换模型”命令来更改现有工程图视图的参考。执行该命令后尺寸将变为悬空,所以当没有输入的视图尺寸时,此方法效果较好。

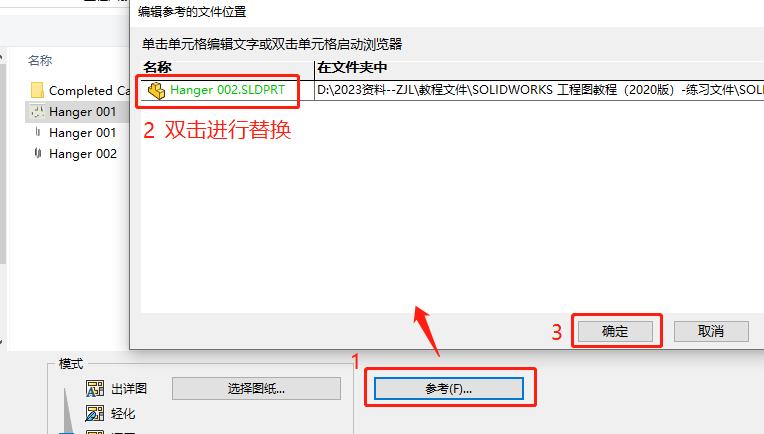

2、使用新的参考打开:通过使用新的参考打开工程图,可以将已完成的工程图重用于相似的模型。打开文档后,执行“另存为”操作并使用新文件名保存工程图。当模型相似时,许多尺寸和注释将保持不变,从而使用户不必重复出详图操作。


3、带参考另存为:如果用户认为现有的模型和工程图适用于所需的新设计或类似设计,则可以将工程图和其参考的模型文件一起在“另存为”对话框中保存起来。
