SOLIDWORKS标识注解库如何使用

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2024-03-28 17:18:29

在多个工程图上使用相同的注释是较为常见的情况。将注释添加到设计库中可以使其标准化,并易于重用。而带编号的注释还可以储存在标识注解库中,以便于其他注释可以引用注释编号。标识注解库保留了指向注释编号的链接,如果其发生了改变,则引用它的其他注释也将自动更新。示例如下。

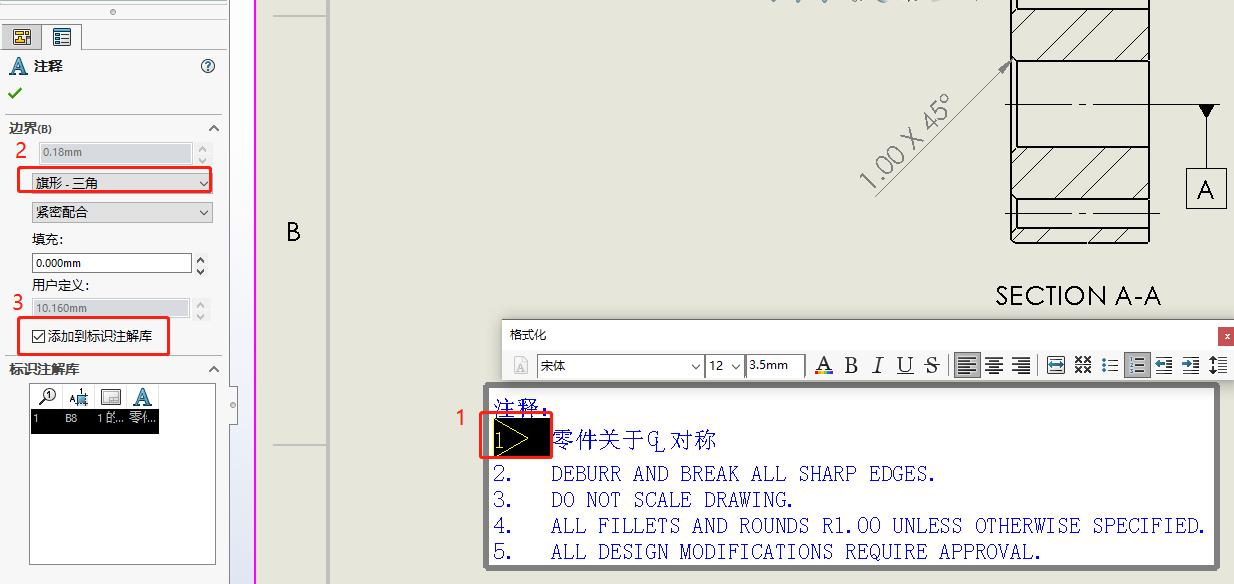

1、为了创建标识注解库,需要编辑带数字格式的注释。选择注释编号,然后勾选PropertyManager中的“添加到标识注解库”复选框。这样用户就可以在零件序号注解中使用标识注解库中的数字来标记注释所适用的工程图区域。

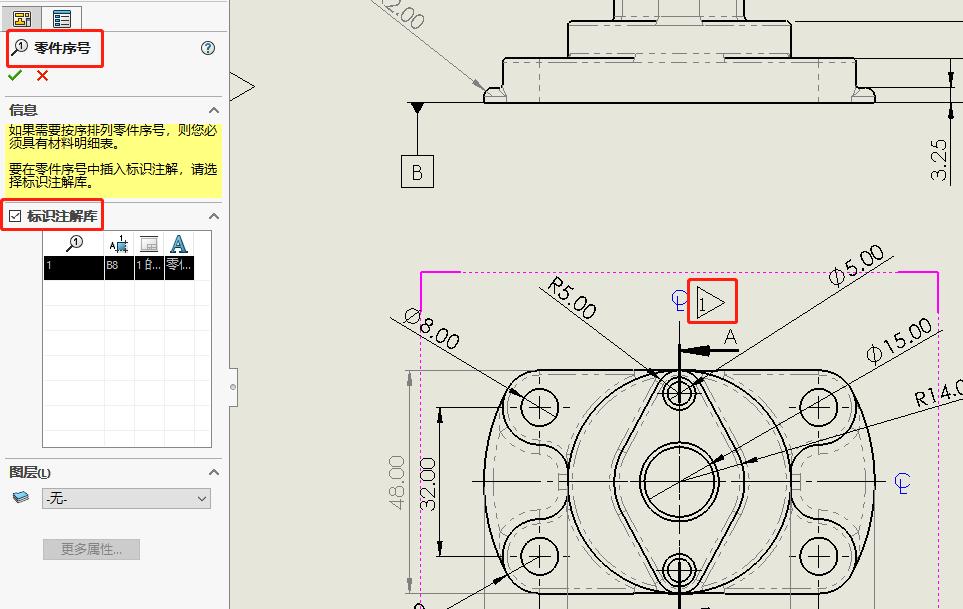

2、添加零件序号

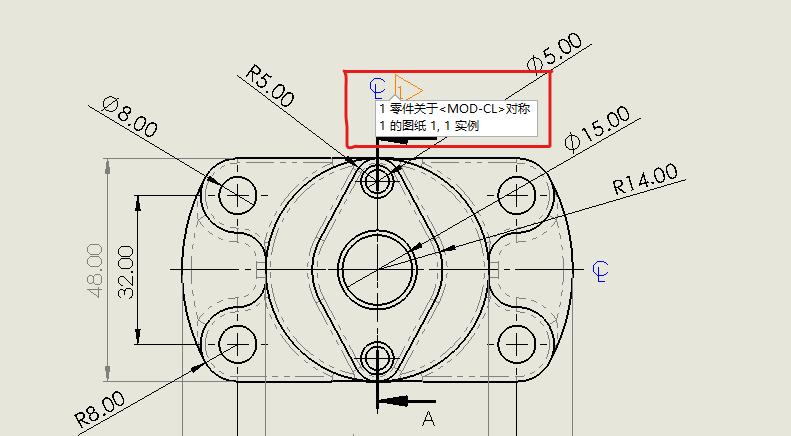

3、查看注释。将光标移动到标识注解序号上以查看相关注释的文本内容。
