什么是SOLIDWORKS Design Checker?

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2024-03-15 14:19:37

在日常的工作中,当遇到需要修改使用旧工程图模板创建的工程图时,如何确保其与当前模板中使用的重要设置相匹配呢。可利用“SOLIDWORKS Design Checker”对标注尺寸的标准、字体、材料和草图等设计要素进行验证,以确保SOLIDWORKS文件满足预定义的设计标准。

举例如下:

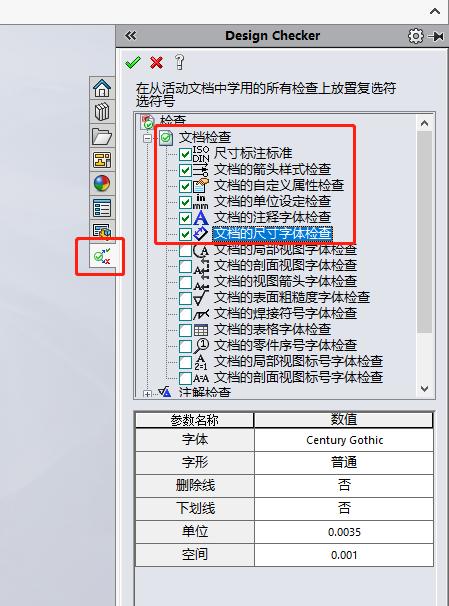

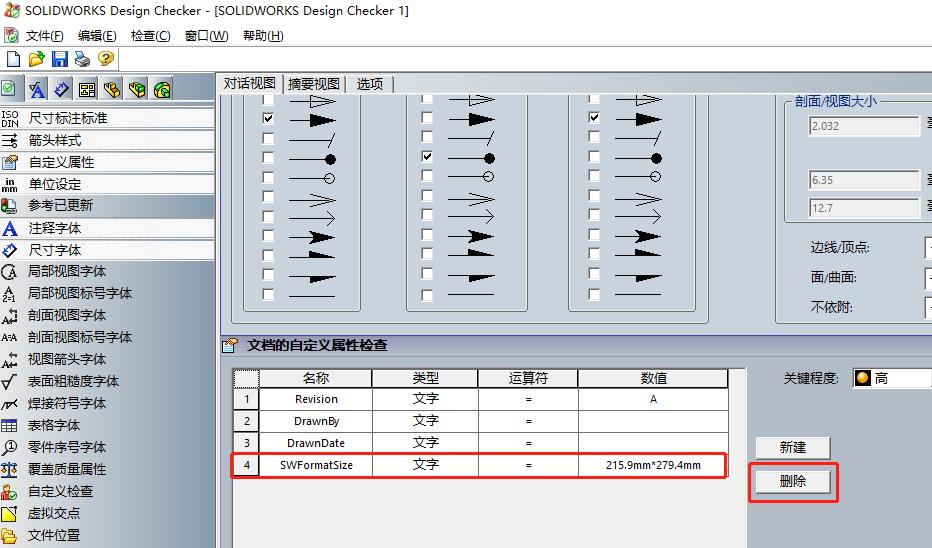

1、利用现有文件中的设置来编制检查。打开利用新模板创建的工程图,单击“工具/Design Checker/学用检查向导”。在“文档检查”中选择需要检查的项目,并点击确定。在打开的SOLIDWORKS Design Checker界面中,可查看要检查的内容并可进行修改。完成后,将检查保存为标准文件并关闭SOLIDWORKS Design Checker和工程图。

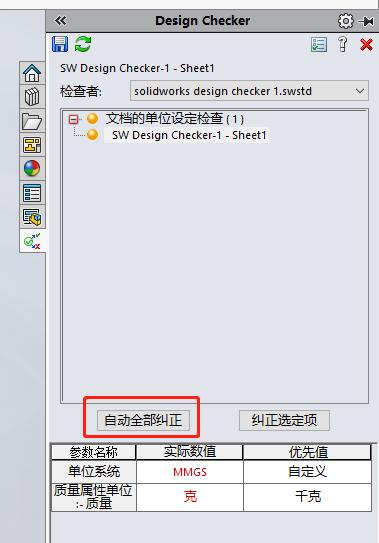

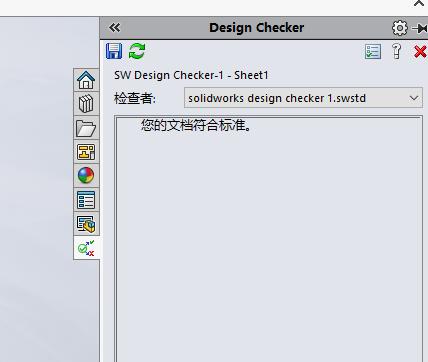

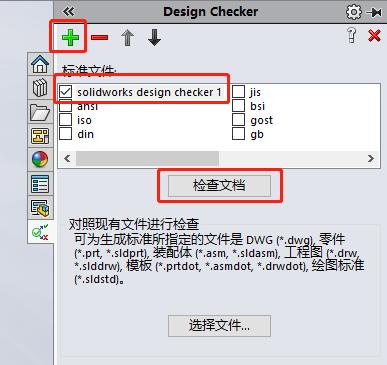

2、打开更改模板后的图纸,单击“工具/Design Checker/检查活动文档”,点击“+”,添加之前保存的标准文件并点击“检查文档”。查看失败的检查,并单击“自动全部纠正”以纠正问题。完成后可看到提示“您的文档符合标准。
