SOLIDWORKS Electrical:PLC图纸的自动生成

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2024-03-06 15:27:46

在SOLIDWORKS Electrical中,通过信息的调用和PLC关联的配置文件,程序可以自动生成多个PLC页面。

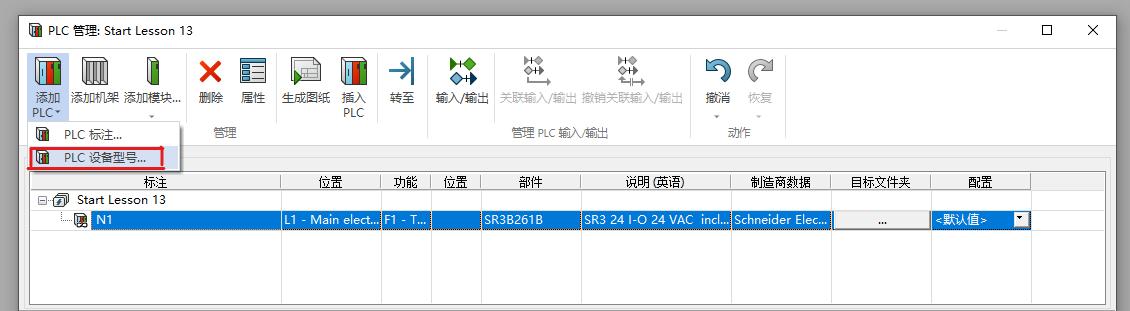

1、基于型号创建PLC。在【工程】中单击【PLC】/【PLC设备型号】。

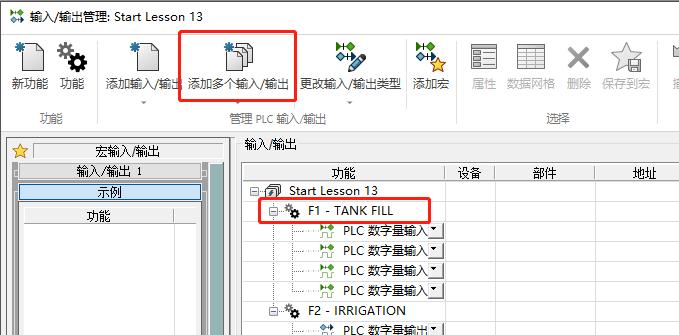

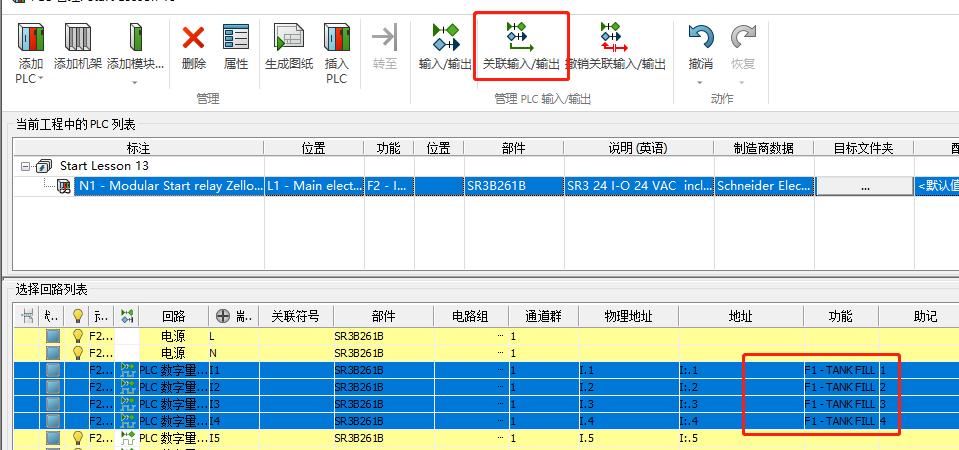

2、创建I/O回路,并进行关联。

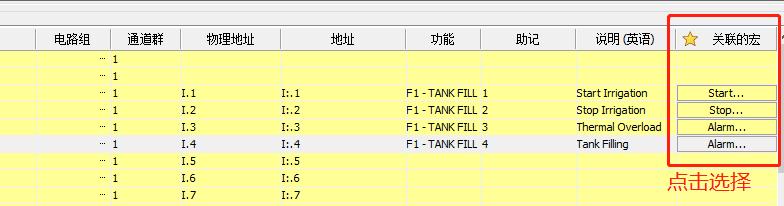

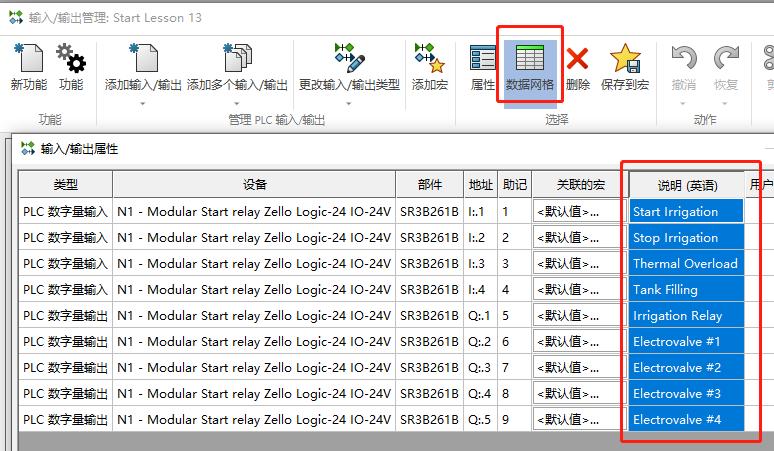

3、添加I/O说明和关联宏。

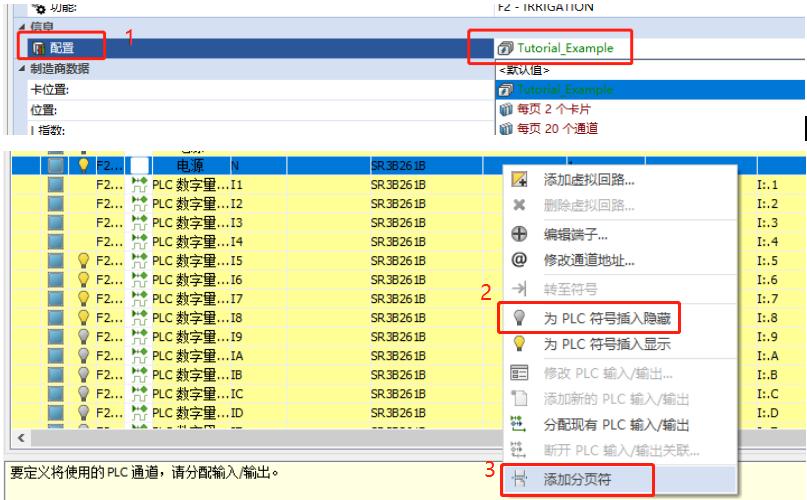

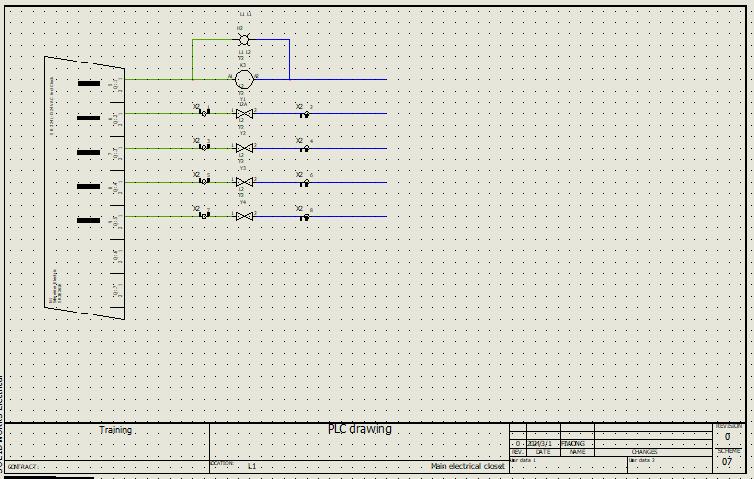

4、选择PLC配置,【属性】/【配置】。隐藏不需要的回路和设置分页符,即可生成图纸。
