SOLIDWORKS 电气工程数据替换如此简单

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2024-02-27 14:27:39

在SOLIDWORKS Electrical中,如果用户想在电气工程范围内对数据进行修改,例如将设备型号替换成另外一个设备型号,或者将一个符号集替换为另一个符号集。可以利用【数据替换】功能,此功能会列出所有可以替换的电气工程数据,用户可以选定这些数据进行替换。示例如下。

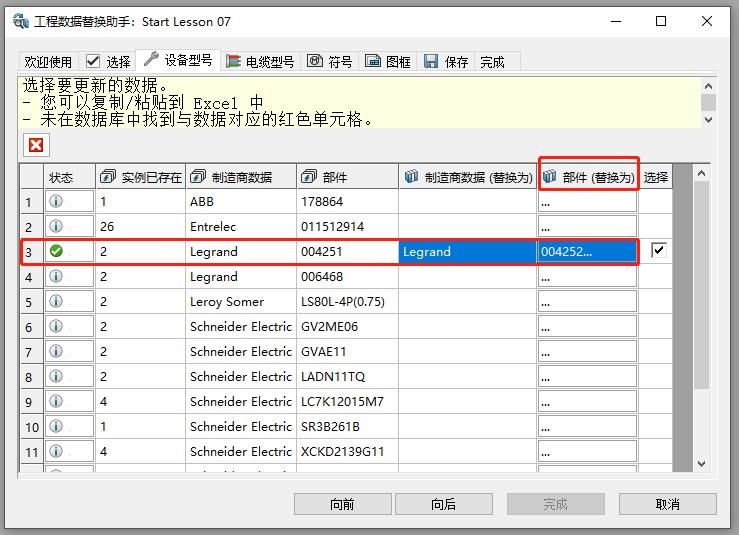

1、替换设备型号。打开工程文件,在【处理】选项卡中点击【替换数据】。在打开的工程数据替换助手中,选择“设备型号”,在此列表中选择需要替换的部件进行替换。当开始替换时,会有3种状态出现:

1)无更改。表示数据没有替换。

2)不匹配。表示选择替换的设备与相关设备符号的要求不匹配,可以是回路类型、端子号或回路数。

3)匹配。表示替换数据能够与现有数据匹配。

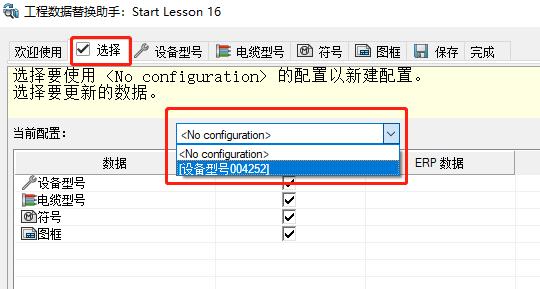

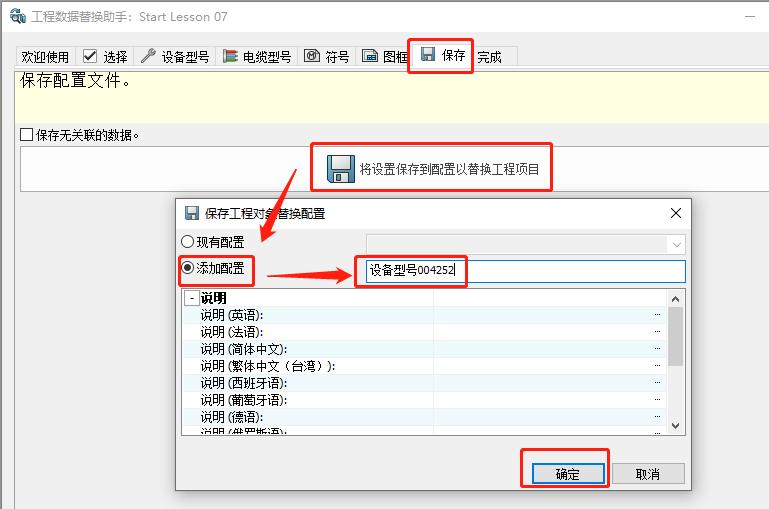

2、保存至配置文件。用户可以保存所应用设置的配置文件。这样,如果一个设备型号宣布作废,可以通过配置文件在多个工程中实现替换。选择配置将会自动应用设备型号的替换。
