SOLIDWORKS Electrical 2023新增功能

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2022-10-28 15:19:39


电气工程师在完成电气原理图设计的同时,还需要频繁地修改、导出各报表,使得大量时间浪费在重复性的手动工作上。即便如此,也无法保证百分百准确无误;电气设计部门和机械设计部门虽然在设计同一产品,但不同部门之间互相独立的设计工具使协同变得困难。那么如何提高电气工程师的设计效率?如何在协同中完成设计?



SOLIDWORKS Electrical为电气工程师提供高效准确的电气原理图设计的解决方案。同时,还提供多用户协作设计,使机械设计和电气设计得以在同一平台内进行。电气工程师在二维图纸中的电气设计,可以在机械工程师的三维空间结构中进行模拟布局,自动布线,计算线长,真正实现机电一体协同设计。



现在,SOLIDWORKS Electrical 2023全新升级,为用户带来全新体验。

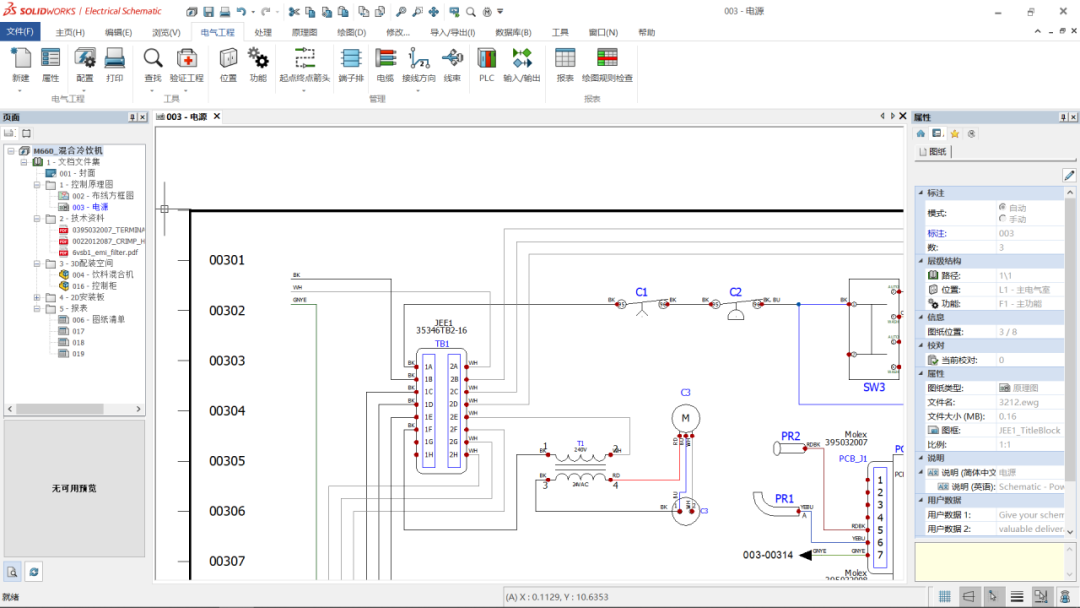

SOLIDWORKS Electrical 2023中,我们允许项目中预留开口式电线,这些电线的连接信息及长度将完整的体现在连接报表中。

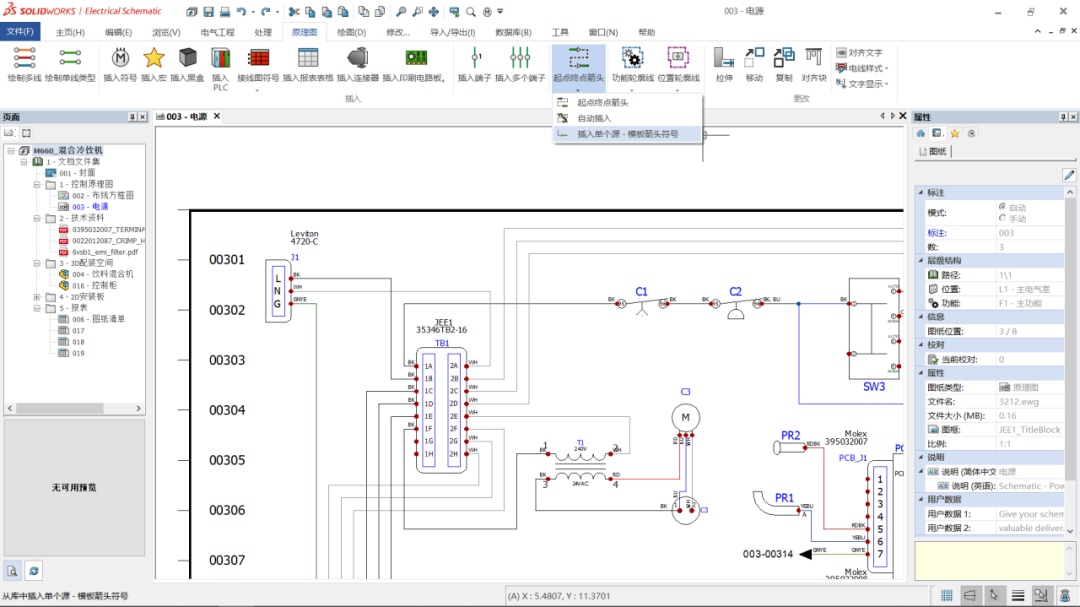

我们将更加方便地添加起点终点箭头符号,并可以自由的命名,通过名字进行关联,即使通过手动关联的起点终点符号,也可以在设计过程中添加名称,让设计更加方便快捷。

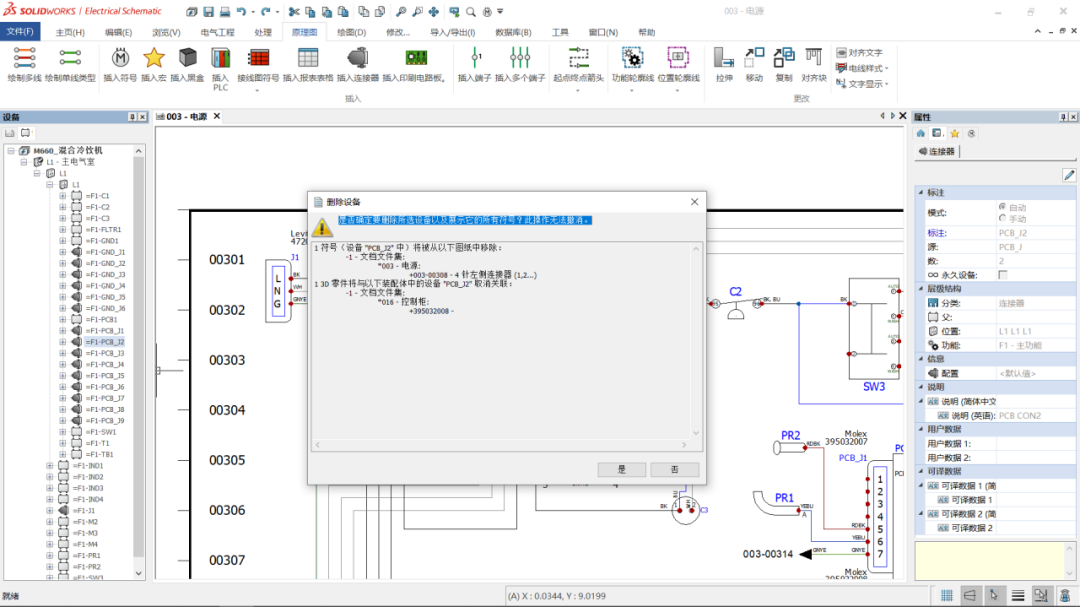

一键删除设备让设计更加轻松,我们删除设备不再需要搜寻设备使用的所有位置,仅仅需要从设备管理器中一键删除,并提示设备在原理图中使用的状态。

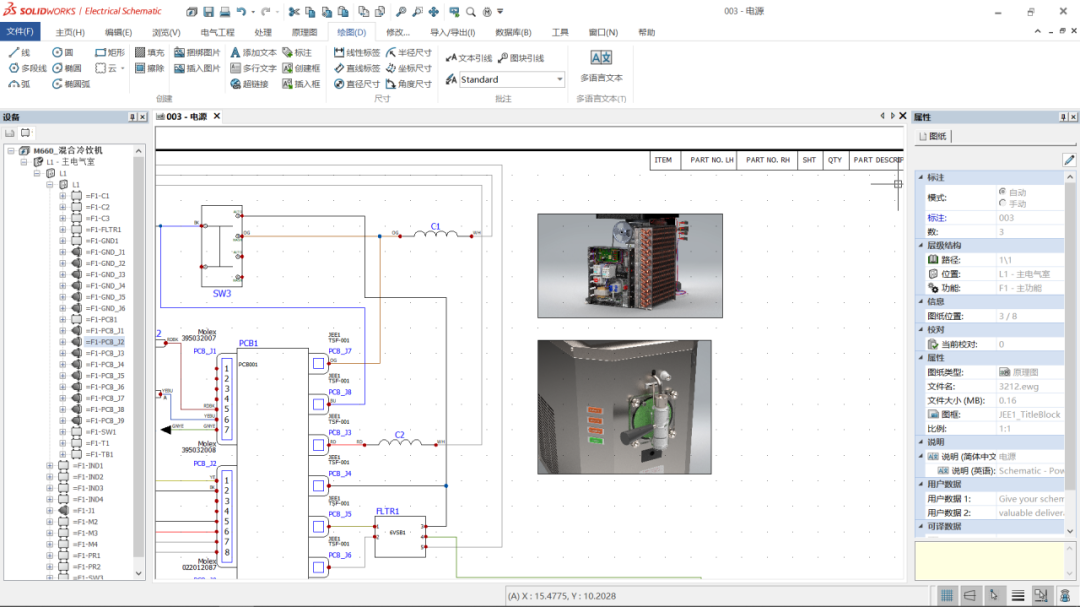

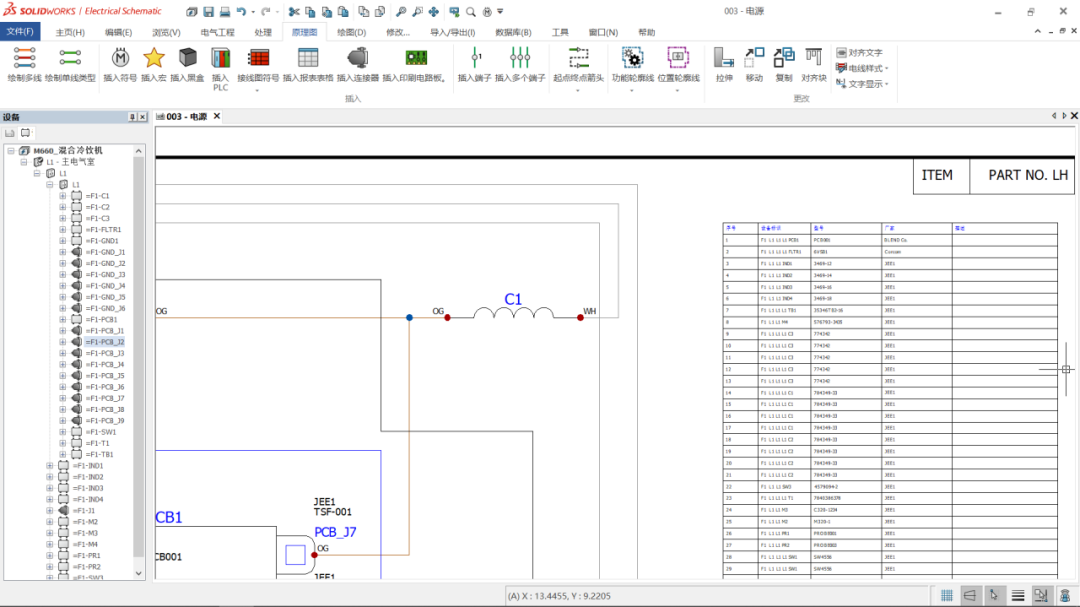

在SOLIDWORKS Electrical 2023中,增加了嵌入式报表,我们不但可以在原理图中插入原理图的统计列表,还可以在安装板图中插入箱柜清单,满足不同设计需求。





新功能支持多种图片格式(PNG、JPG和TIFF),这样就不需要先将图像转换为位图而降低很多分辨率。

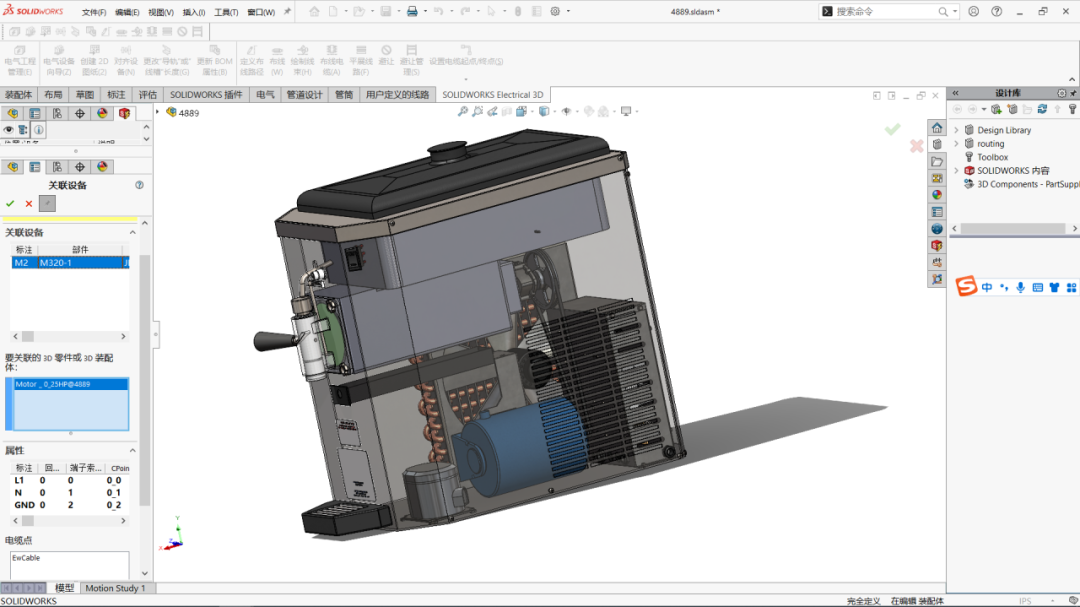

SOLIDWORKS Electrical 3D中,电气设备管理器进行了增强,显示隐藏设备时,我们可以展开和折叠,已关联和未关联设备图标变得更加智能。关联设备时,不但可以在一个窗口进行多个设备关联,还可以看到更多的设备属性,让关联更加便捷。同时,2D的数据可以自动传输到3D模型中,特别是有些参数,例如质量参数,这让我们轻松得出整个设备的重量。




SOLIDWORKS Electrical 2023 再次为用户带来了高效的设计体验,并增加了更多本地化的功能。
