零件如何创建交替位置视图!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2022-11-04 11:32:37


在零件工程图中,您可以使用交替位置视图在单个视图中叠加零件的两种配置。



创建零件的交替位置视图对于显示您从另一个零件生成的零件非常有用。

例如,在购买具有安装卡舌的标准接线盒,然后将卡舌推离。 我们可以创建加工时配置的工程图视图,然后添加交替位置视图以显示采购时配置。

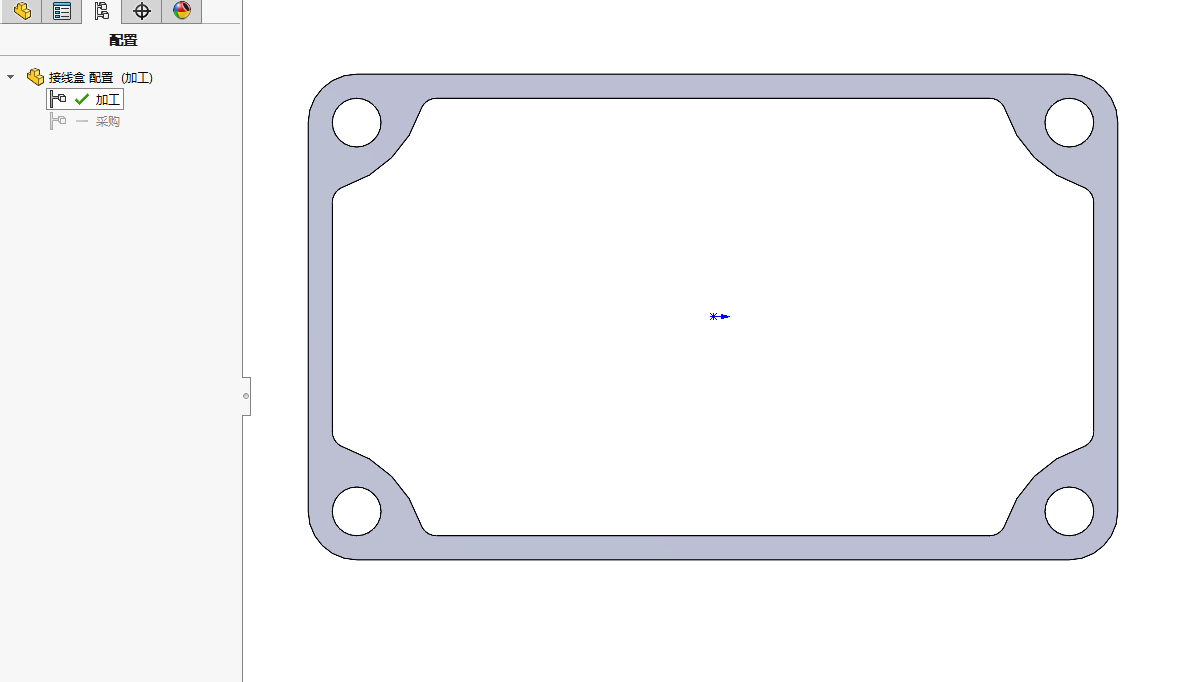

首先我们创建了具有加工和采购配置的接线盒。



创建加工时接线盒的视图。

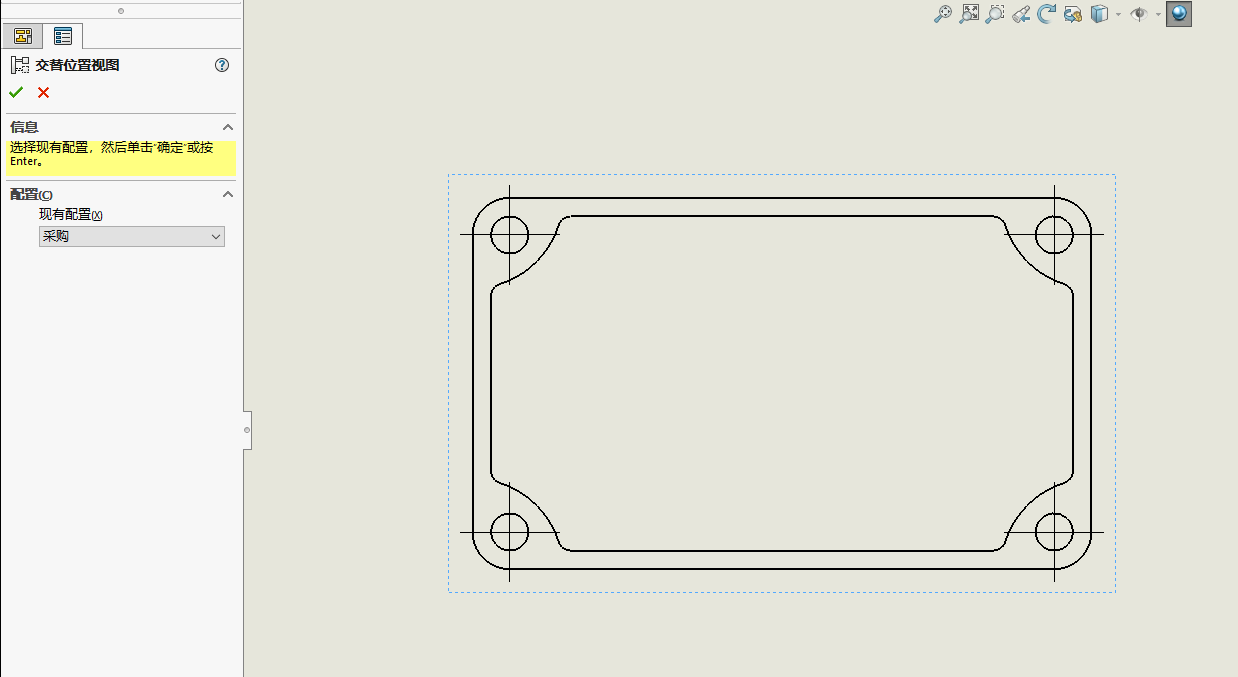

选择视图,在命令工具栏【工程图】-【交替位置视图】,选择采购配置。



点击确定。虚线显示采购配置的卡舌。

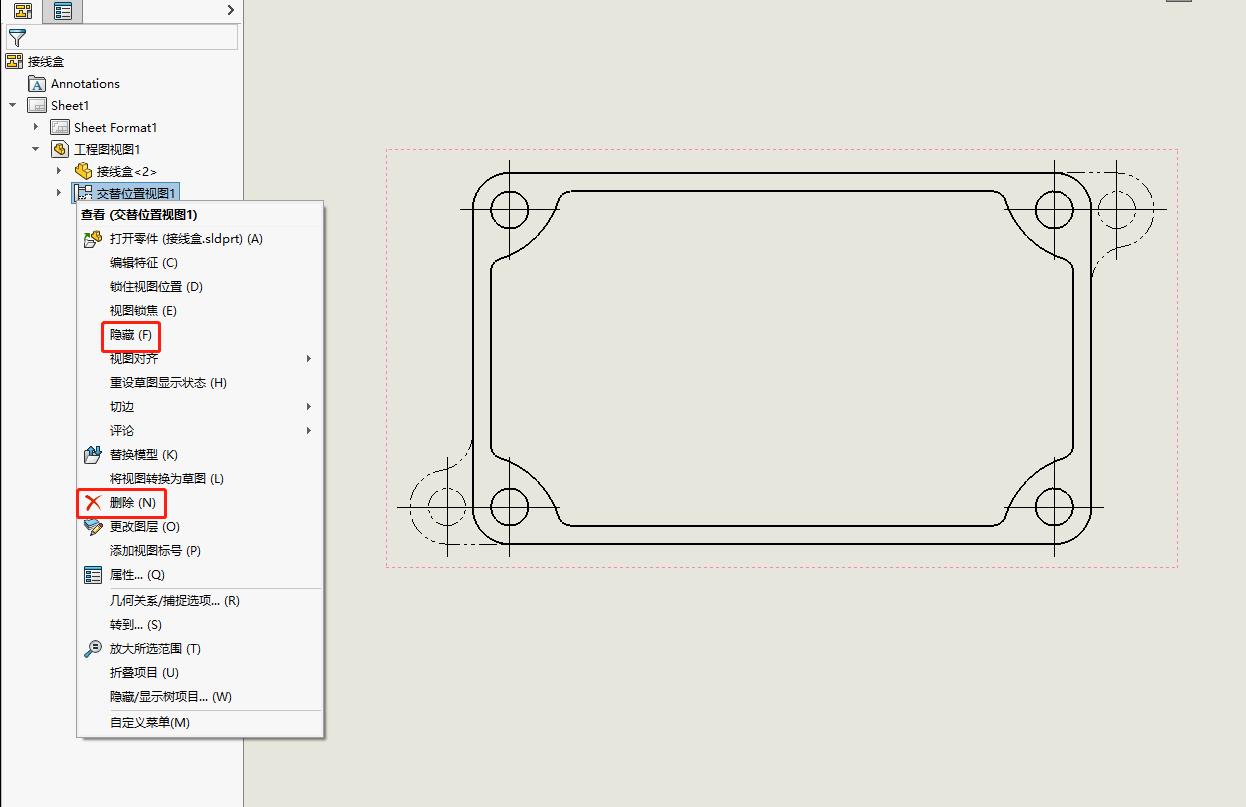

在工程图中,我们也可以对不想要的交替位置视图进行隐藏或删除,右击工程图视图中的交替位置视图,选择隐藏或删除。



以上就是我们零件的交替位置视图的创建方法,希望能够帮助到大家。
