SOLIDWORKS® 2023 新增功能 - SIMULATION

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2022-10-21 11:40:39


由Abaqus、SOLIDWORKS®和3DEXPERIENCE®Works simulation支持的云计算功能为每一位设计师、工程师和分析师提供集成的分析工具。


SOLIDWORKS ▶▶▶

2023

SIMULATION


01

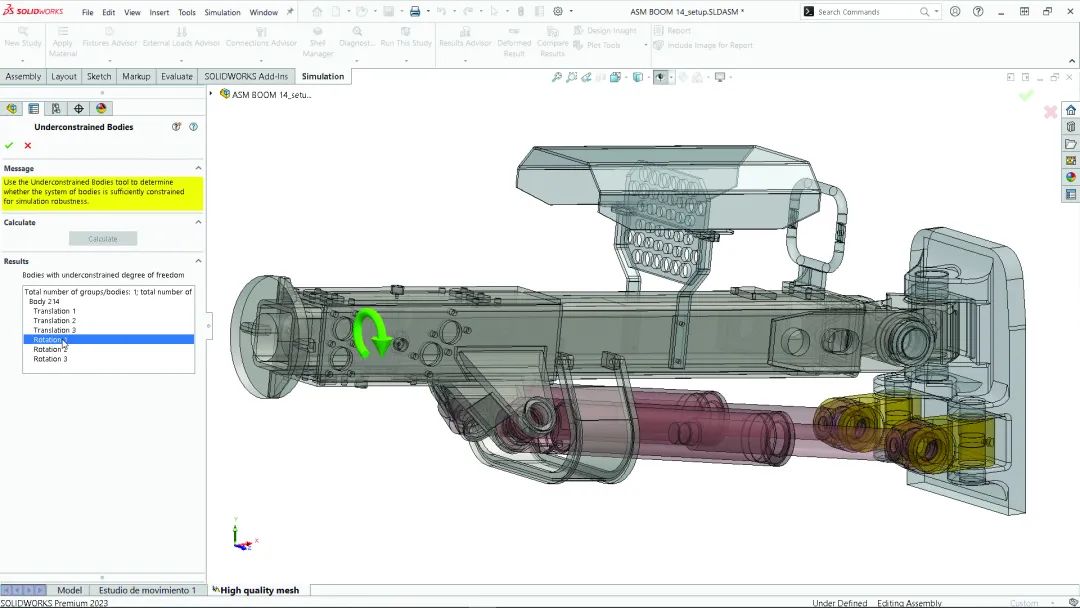

欠约束几何体的新算法

• 按单个用户跟踪文件下载。

• 使用新的文件获取日志界面。

• 使用全新的突破性算法快速检测刚性几何体模式,从而节省时间并避免模型设置错误。

• 考虑接触交互和螺栓接头,从而实现更好、更精确的刚性几何体检测。


优点:通过在运行仿真之前防止出现设置错误,更快地获得仿真结果。


02

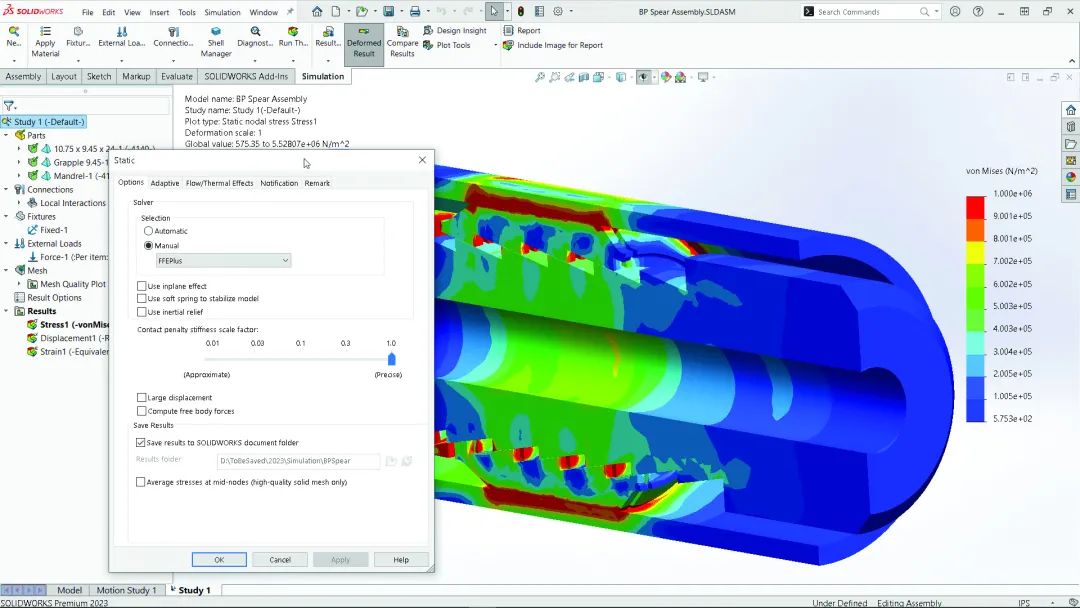

接触的惩罚刚度控制

• 使用新的接触惩罚刚度比例因子指定接触惩罚刚度,从而更轻松快捷地获得收敛。

• 在线性静态算例中放宽接触惩罚刚度比例因子,从而更快地获得近似解。


优点:在放宽接触惩罚刚度比例因子时提高收敛速度,从而节省时间。


03

非面对曲面之间的接合

• 改进曲面到曲面接合算法,从而提高精度。

• 为不相互面对且彼此之间没有投影区域的面强制执行接合交互。


优点:从不相互面对的面的交互获得结果,从而提高精度。


04

求解器改进

• 利用基于函数的刚度数据交流(取代基于文件的处理),缩短求解时间。

• 利用基于函数的处理功能来处理频率、扭曲和线性静态算例,其中包括节点到曲面交互和虚拟墙体定义。


优点:利用求解器改进提高频率和扭曲算例求解速度。


05

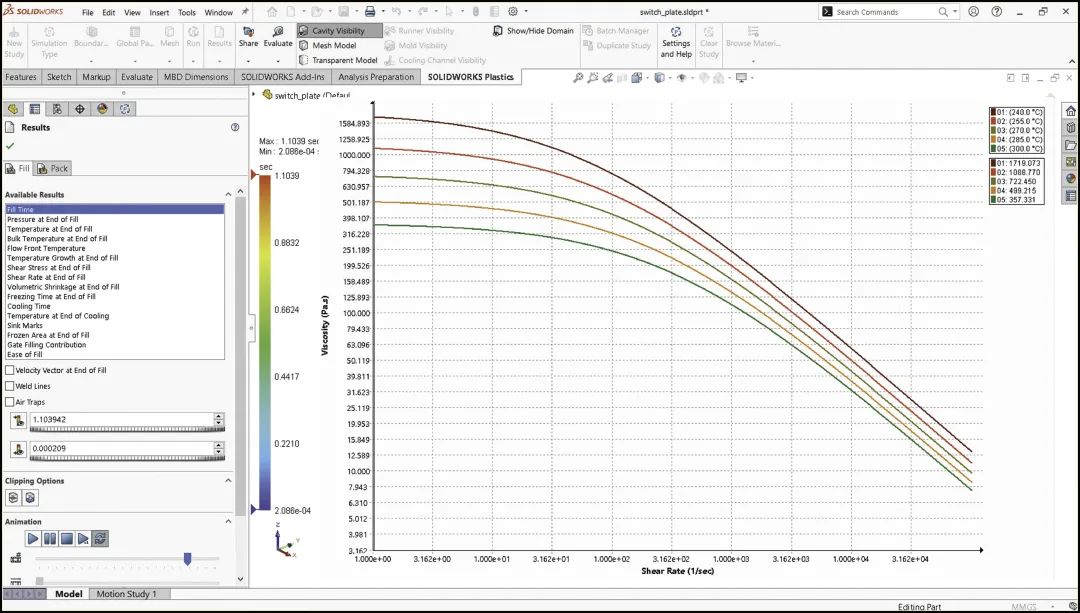

 塑料材料数据库和报告改进

• 使用制造商提供的全新和更新的材料等级以及最新属性值,提高仿真精度,同时移除了过时的等级。

• 使用新的增强材料数据库管理器更轻松地浏览材料。

• 利用增强的摘要和报告功能轻松创建更丰富的文档。


优点:利用最新的材料数据和增强的可用性,提高注塑成型仿真的精度。
