在日常工作中，我们经常需要使用中性格式文件作为产品数据的交流，例如*.STEP、*.IGS等。但当我们在三维软件中导入此类文件时，经常会遇到烂面的问题，SOLIDWORKS也不例外。面对此种情况，SOLIDWORKS提供了自动修复的功能，以帮助快速修复零件，为设计工作留出更多的时间。其示例如下。

在SOLIDWORKS中导入中间格式文件有两种模式可供选择：3D Interconnect、实体和曲面。

第一种

1、使用3D Interconnect导入。在菜单栏中，单击【工具】/【选项】/【导入】，勾选“启用3D Interconnect”、“自动运行输入诊断-愈合”。点击“确定”。例如导入*.IGS文件，系统提示：您想在此零件上运行输入诊断吗，点击“是”。系统运行输入诊断，可看到“面之间的缝隙”错误，但是并没有出现修复按钮。信息提示“此实体无法修改。必须将自身特征解除链接才可启用愈合操作”

2、关闭“输入诊断”功能，右键零件，选择断开链接。在命令工具栏中，单击【评估】/【输入诊断】，这时出现了愈合按钮，点击“尝试愈合所有”，缝隙被修复。

TIPS：注意愈合功能并非能百分百进行修复，如果模型过于复杂，则可能某些面修复失败，需要进行手动修复。如果不想断开文件链接，也可选择进行手动修复

第二种

1、使用实体和曲面导入。取消勾选“启用3D Interconnect”，勾选“实体和曲面”。点击“确定”。导入文件，提示：您想在此零件上运行输入诊断吗，点击“是”。

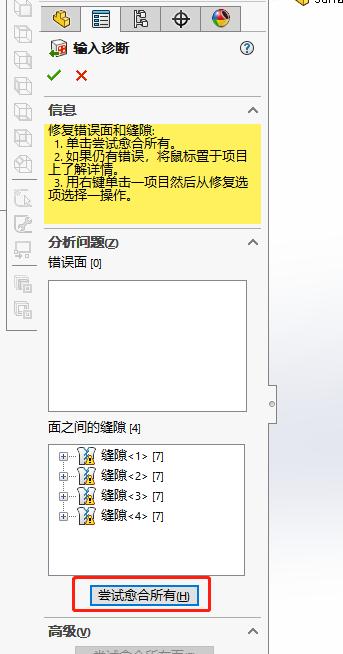

2、在输入诊断中，点击“尝试愈合所有”。零件被修复。
