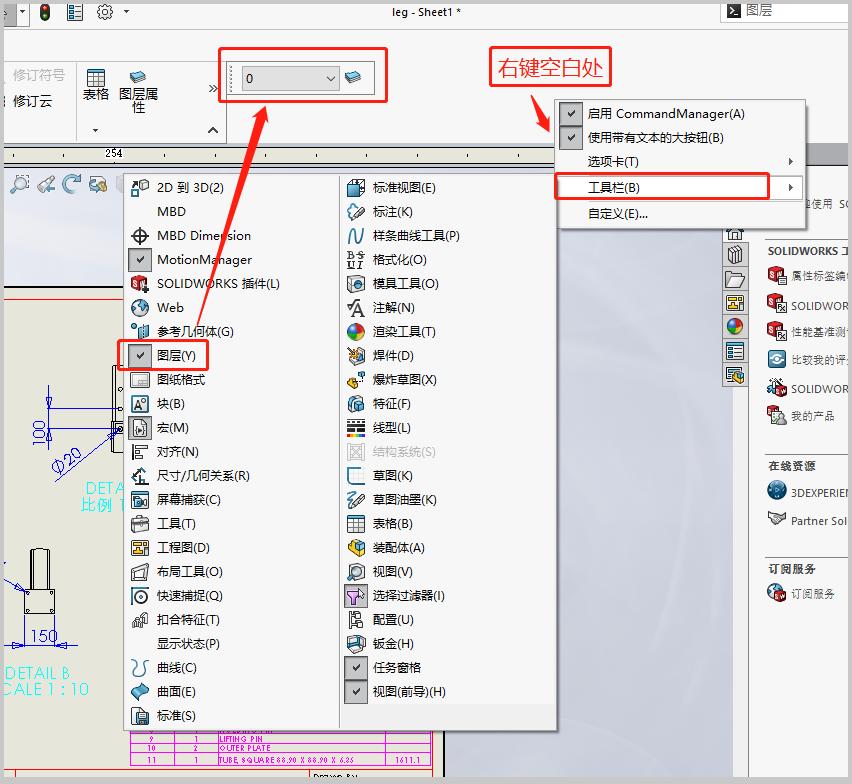

1、打开任意一张工程图模板，在命令栏中右键空白处，选择【工具栏】，打开【图层】命令。

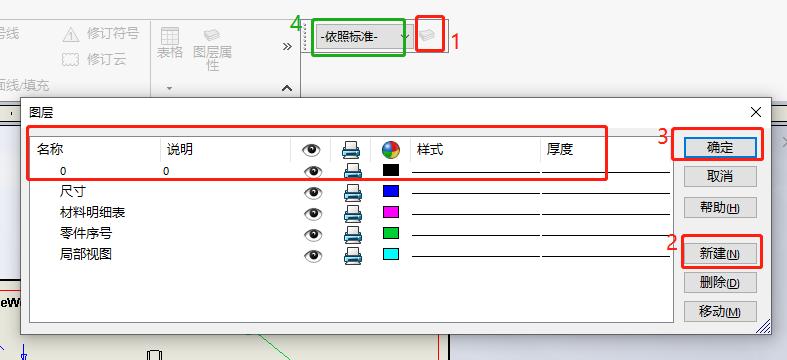

2、单击【图层属性】，新建所需图层，设定名称、颜色、样式等。点击确定。并更改图层为【依照标准】。

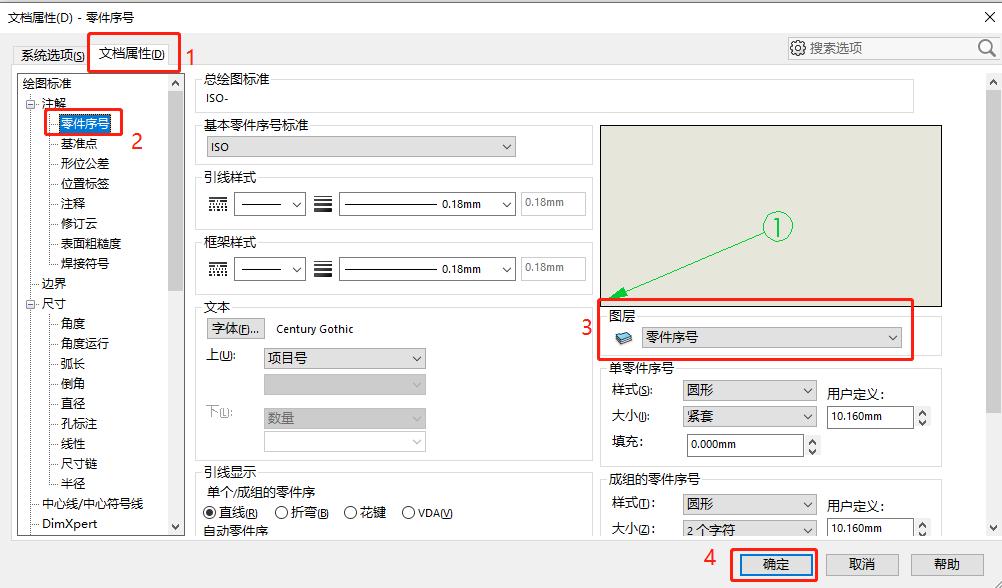

3、在菜单栏中单击【工具】/【选项】，在打开的页面中选择【文档属性】。如示例中设定的图层所示，为尺寸、材料明细表、零件序号、局部视图分配对应的图层。如下图所示。

4、选择【另存为】，保存该模板以备将来使用。

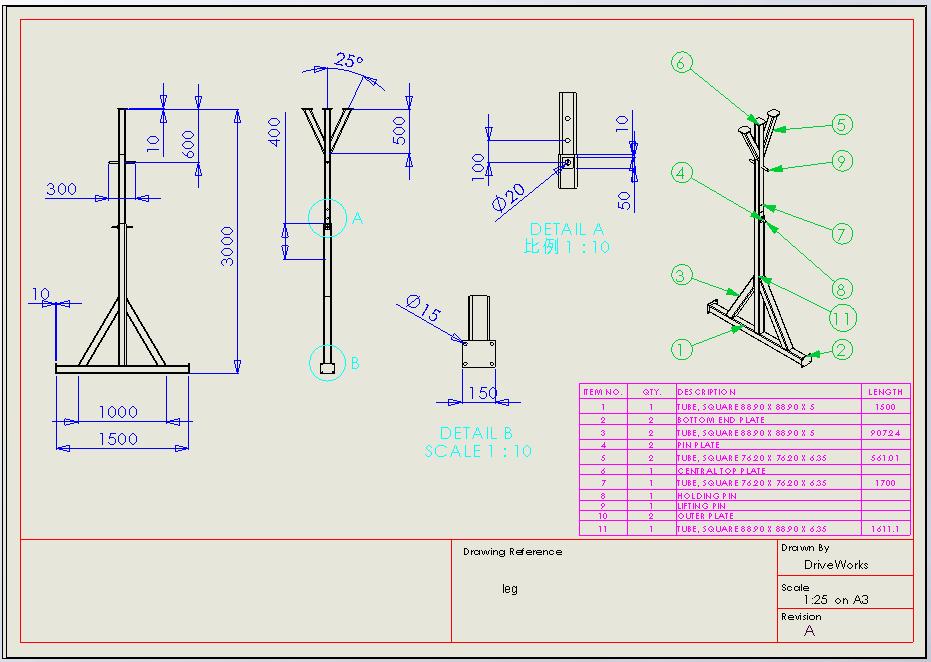

5、使用该模板绘制工程图，例如下图所示。

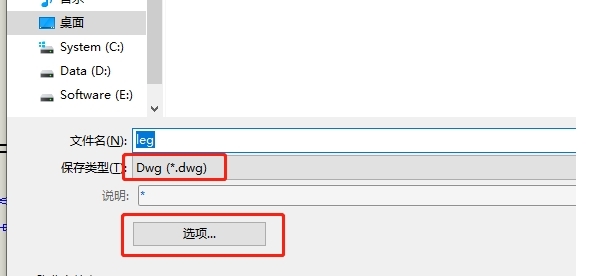

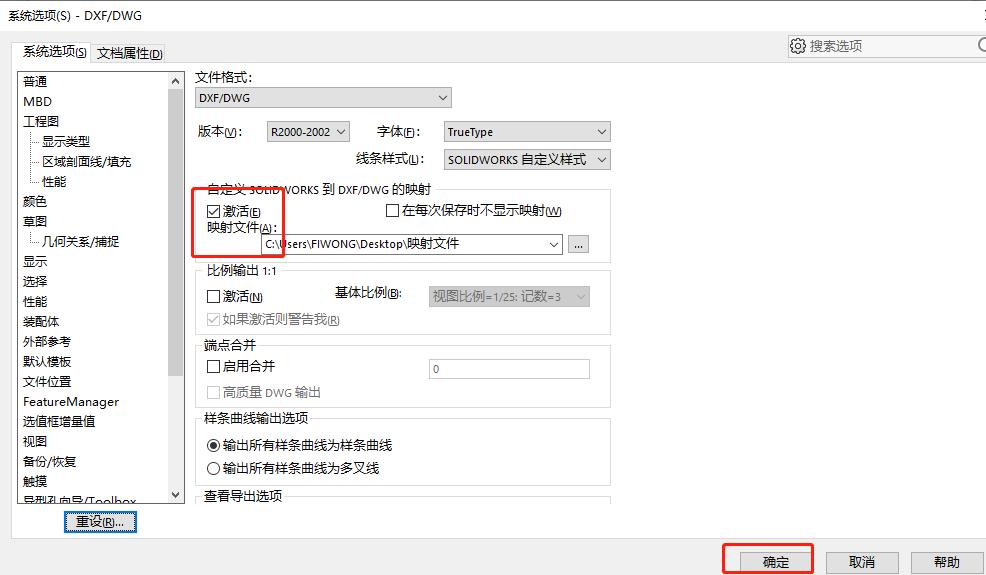

6、将工程图另存为DWG文件。在另存为页面中点击【选项】，勾选【激活】映射文件，并点击【确定】、【保存】。

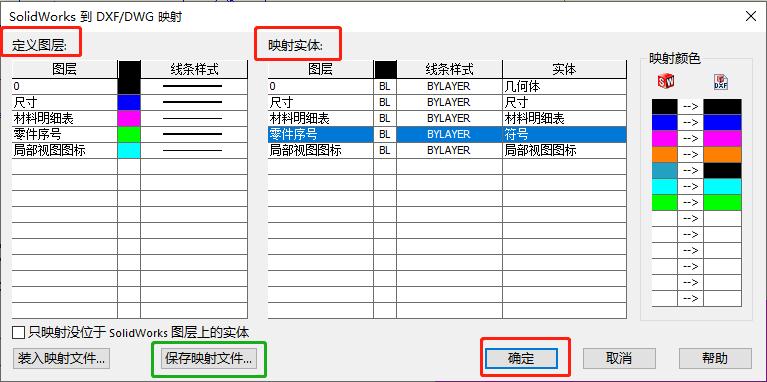

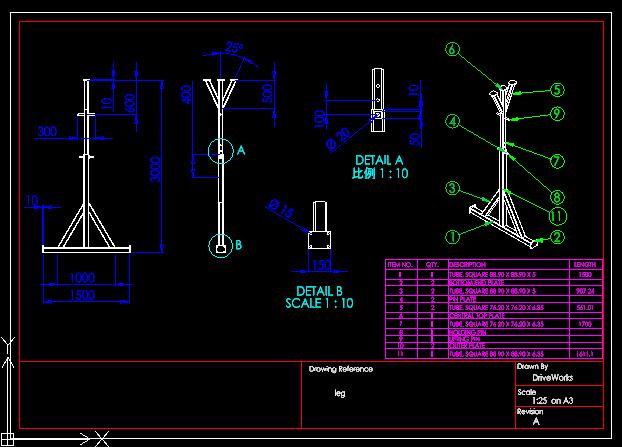

7、定义图层和映射实体。可选择【保存映射文件】，以备下次使用。最后点击确定即可保存DWG文件。
