在SOLIDWORKS中如何制作电气零部件

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2023-11-17 16:30:05

在SOLIDWORKS Electrical 3D布线中可以通过放置电气零部件,并采用SOLIDWORKS布线技术与3D模型内的电子设计元素自动互连。想要让我们的电气零部件具有如此智能化,其需要设置配合和连接点。配合允许插入设备并自动连接到其他装置,以及设置多个设备之间的间距。连接点是具有不同命名方式的布线CPoints,其直接与应用到原理图符号上的回路和连接点相关。要想将标准零件转换为电气零件,可通过【电气设备向导】功能实现,其步骤如下:

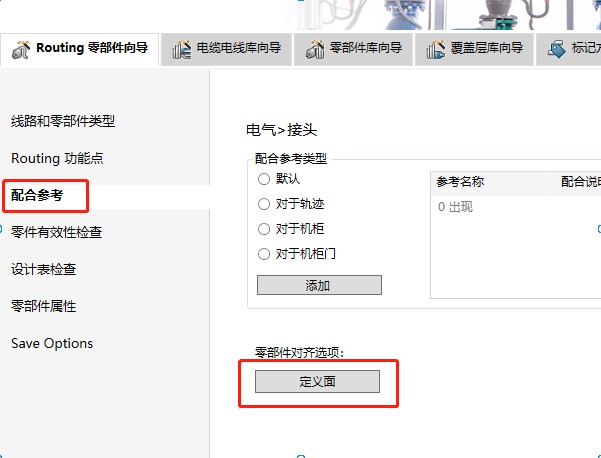

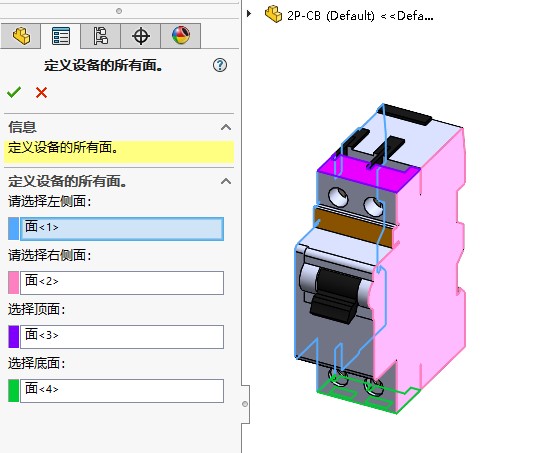

1、定义所有设备的面,首先打开【电气设备向导】,点击“配合参考”,继续点击“定义面”并选择设备对应的面。面用于多个零件插入时设定零件之间的间距,不能在曲面上应用。

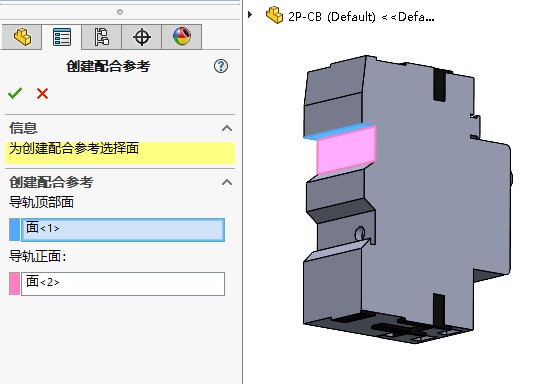

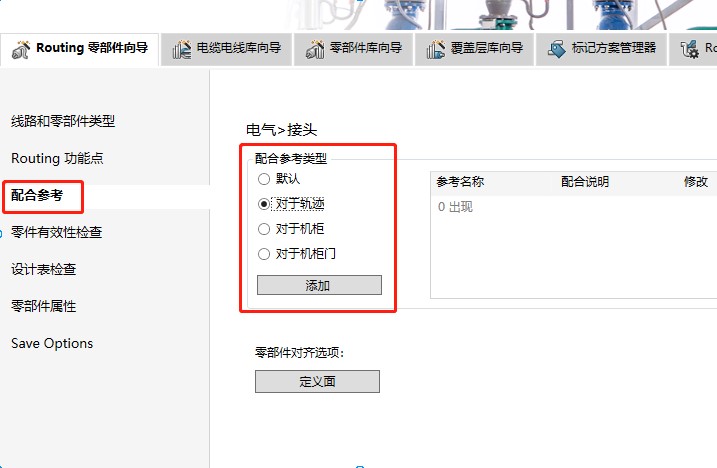

2、创建配合参考,用于连接导轨、背板或门。点击“配合参考”,选择配合参考类型并点击添加,选择参考面后点击确定。

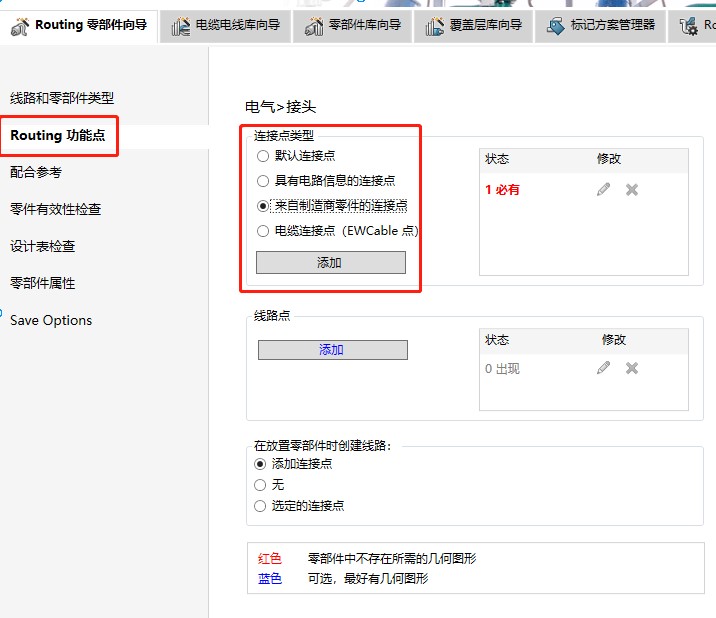

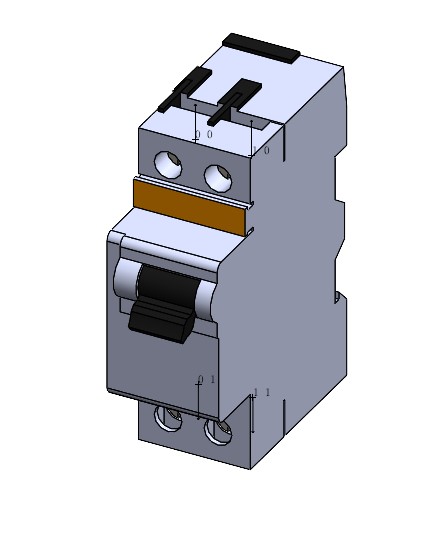

3、创建连接点,点击“Routing功能点”,选择连接点类型并点击“添加”,通过“浏览”选择所需的设备型号,创建草图点以确定连接点位置。电气设备必须包含名为“CPoints”的标准连接点,这些连接点用于区分普通设备和电气设备,并提供电线连接的位置。CPoints 在SOLIDWORKS Electrical中具有指定的命名方式,用于定义CPoint表示的回路和端子。0_0表示CPoint直接关联到设备的第一个回路、第一个端子。
