在项目原理图的设计过程中,图纸原理经常会出现变动或修改现象,因而需要对目前已完成的图纸进行备份。对此,SWE提供了“快照”功能,其是在特定时间完成的电气工程备份。还可在【快照管理器】中恢复项目之前的旧版本。

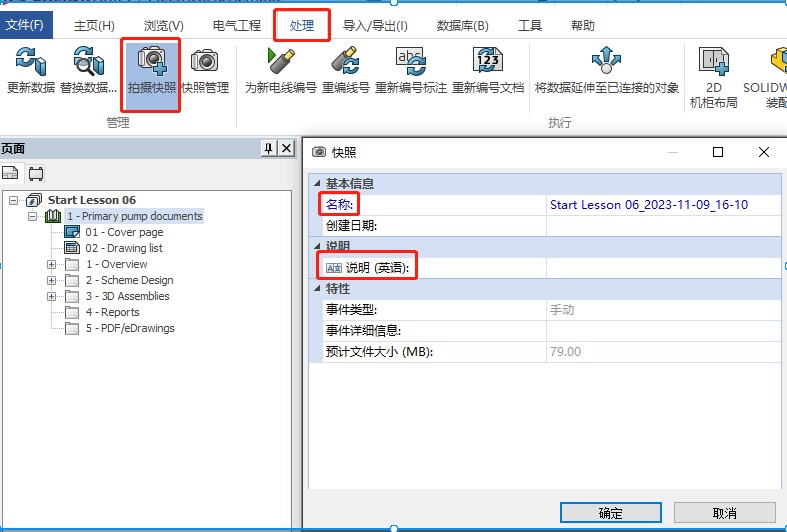

1、例:在某项目中,目前已完成所需原理图绘制,在此对当前项目进行快照拍摄。单击【处理】菜单下的【拍摄快照】,在弹出的【快照】对话框中更改名称、填写快照“说明(简体中文)”并单击确定。

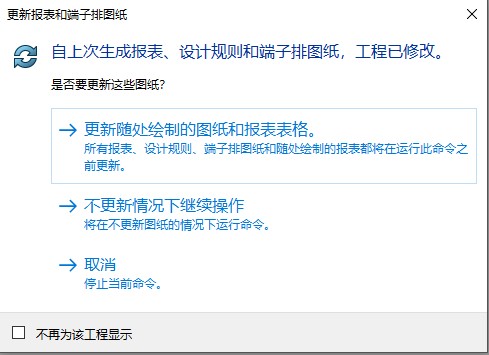

在弹出的选项中可选择是否对报表及端子图纸进行更新,完成当前项目版本的“快照”。

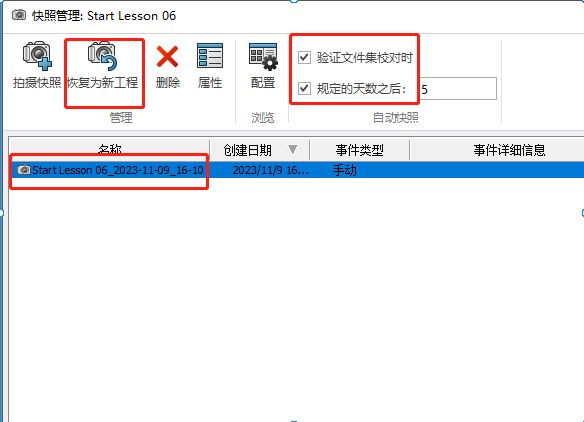

2、在【快照管理】中,可看到在项目的不同设计阶段,对项目的备份。如需恢复旧版本项目,可选中列表中的项目,单击菜单中的【恢复为新工程】。软件将在【工程管理器】对话框中创建新的工程,实现对旧版本项目的恢复。另外,在【快照管理】中,通过勾选“验证文件集校对时”和“规定的天数之后”,可以设置文件集图纸校对时或规定天数后进行自动拍摄快照。
