SOLIDWORKS自定义零部件说明!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2023-07-14 10:06:10

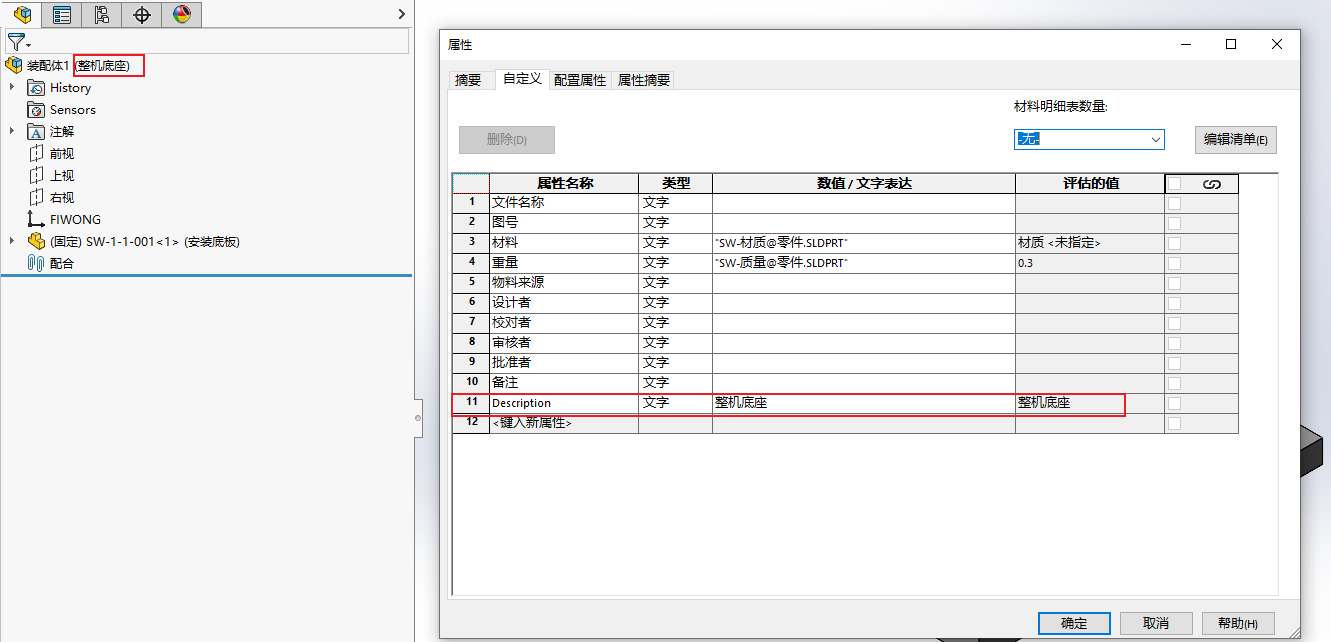

在SOLIDWORKS设计树中,我们可以添加零部件的描述并设置名称+零部件说明的显示方式,这样子的显示可以让我们更容易理解该零件在此处的作用。

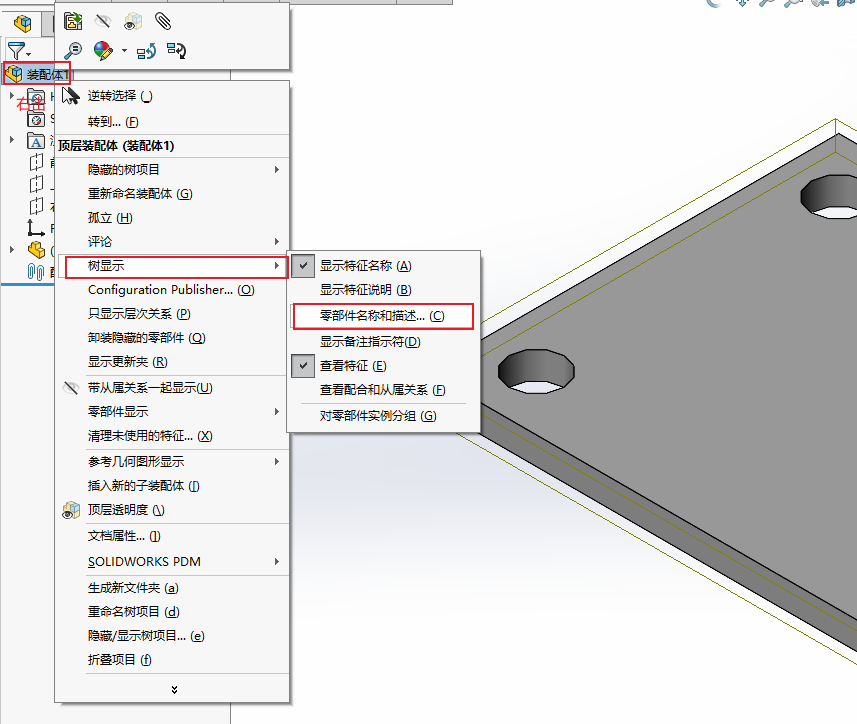

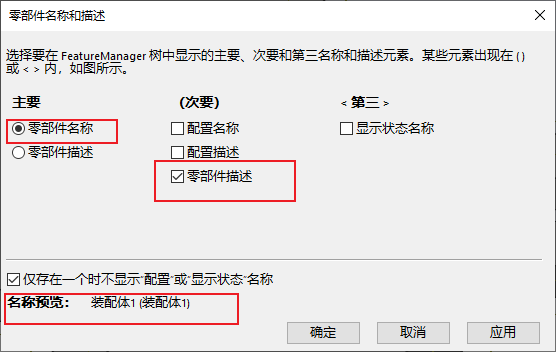

首先设置设计树的树显示方式,设置为零部件名称和描述。

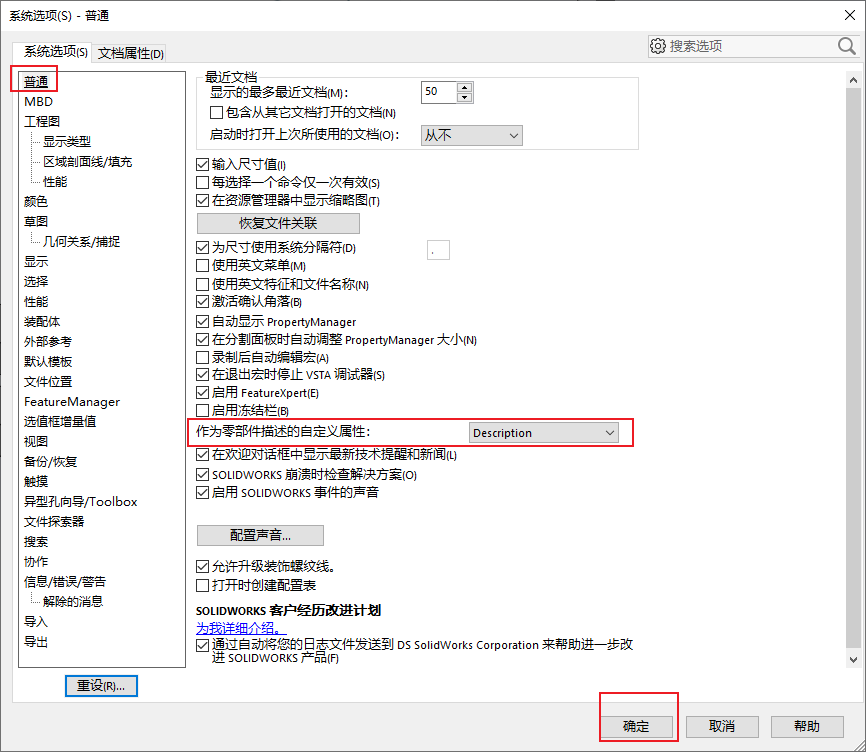

在系统设置中设置作为零部件描述的自定义属性,默认为Description,也可选择其他自定义属性,点击确定

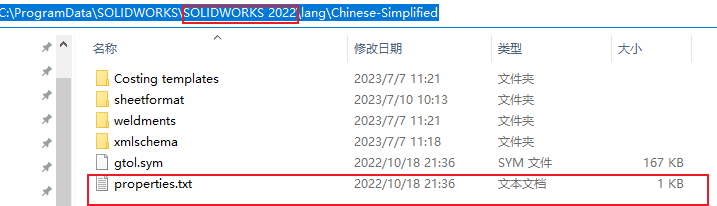

提示:如果自定义属性为空,则在properties文件中添加,路径如下。

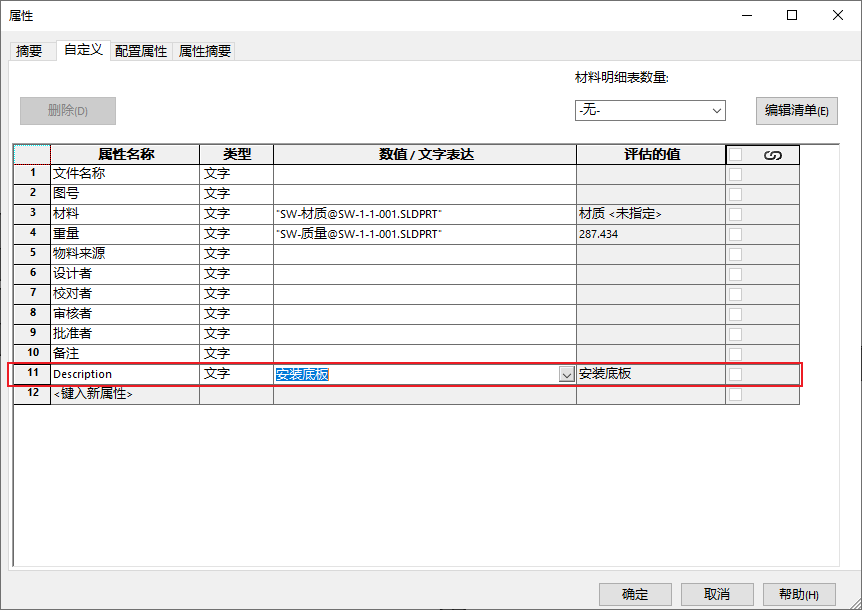

进行完上面的设置之后,我们就可以在零部件文件中的自定义属性中添加Description描述属性,该属性会在设计树中进行显示。

装配体环境也是如此设置。

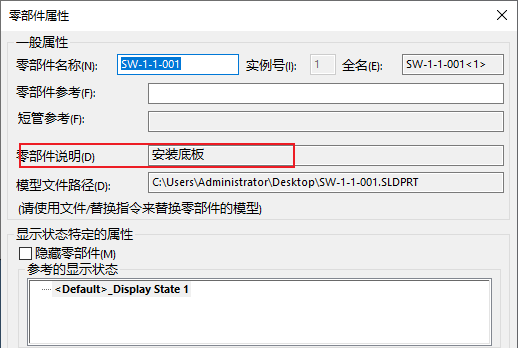

查看零部件属性

以上便是如何添加零部件说明并在设计树中显示该说明的方法,可以在设计模版中定义好这些设置,以后就可以直接使用了。
