SOLIDWORKS焊件角铁裁剪小tips!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2023-07-07 09:05:31

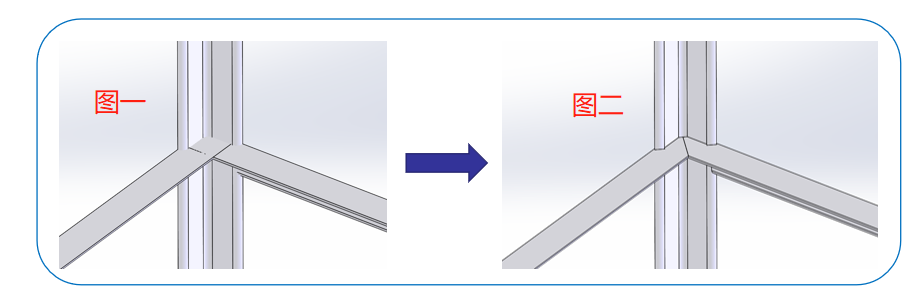

在SOLIDWORKS焊件模块中,焊件型材相连接的地方边角的处理非常关键,如何才能裁剪出满意的结果呢?下面让我们来看看角铁是如何由图一裁剪成图二的。

情形1:三个角铁大小相等

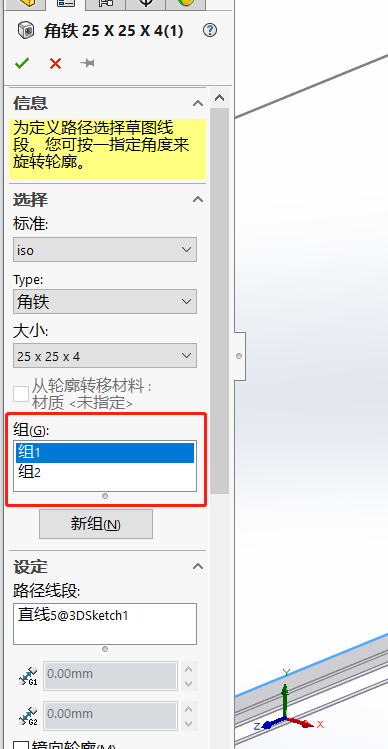

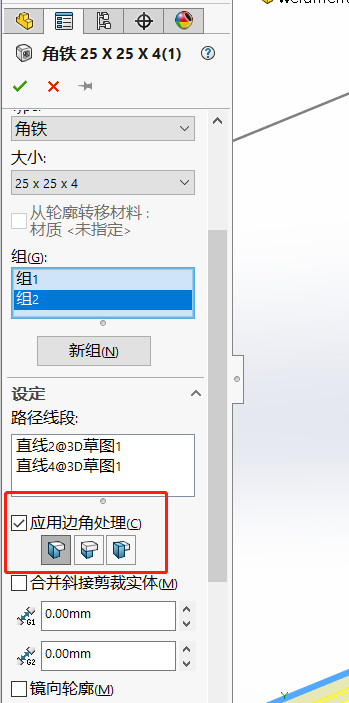

新建两组,在组2勾选应用边角处理并选择终端斜接。

情形2:一个大角铁、两个小角铁

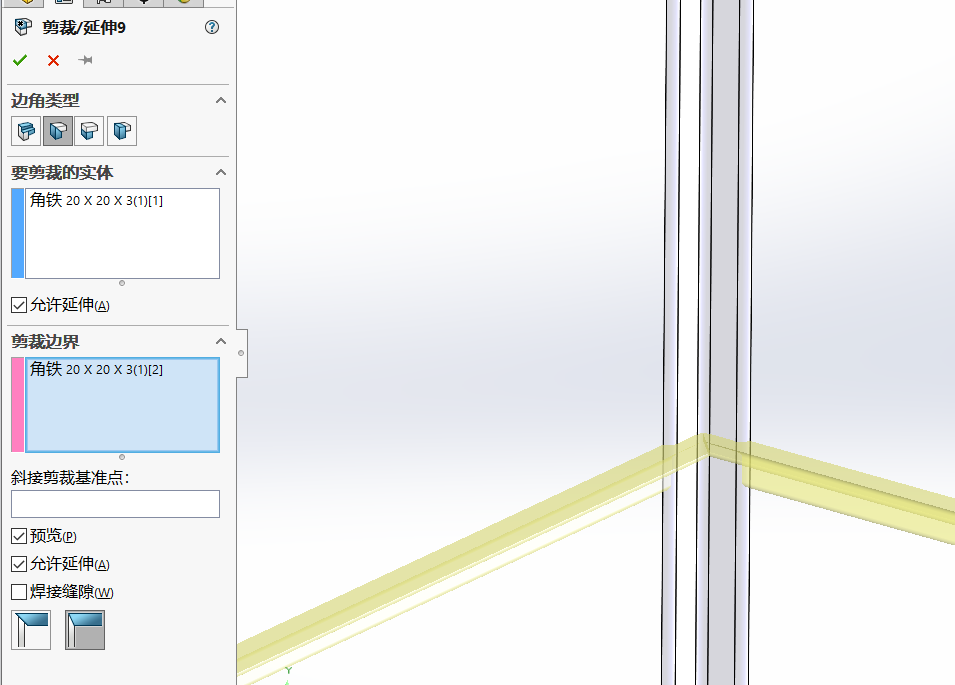

1.创建不同大小的角铁特征,并应用“裁剪\延伸”功能。

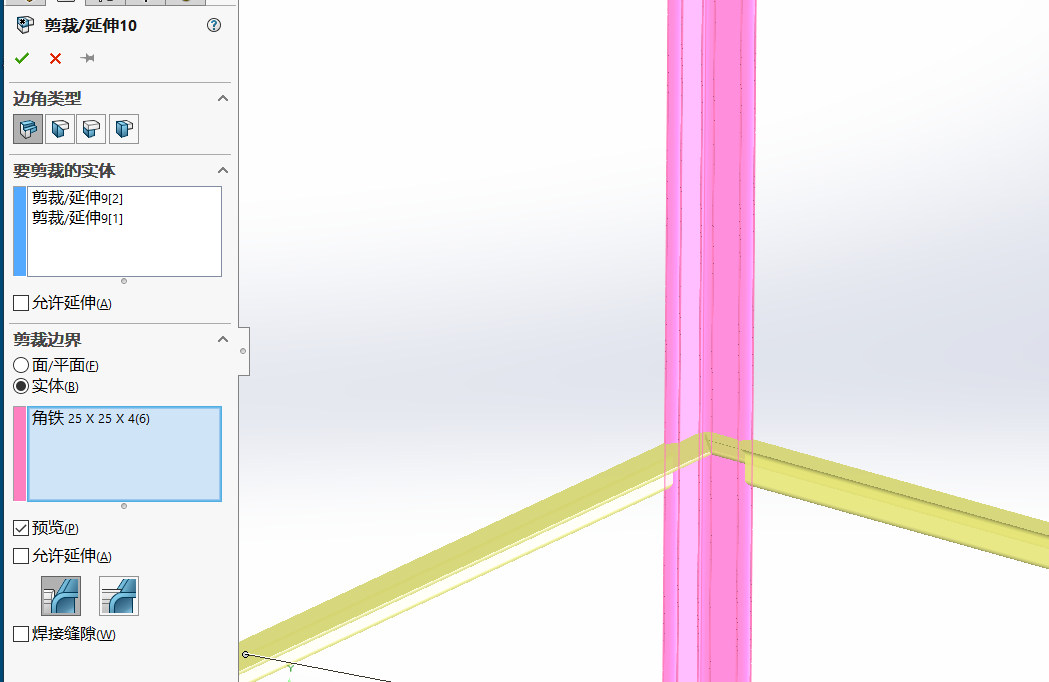

2.先裁剪两个小角铁,再裁剪大角铁和小角铁
