SOLIDWORKS 工程图中如何建立总绘图标准!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2022-12-20 14:16:17


工程图模板是用于给我们创建新工程图文档的文件,模板中不止有图纸格式,还有图纸的绘图标准。下面我们来看看如何创建总绘图标准。


PART.1

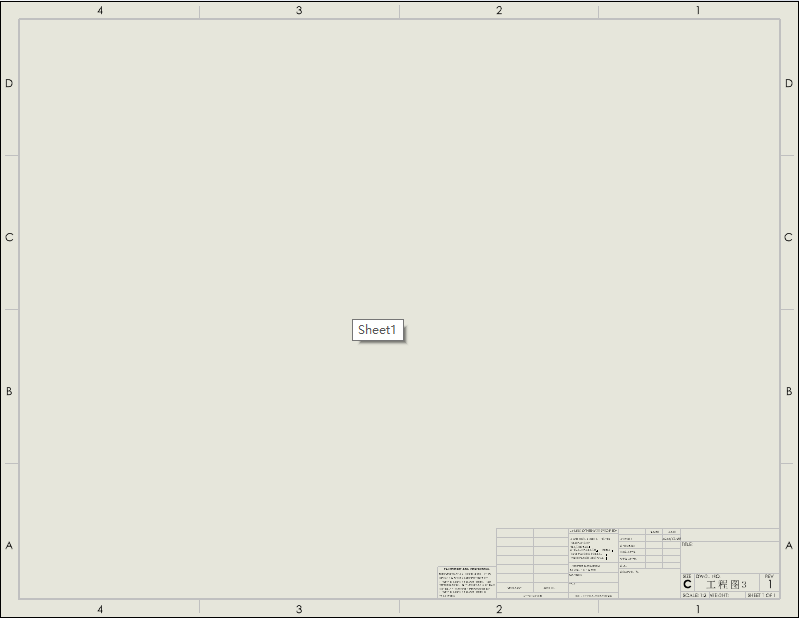

打开工程图模板文件。

PART.2

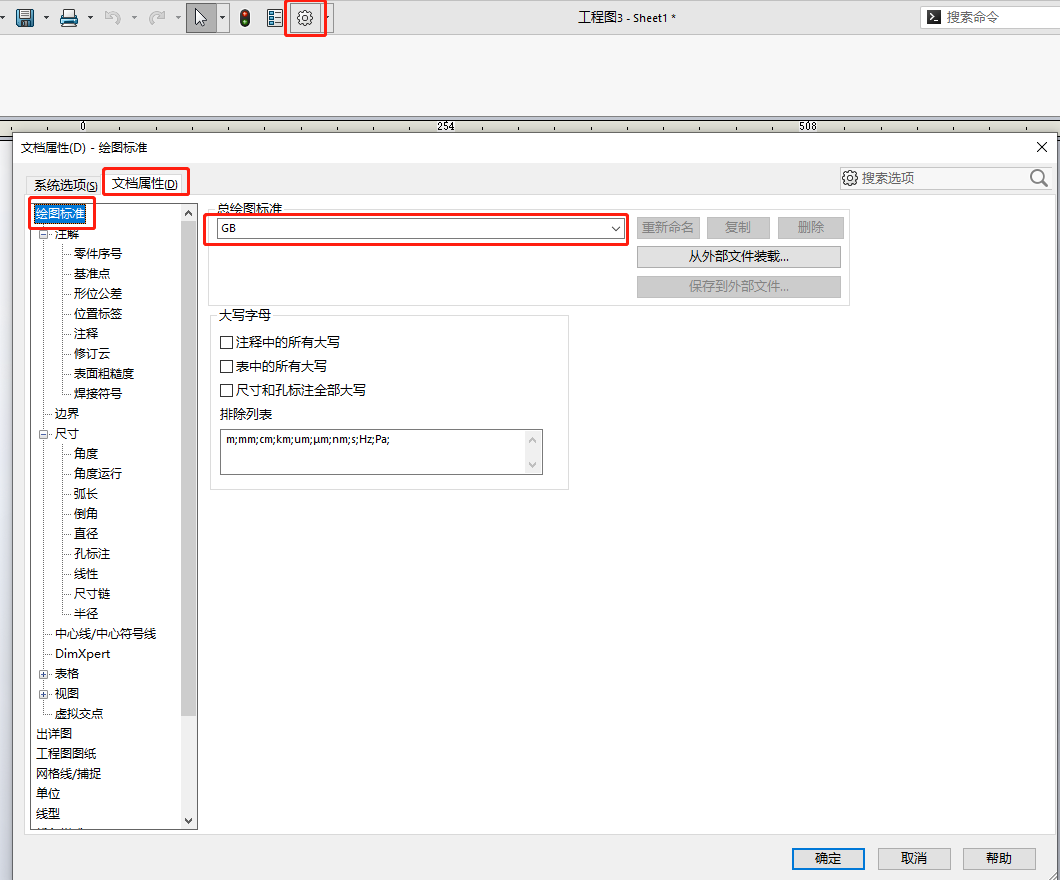

选项-文档属性,总绘图标准选择GB。

PART.3

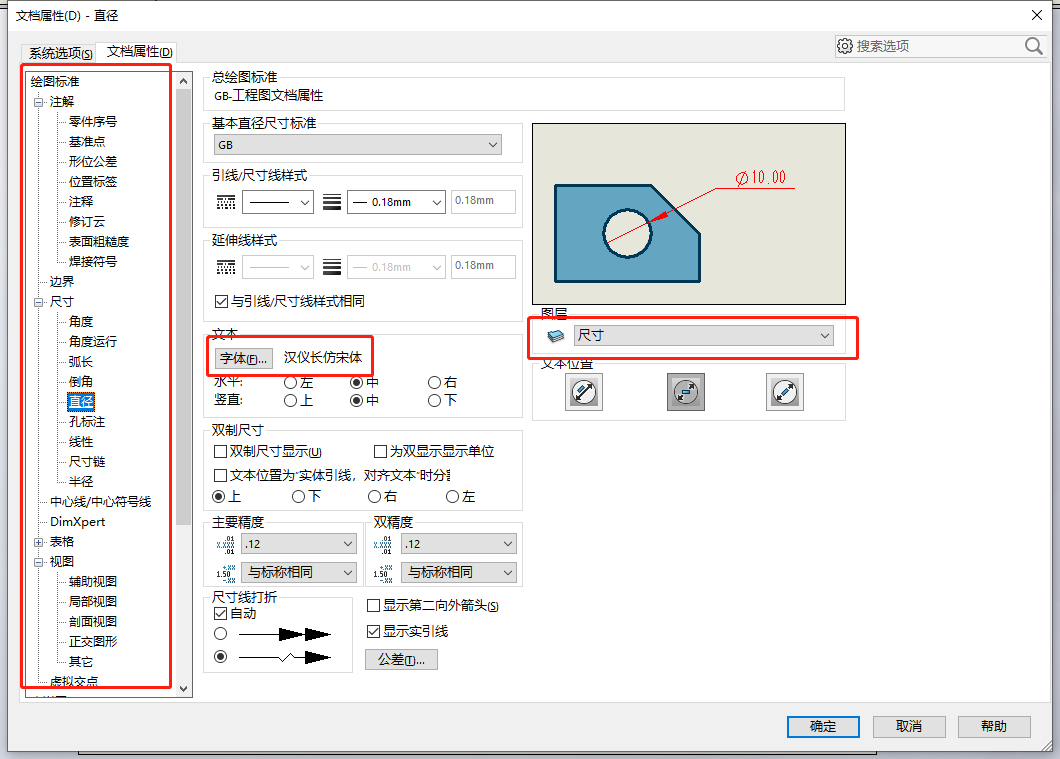

对总绘图标准下的每一个选项进行设置,指定字体和图层等内容。

PART.4

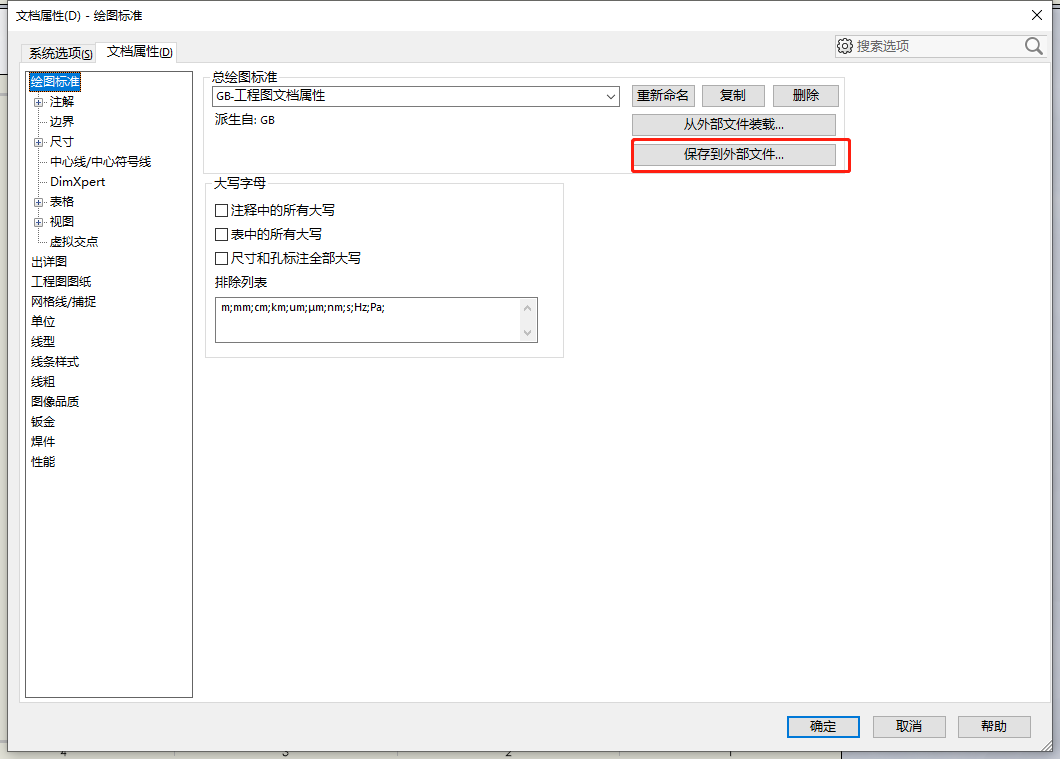

设置完成后,将绘图标准保存到外部文件。

PART.5

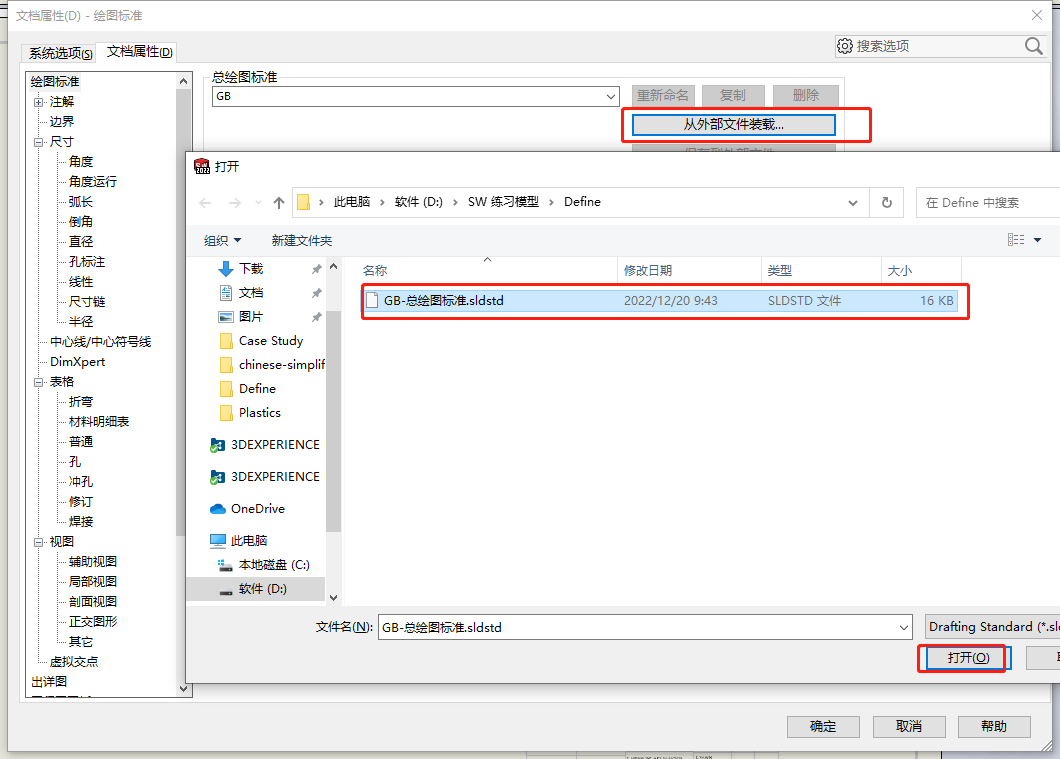

已保存的总绘图标准文件可以其他工程图模板中进行装载,这样子就不用重复的对绘图标准进行设置了。


END
