SOLIDWORKS如何排除要剖切的零部件!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2022-12-14 17:28:39


在SOLIDWORKS工程图中,用户可以通过“剖面范围”来指定哪些零部件或筋特征将不被剖切。

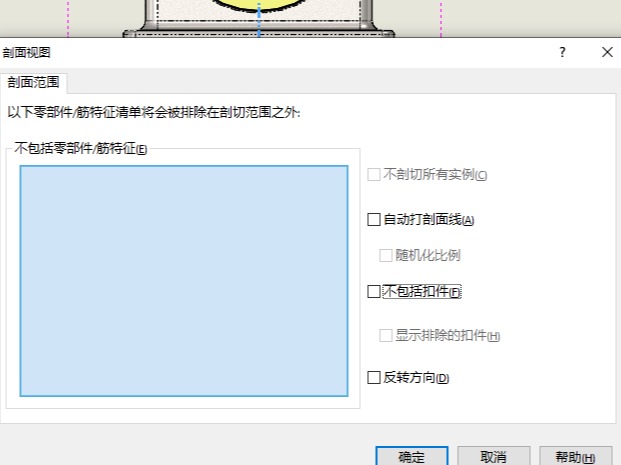

在工程图中创建视图,创建剖面视图,选择剖视的位置,会自动弹出剖面范围选项框。



选中不被剖切的零部件,选中的零部件会添加到蓝框当中。

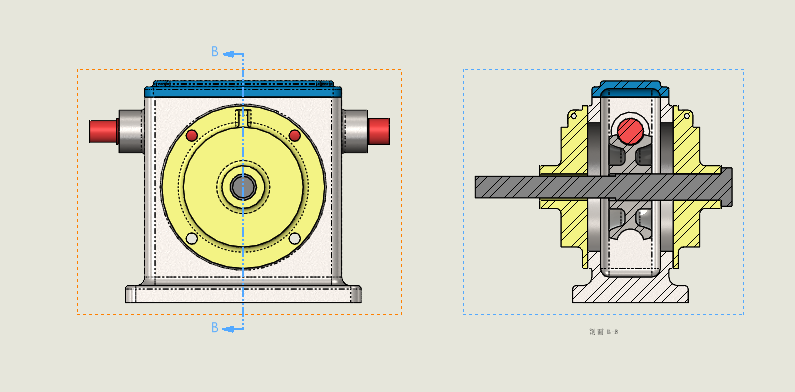

点击确定,选中的零部件没有被剖切。



如果在进行剖切以后,想要对某一个零部件进行剖切更改,右击剖视图,选择属性。

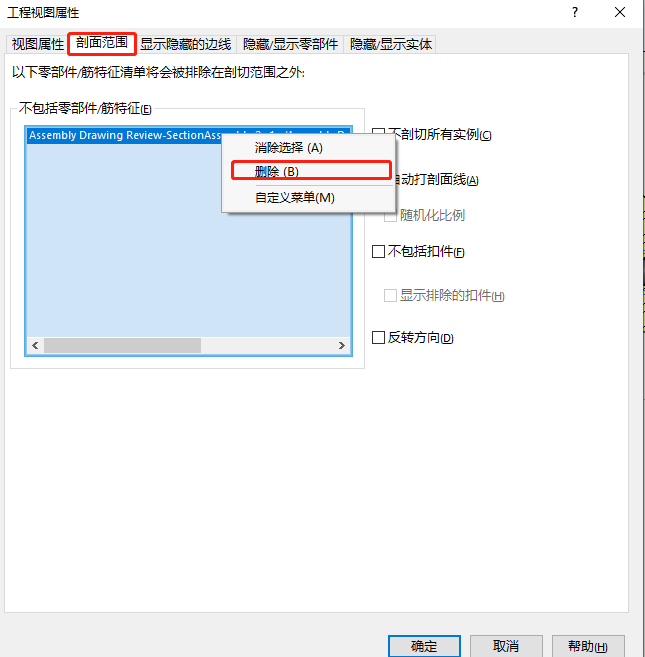

点击剖面范围选项卡,删除已选中的零部件。



点击确定,零部件被剖切了



同理,如果想要添加不剖切的零件,来到工程视图属性-剖面范围,选中视图中的零部件,软件就会将零部件添加到剖切范围里,然后点击确定。


为确保视图得到了更新,可以按CTRL+Q进行重建。


还有一种方法是排除紧固件(不包括扣件),可以手动将零部件指定为紧固件。紧固件通常是来自SOLIDWORKS Toolbox 的零部件(螺母、螺栓、垫圈等)。



首先,将要排除的零部件指定为紧固件。


打开要排除的零部件,点击属性,添加自定义属性“IsFastener”,类型为文字,值为1,保存零部件。



回到工程图中,右击剖视图,选择属性,在工程视图属性-剖面范围中勾选不包括扣件,点击确定。


重建工程图,确保视图得到了更新。视图将更新为现在在剖面视图中未剖切的组件。
