SOLIDWORKS 参数化设计!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2022-09-23 15:22:48


在使用SOLIDWORKS功能实现参数化设计时,通过相应的方法把参数化的模型设计出来,做成参数化的设计模型,后续只要在做好的参数化模型上根据需要修改参数,就能得到新的设计。

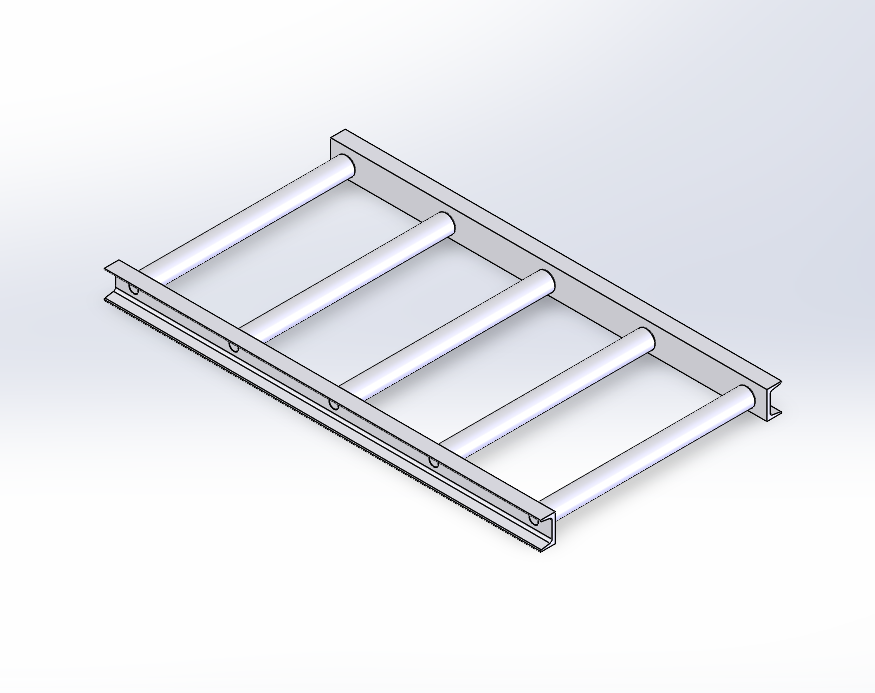

我们以下面模型为例进行讲解。



通过更改方程式中的数据,就可以改变滚筒式输送带的长度,同时滚轴的数量也实时在更改。

设置全局变量

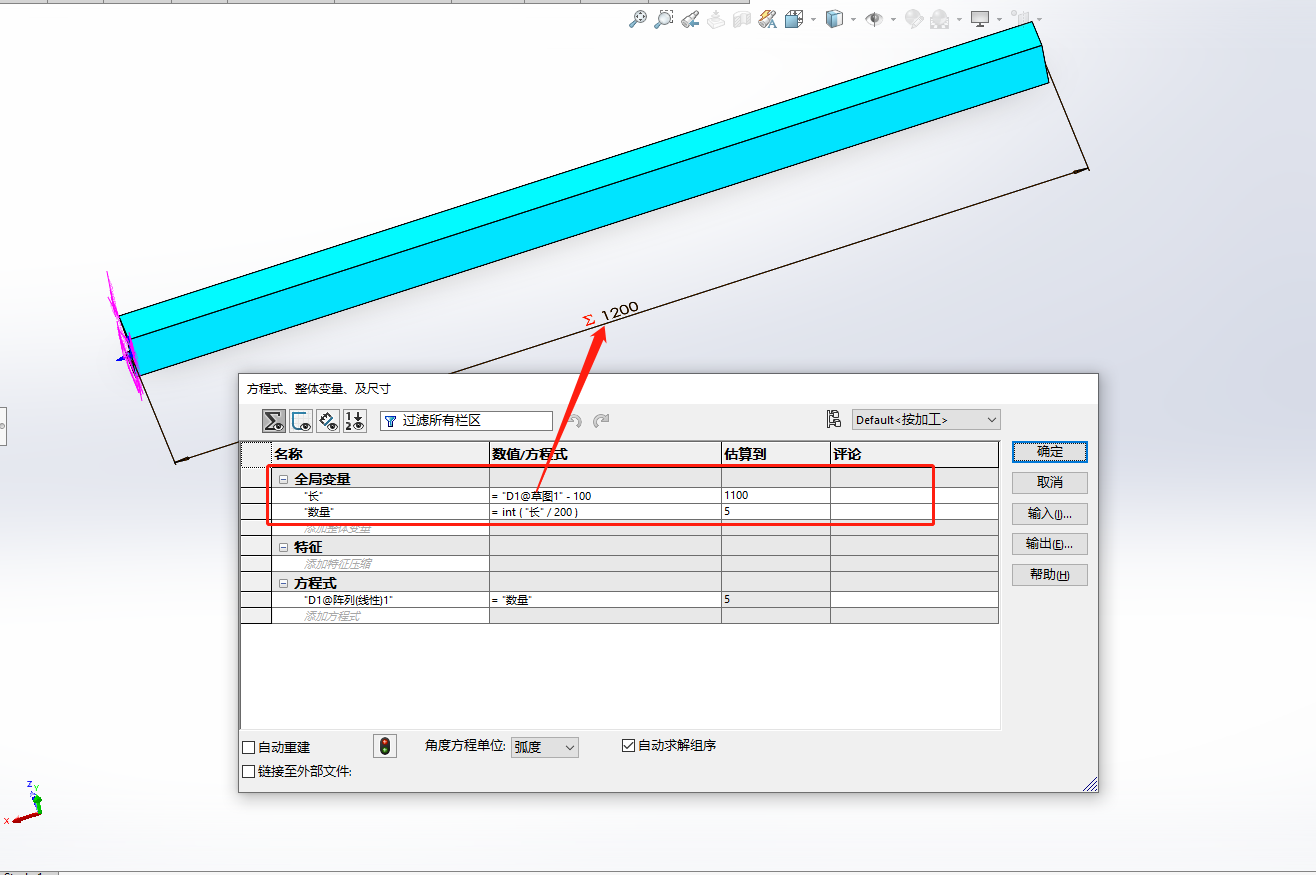

菜单栏【工具】-【方程式】,设置两个全局变量,“长”是阵列的总体长度,因为两边各留50,所以共减去了100;“数量”是孔的阵列数量,这里用了一个int函数(向下取整),用“长”/孔间距,这样子全局变量就设置好了。



线性阵列

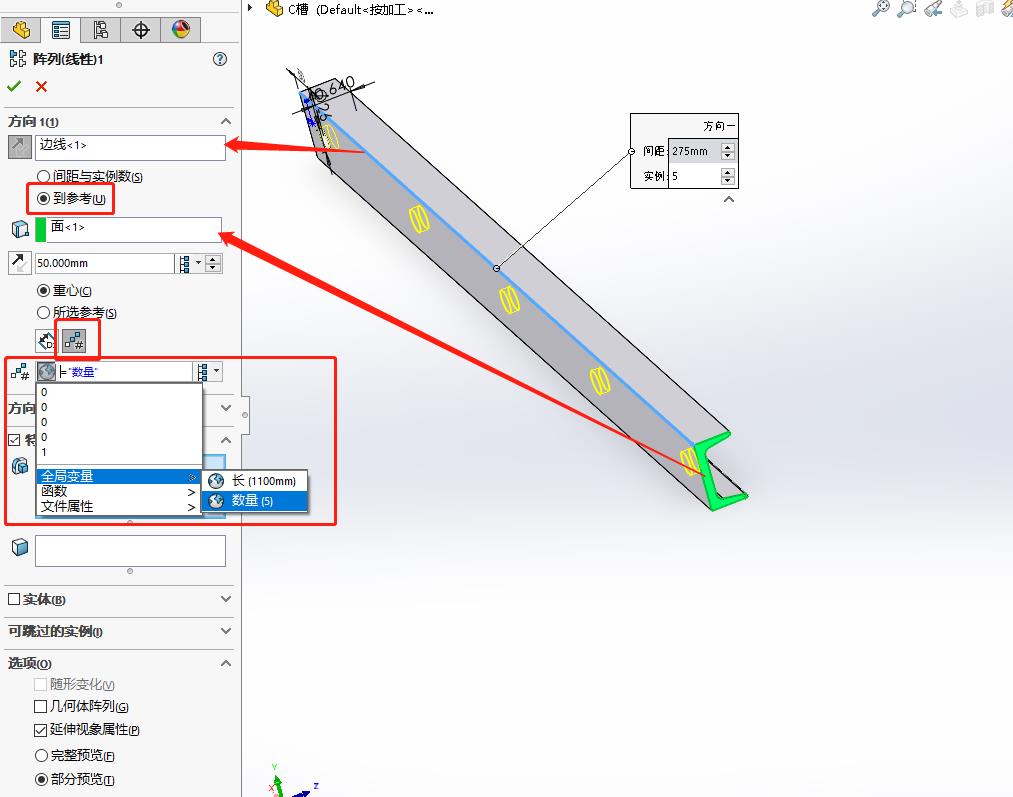

使用【异型孔向导】在C型钢上做出一个用于安装滚轴的孔,然后进行阵列。在属性管理器中选用到参考(红框1),选择到参考的面,50mm是阵列的最后一个孔到参考的距离,选择实例数(红框2),实例数的数量使用方程式控制(红框3),这样子孔的阵列就做好了。



装配体的方程式设置

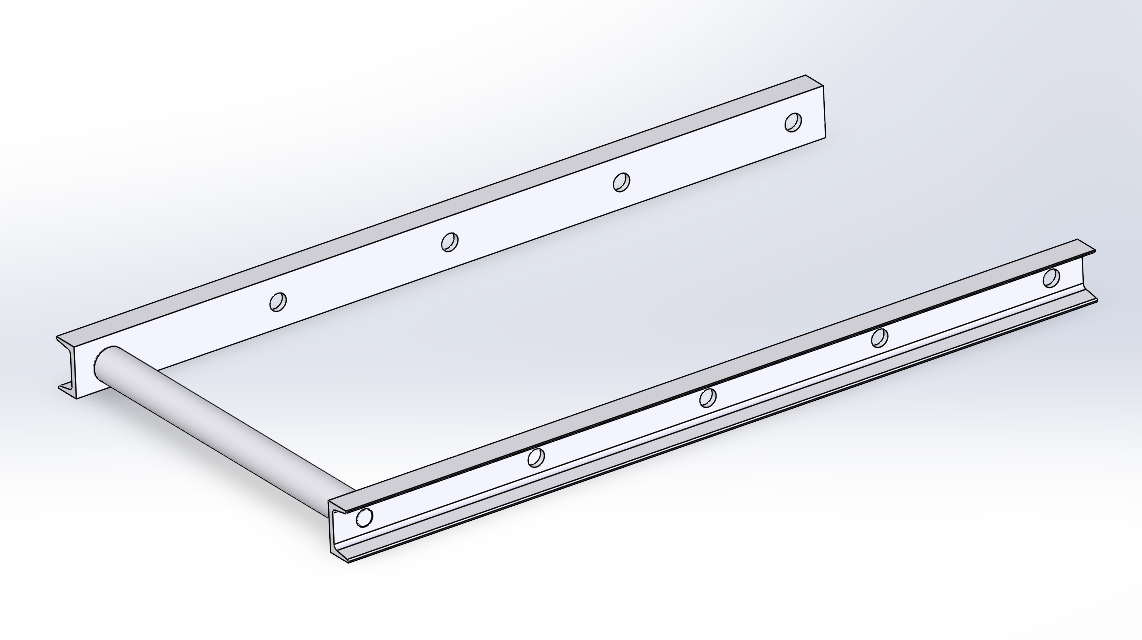

将滚轴与C型钢进行装配

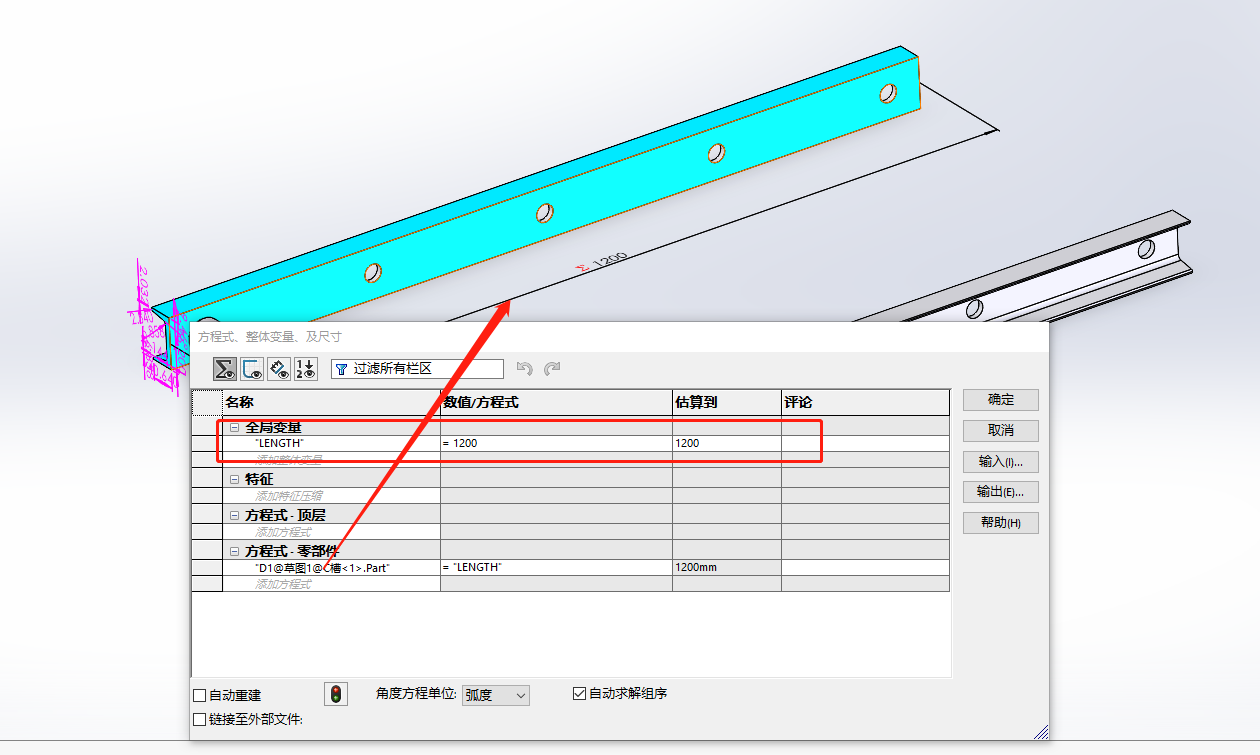

设置一个控制输送带长度的全局变量,用于控制总长度;在方程式-零部件中名称一栏选择C型钢的总长度,数值/方程式一栏选择设定好的全局变量“LENGTH”,这样子就可以在装配体环境中通过控制全局变量中的“LENGTH”来控制C型钢的总长度了。


阵列驱动零部件阵列

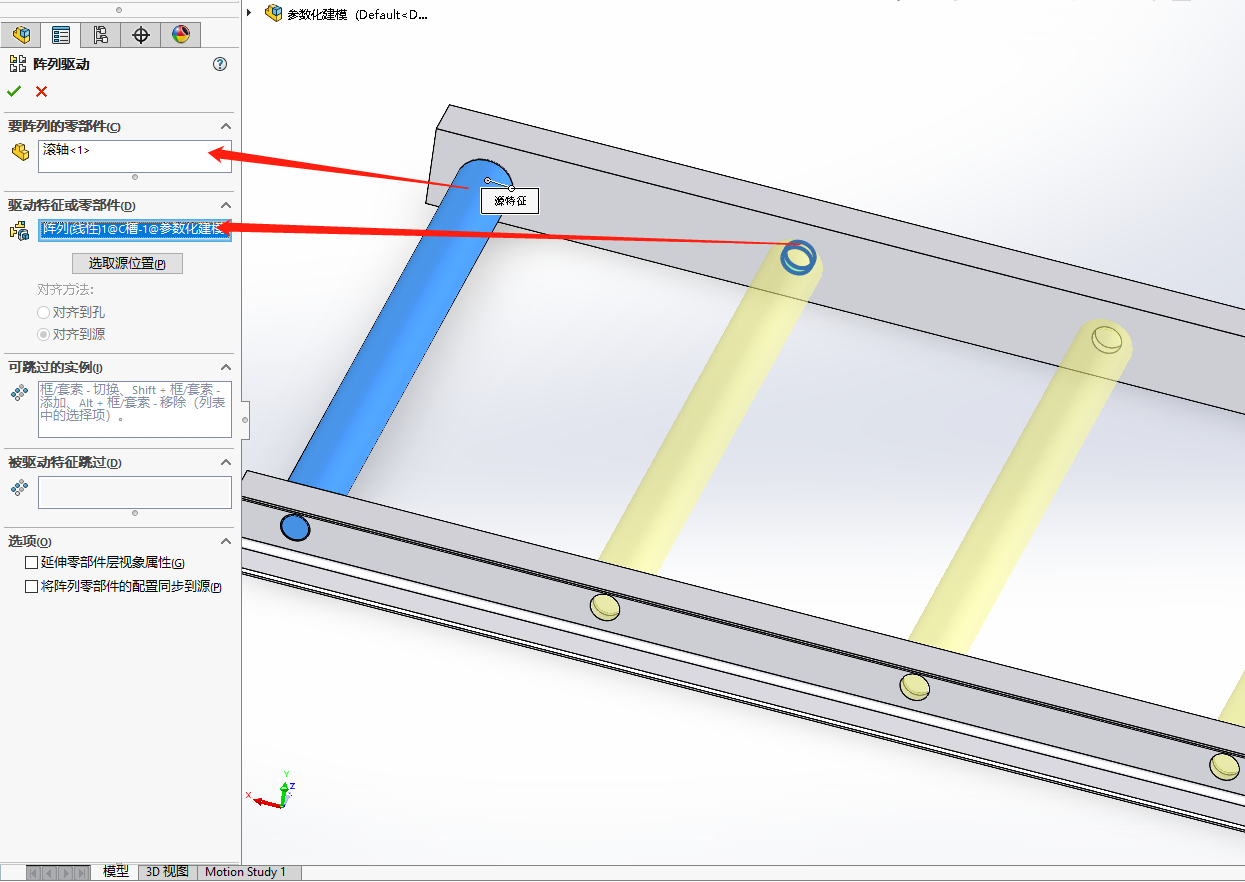

【插入】-【零部件阵列】-【阵列驱动零部件阵列】,选择阵列驱动阵列,要阵列的零部件选择滚轴,驱动特征或零部件选择孔,点击确定。

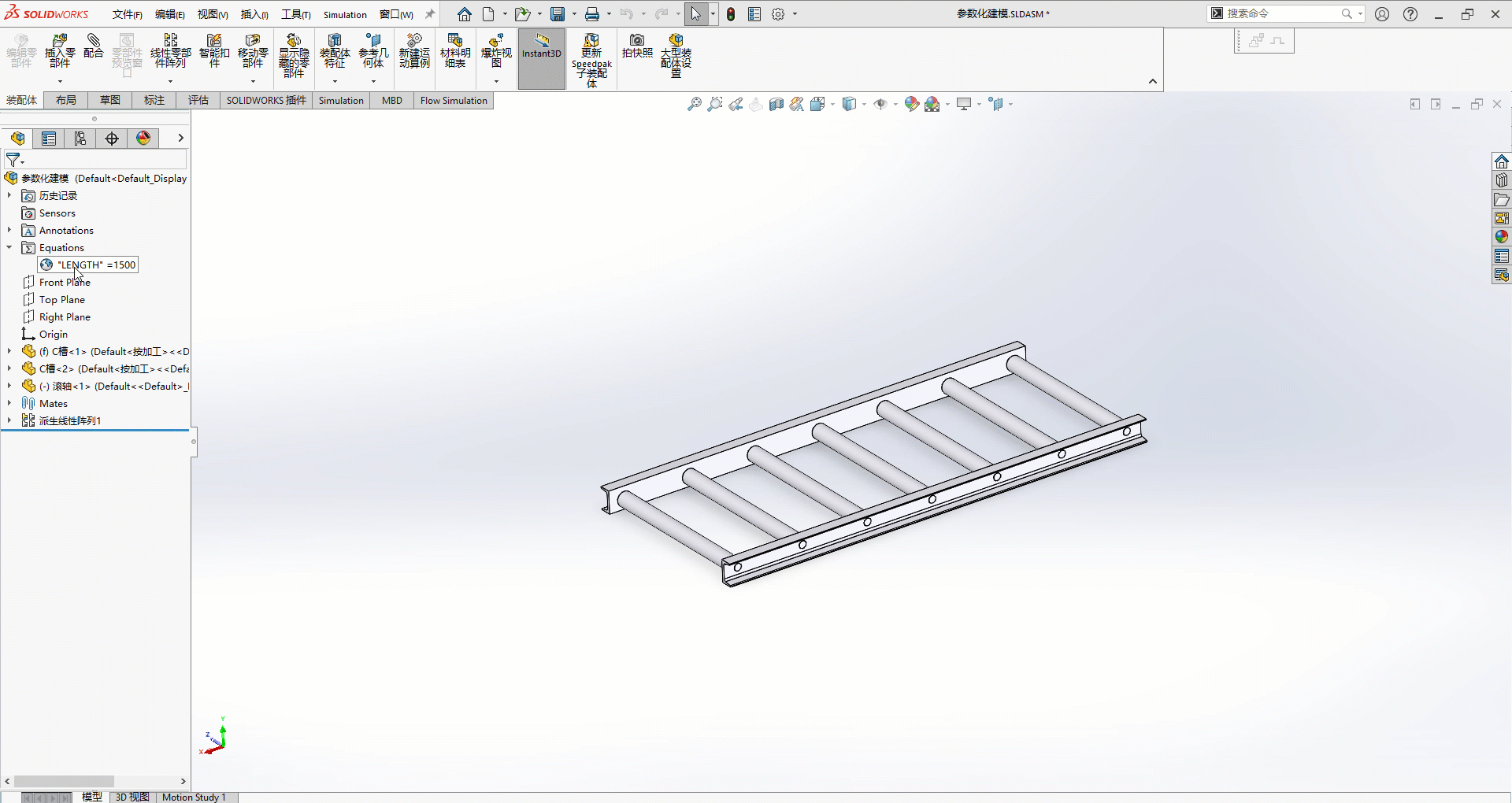

我们来看一下实际的效果。
