SOLIDWORKS如何在模型中共享方程式!

作者:旺仔 浏览: 发表时间:2022-09-15 16:05:46


在SOLIDWORKS可以将所有方程式或选定方程式输出到文本文件,并从文本文件输入所有方程式或选定方程式。文本文件可与其它使用相同整体变量和方程式的零件和装配体共享。因此在建模过程中,仅仅通过修改方程式就可以修改整个模型的形状和大小。


#【工具】-【方程式】

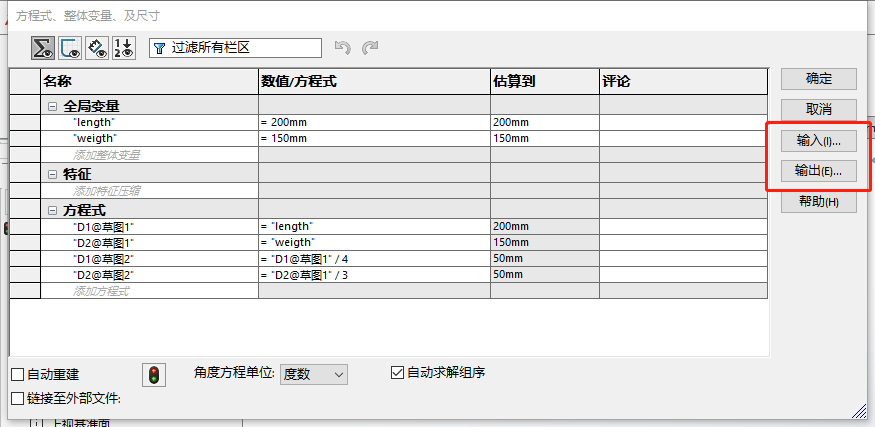

# 设计树中右击【方程式】-【管理方程式】

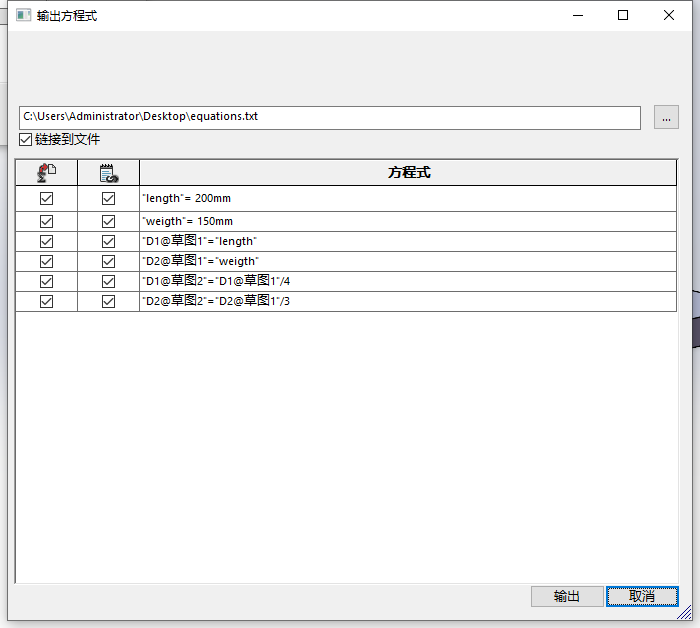

点击输出,指定输出文本的名称和保存路径,点击确定。此时将出现输出方程式对话框。


输出方程式 对话框中包含两列。 第一列表示要导出到文本文件的方程式。 第二列表示在模型和文本文件之间进行链接的方程式。我们只能在目标文本文件中更改所链接的项目的方程式。 默认情况下,会输出和链接所有方程式。

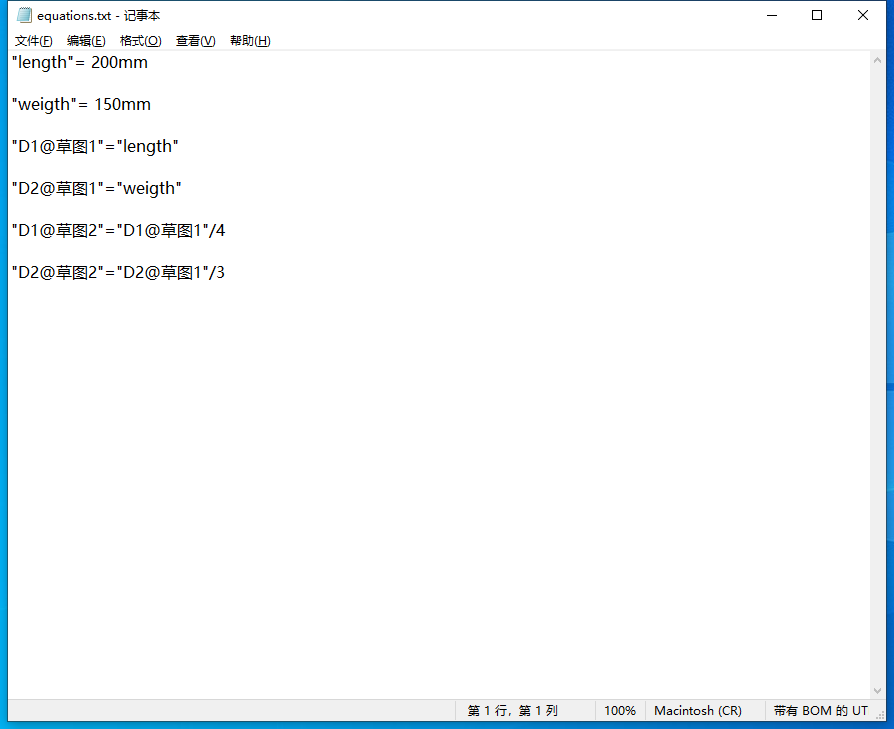

单击【输出】,带有方程式的TXT文本已经保存到计算机中,可以用记事本打开。



修改的文件可以重新导入到模型中,或者通过链接至外部文件选项将导出的TXT文件的更改应用到SOLIDWORKS文件。



我们还可以在文本文件中生成方程式,然后将它们输入到一个或多个零件和装配体中。


使用记事本打开文本文件。

按照方程式对话框中使用的相同格式键入方程式。

例如,您可以定义全局变量、基准,并定义两个相关的尺寸。


"base" = 20

"D1@Boss-Extrude1" = "base" + 10

"D2@Sketch1" = ("base"*3) + 5


保存文本文件。

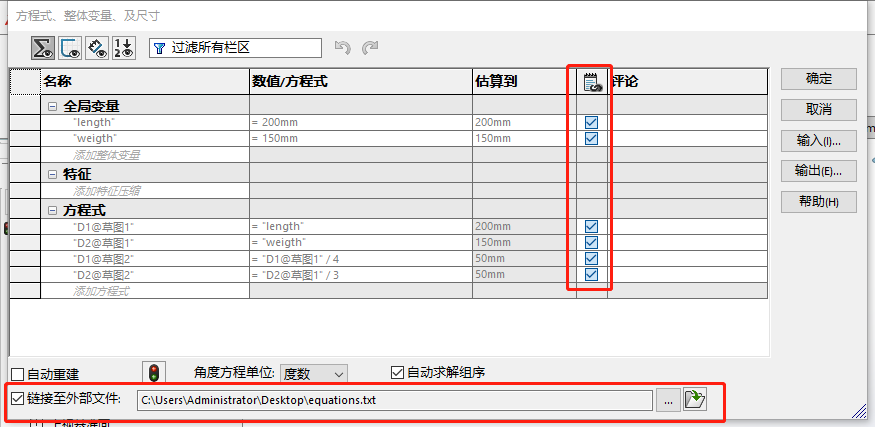

我们可以使用方程式对话框将文本文件导入到一个或多个零件和装配体。 我们可以选择将模型链接到文本文件,这样在文本文件中所做的更改将可更新模型中的方程式和变量
