在 SolidWorks 软件界面左侧的FeatureManager 设计树，是软件中至关重要且基础的核心功能栏。无论是零件建模、装配设计还是工程图绘制，操作过程都离不开它。熟练掌握设计树内各类图标的含义，能够帮助我们快速排查、解决模型异常问题，便捷地查看、修改与编辑模型特征。熟练运用设计树、精准理解各类图标标识，是扎实掌握 SolidWorks 操作的基础，也是大幅提升设计工作效率的关键。

1. FeatureManager设计树的图标表示什么意思？

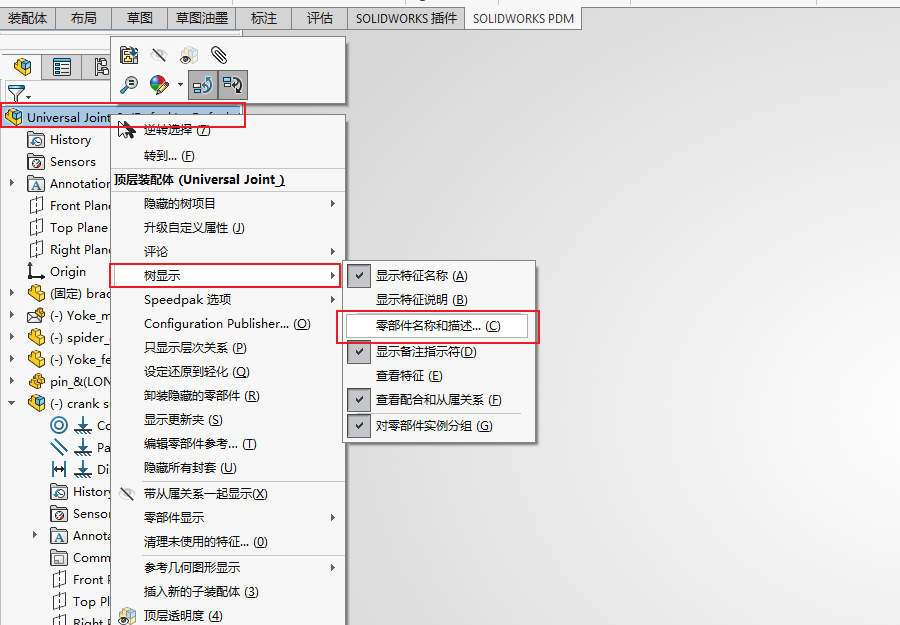

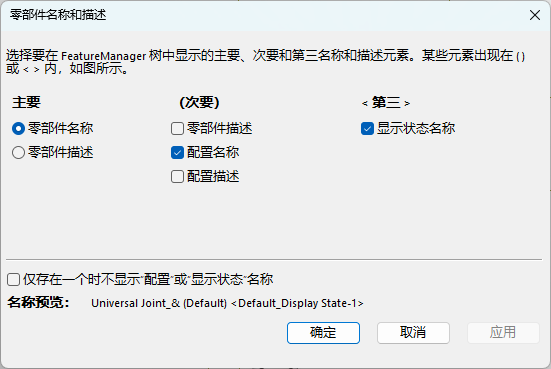

2. FeatureManager设计树零部件名称和描述默认为零部件名称（配置名称）<显示状态名称>若要修改可以右击顶层-树显示-零部件名称和描述在装配体中，每一零部件实例其后有一位于尖括号中的数 ，此数随每个实例递增

3. 退回控制棒与冻结栏

退回控制棒：可以通过FeatureManager 退回控制棒暂时退回到早期状态。当模型处于退回控制状态时，您可以增加新的特征或编辑已有的特征。您可在退回控制棒位于任何地方时保存模型。当您再次打开文档时，您可使用退回命令并从所保存的位置拖动控制棒。

冻结栏：冻结栏上方的特征已冻结，将无法进行编辑，并且已将它们从模型重建中排除。

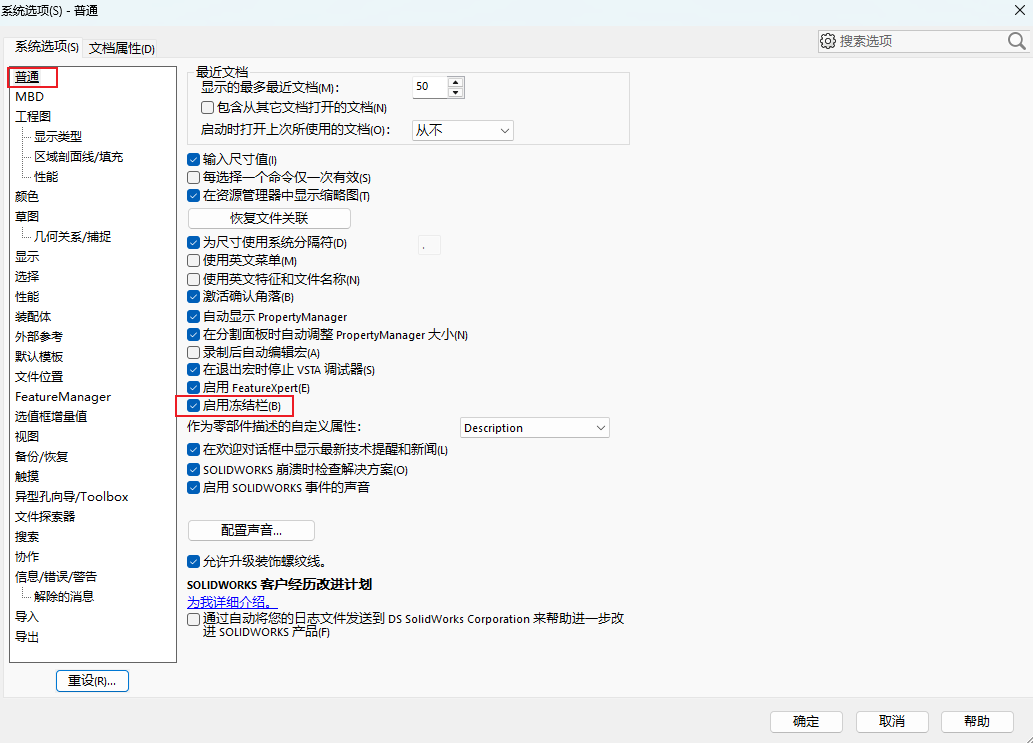

冻结栏特征需要在系统选项-普通-启用冻结栏

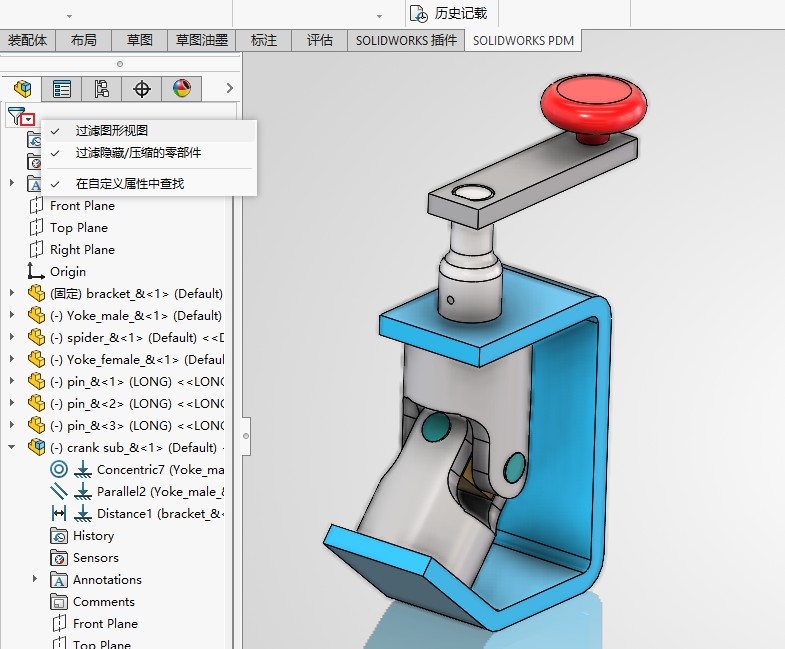

4. FeatureManager 设计树过滤器，可以通过过滤器过滤零部件，特征草图等
