SOLIDWORKS 添加单边尺寸标注

作者：广州辉旺信息科技有限公司浏览：发表时间：2025-11-26 15:50:17

工程图中的单边尺寸标注是针对非对称公差（或单侧极限）的尺寸标注方式，核心作用是明确零件某一方向的尺寸边界要求，当我们需要添加单边尺寸时，该怎么操作呢？一共有三种方法，我们来看一下。

第一种方法：

1、先直接添加常规标注

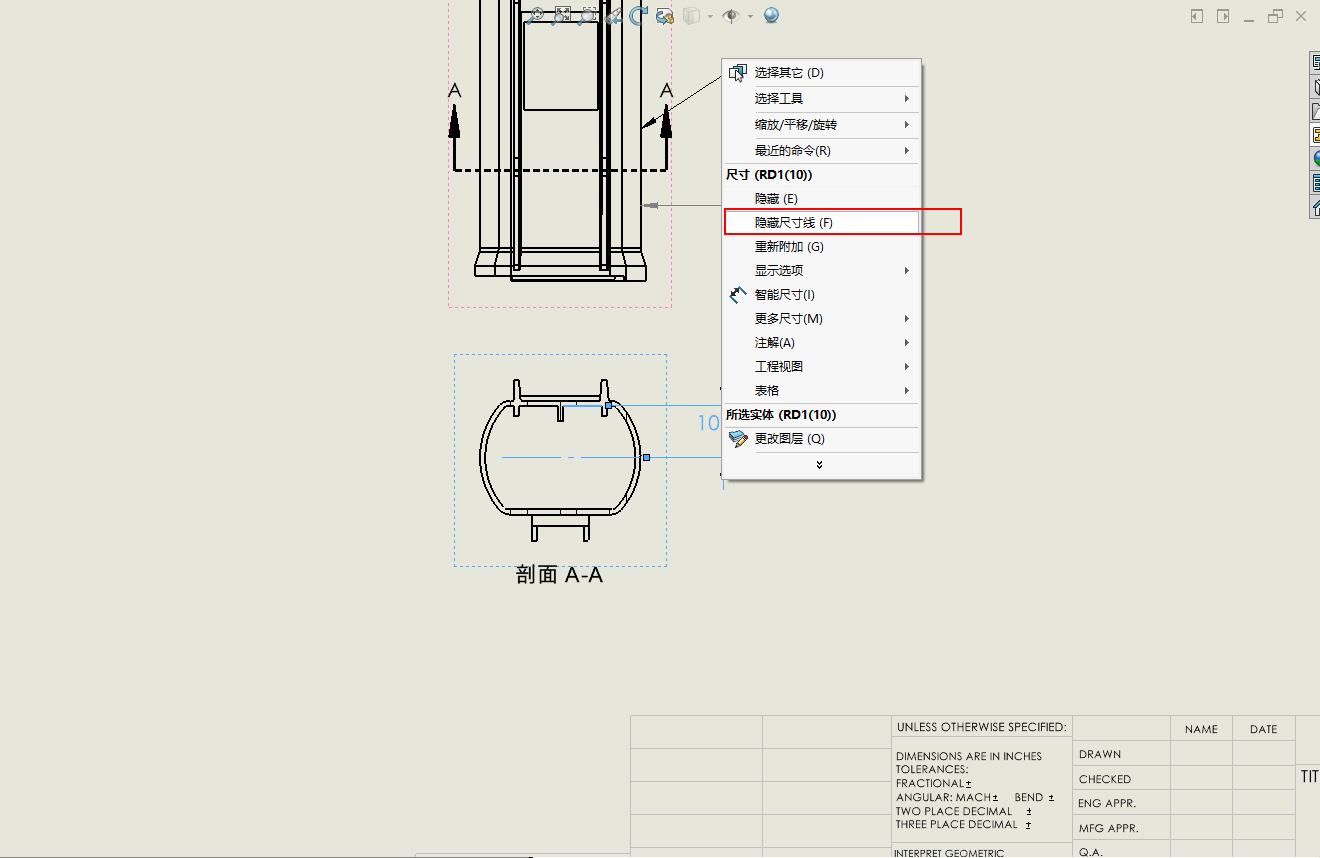

2、右击不需要的尺寸边线或箭头，选择【隐藏尺寸线】，最后添加一个直径符号

再调整箭头和尺寸摆放位置即可

第二种方法：

1、在注解命令栏中选择【注释】，添加直径符号及要更改引线和箭头的样式

2、在选定注释的边线后，给定数值

3、若要添加公差，可单击【层叠】，在对话框中可选择公差样式和大小

如果遇到剖视图，怎么标注直径呢

第三种方法：

1、首先先创建中心线，正常标注尺寸

2、同样右击要隐藏的尺寸边线或箭头，选择【隐藏尺寸线】

3、右击尺寸的延伸线，选择【隐藏延长线】，并添加直径符号
