SOLIDWORKS的型腔命令，是利用一个零件A去切除另一个零件B，在零件B上生成A的形状，同时当修改编辑零件A时零件B形状会发生变化，这在平时的工作及学习当中会经常用到，下面将带大家看看如何使用“型腔”命令

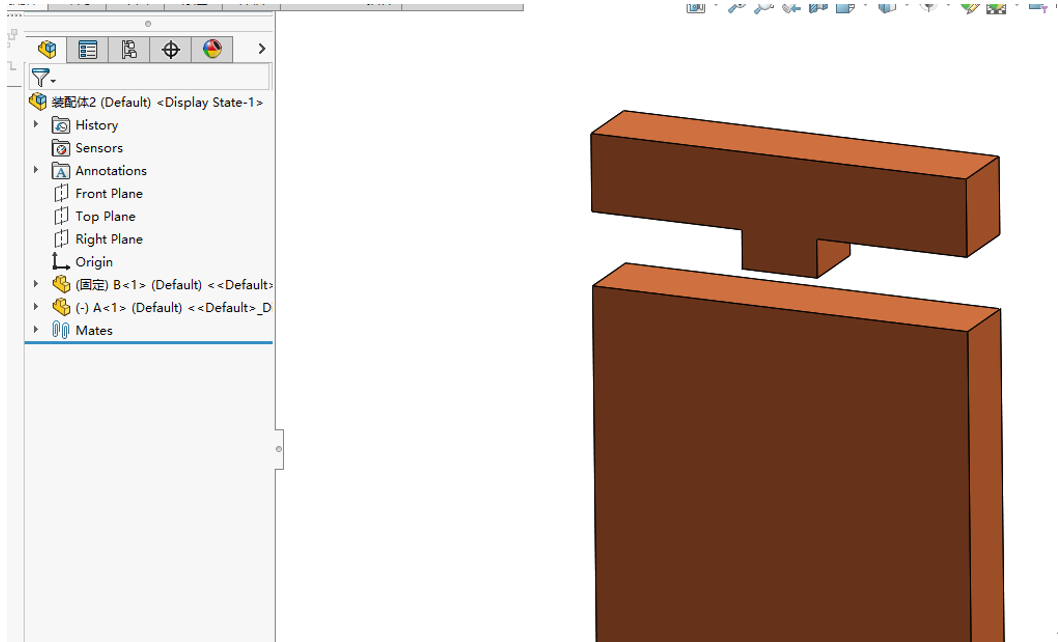

1.新建一个装配体，插入零件A和零件B，这里以简单零件作为示例。

2.添加配合关系，使零件A与零件B重合，对需做型腔的零件B及示例零件A进行相应的关系约束，注意两个零件互相重叠的实体将会在“需做型腔的零件（零件B）”中被切除，所以添加相关约束非常重要。

3.用鼠标右键单击“需做型腔的零件（零件B）”，在弹出的菜单中用鼠标左键单击“编辑”按钮（图中红色箭头所指）

4.这时候会弹出保存选项框，我们需要先保存当前装配体才能继续操作

5.重复步骤3，选择零件B”进行编辑，在此状态中，零件名称变为蓝色，在界面顶端用鼠标左键单击“插入”工具栏，在弹出的菜单中再单击“特征”，再单击“型腔”

6.在“设计零部件”选择“零件A”,选择后点击确定。

7.可以观察到零件B形状方生了改变，完成后的界面如下图所示，用鼠标左键单击界面右上角的按钮（图中红框）返回装配体

8.完成上述操作后，点击零件A进行编辑，使用切除命令对零件A进行草图切除

9.点击右上角退出编辑选项框可以发现零件B随零件A变化而变化
