SOLIDWORKS如何在工程图BOM表中显示长宽高属性！
作者：广州辉旺信息科技有限公司
浏览：
发表时间：2025-08-27 15:44:09
当我们在使用工程图的BOM表时，能够在BOM表中看到相对应的一些属性，如果在BOM表中含有长宽高的属性，有利于在打包产品或是在放置产品时，就能够提前计划相对应的空间。那么如何在BOM表中添加这些属性呢？
1、给绘制完成的零件或是组装完成的装配体添加边界框

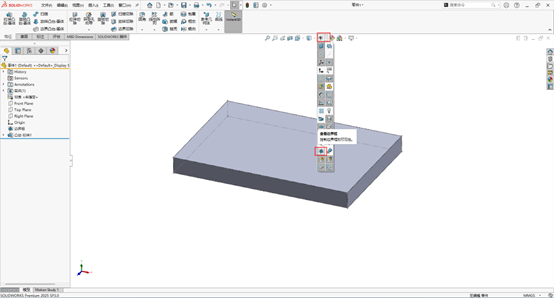

若是不想在图形区域中显示边界框可修改此显示设置
2、添加属性，表达式为$PRP:'合计边界框长度' x $PRP:'合计边界框宽度' x $PRP:'合计边界框厚度'
3、在工程图中放置模型视图并添加材料明细表
4、在材料明细表中添加刚刚新增的属性
5、此时长宽高属性已被添加至BOM表中，当模型有更新长宽高尺寸时，在工程图中也会有相对应的更新
