当我们在设计完零件或装配体时，需要创建工程图，在视图调色板中只有基础的视图，如三视图、等轴测视图；当在视图调色板中的视图都没有符合我们要展示的视图的情况下，我们要如何添加相对应的一些模型视图呢？

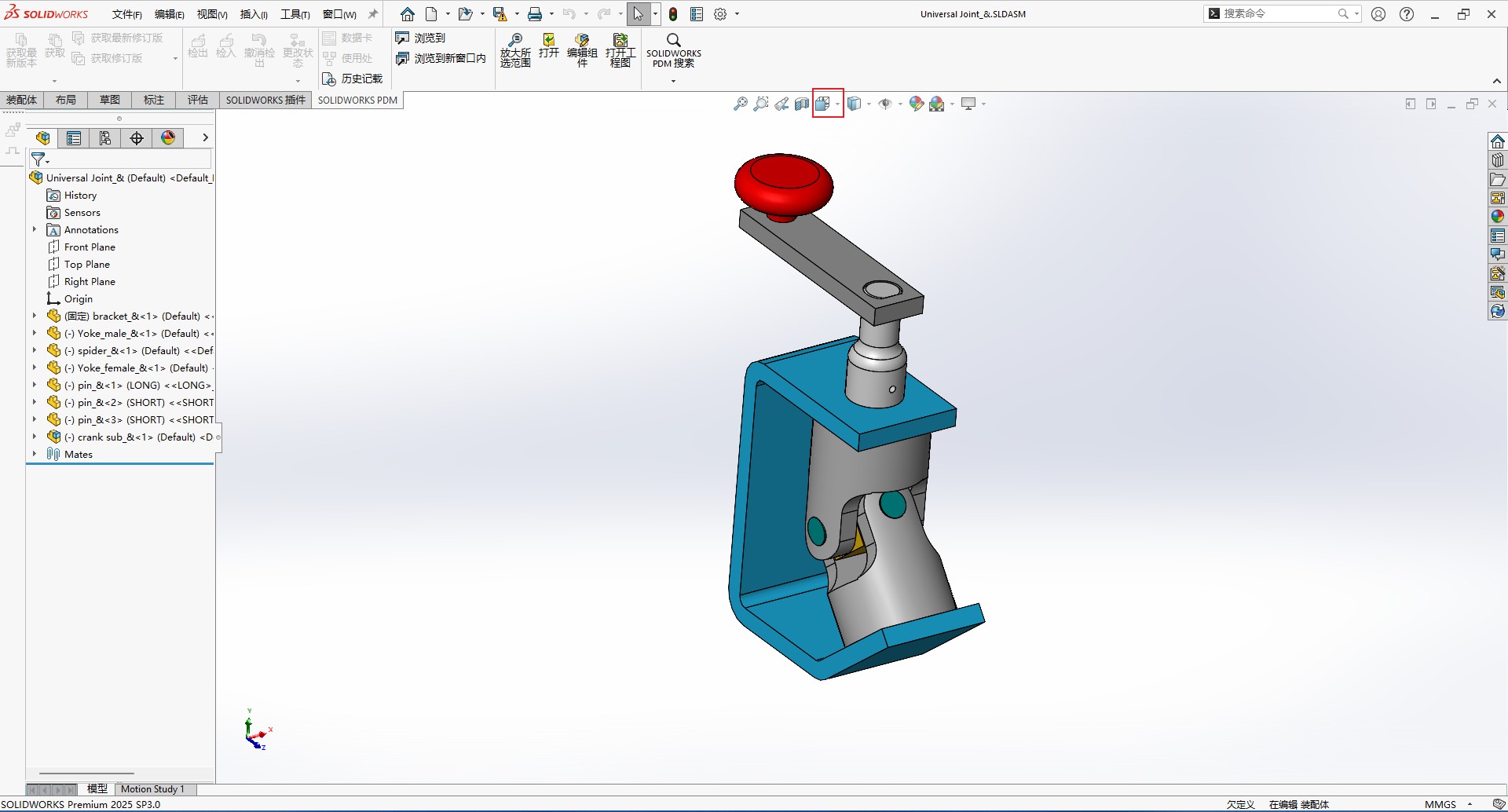

1、在三维模型的窗口中，将模型调整到我们想要创建视图的视角方位

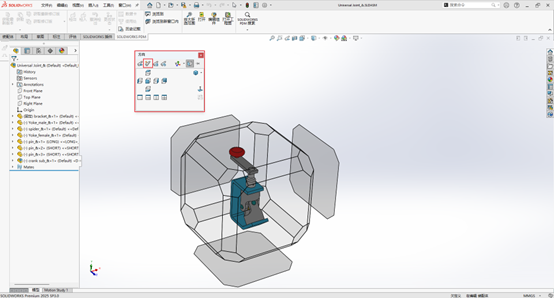

2、通过按下“空格键”或前导视栏中视图定向，调出我们的视图定向工具，在此处选择新增视图并定义该视图的名称（此处命名为“其他视图”）

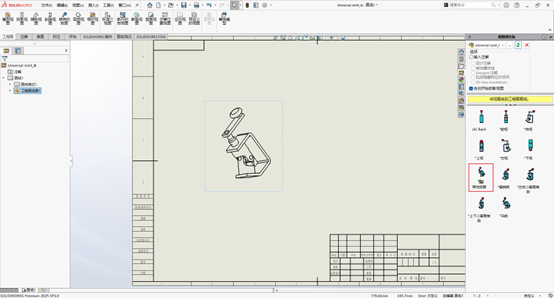

3、返回至工程图，单击视图调色板，在此处能够看见新增的视图，然后拖动至工程图中即可
