我们在用SOLIDWORKS创建工程图的时候，一般是从视图调色板中拖拽视图到图纸，这流程往往较为繁琐，耗时耗力，SOLIDWORKS 中有没有实现快速绘制工程图三视图的方法呢？答案是肯定的，下面给大家分享可以直接导入标准的三视图（主视图、俯视图、左视图）的方法。

1、制作三视图模板

在solidworks中新建一张图纸。

2、制作预定义视图

选择工具栏-工程图-预定义的视图。

3、默认会添加一个主视图，然后可以点击投影视图添加其他视图。

4、生成其他视图并摆放到适当位置

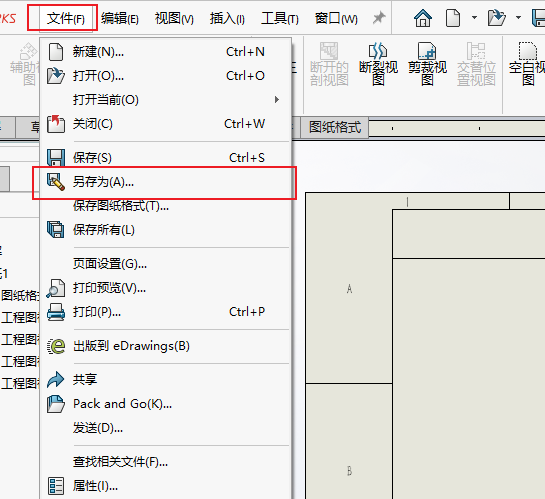

5、另存模板，选择文件-另存为

6、将创建好的视图更改文件名，将保存类型改为“工程图模板”并保存到如下路径中。

7、打开任意零件选择从零件制作工程图，在模板中选择我们刚创建的视图。

8、SOLIDWORKS 工程图会自动生成三视图。
