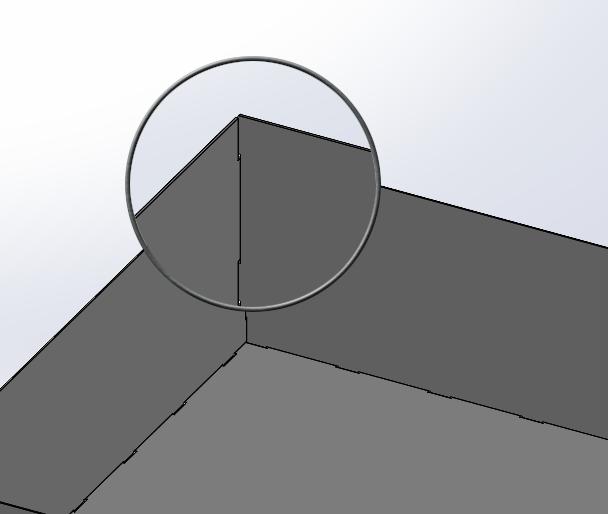

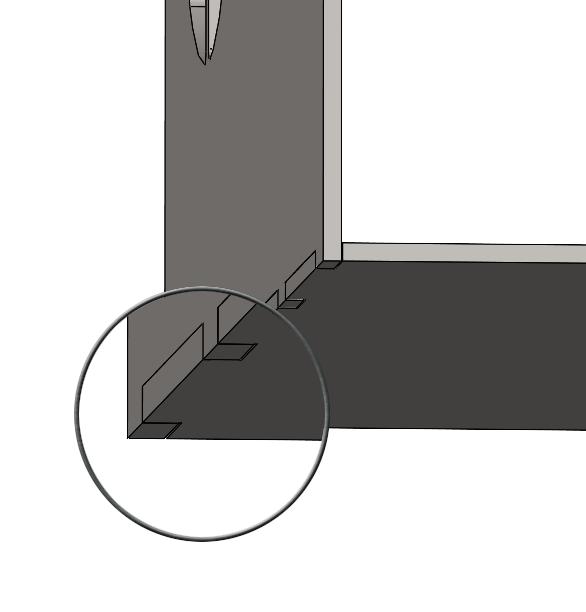

在SOLIDWORKS中，利用“薄片和槽口”特征可以在一个实体上创建薄片和在另一实体上创建槽口（孔），以连锁两个实体。同时也便于我们将零件焊接到一起并尽量降低复杂夹具所需满足的条件。薄片和槽口特征不仅可用于钣金零件，而且还可在装配体上下文中将其用于单一实体、多实体和零件。

示例如下：

1、创建薄片和槽口

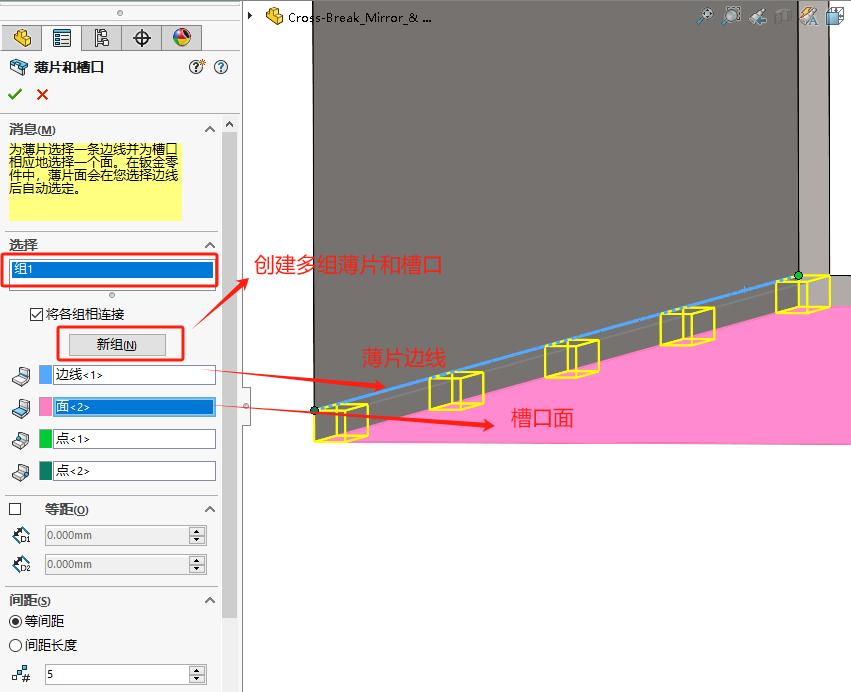

打开任一钣金零件，单击“插入/钣金/薄片和槽口”。选择薄片边线和槽口面，其它参数可按个人需求进行调整。此外，如需创建多组薄片和槽口，可点击“新组”来创建。

2、拓展槽口

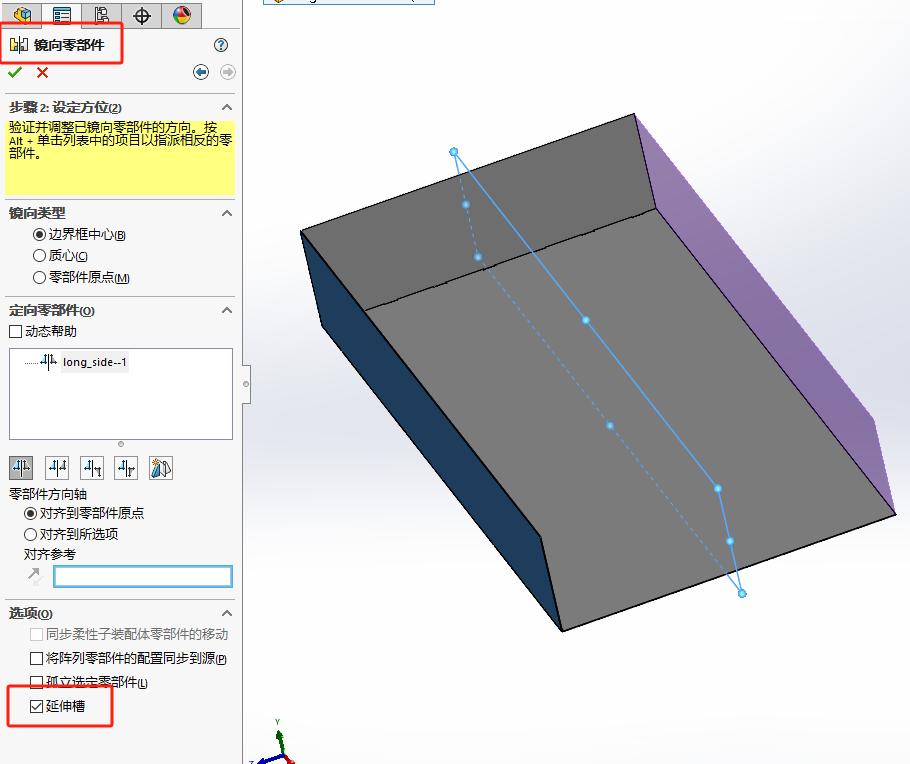

为含有薄片的零部件建立阵列或镜像，则可以在 PropertyManager 中选择延伸槽口，以将槽口应用到装配体中的相交零部件。

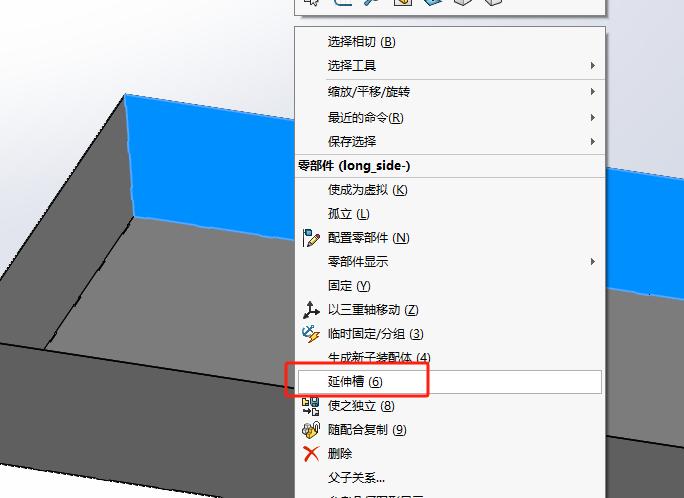

为具有现有薄片和槽口特征的装配体使用槽口拓展。在所含零部件具有薄片和槽口的装配体中，右键单击该零部件，然后单击延伸槽口并指定槽延伸的实例。

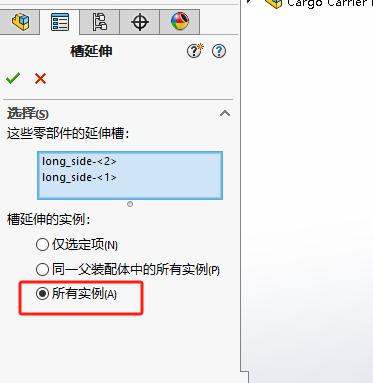

槽延伸的实例：

• 仅选定项：将槽口传播到所选零部件。使用此选项，您可以从列表中删除特定零部件。

• 同一父装配体中的所有实例：将槽口延伸到同一父装配体中所选零部件的所有实例。

• 所有实例：将槽口延伸到所选零部件的所有实例。使用此选项，如果某些零部件已有槽口，则予以忽略
