阶梯拔模是分型线拔模的变异。阶梯拔模可以生成一个绕拔模方向（例如基准面）而旋转的面，此可以生成较小的面。示例如下：

1、绘制要拔模的零件并创建基准面。如下图所示。

2、创建分型线

• 绘制如下草图

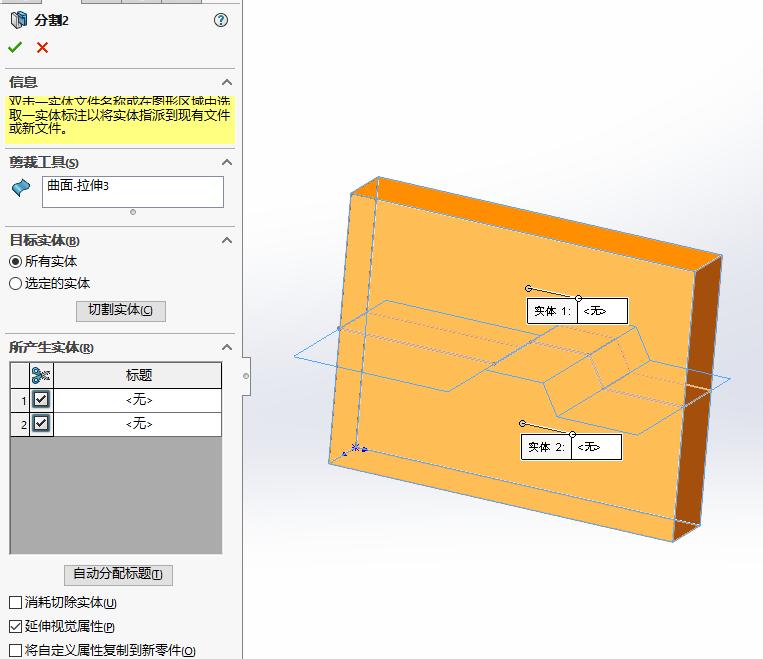

• 分割实体。单击“插入/曲面/拉伸曲面”，利用步骤a绘制的草图进行拉伸曲面。单击“插入/特征/分割”，将模型分割获得分型线。


3、进行阶梯拔模。

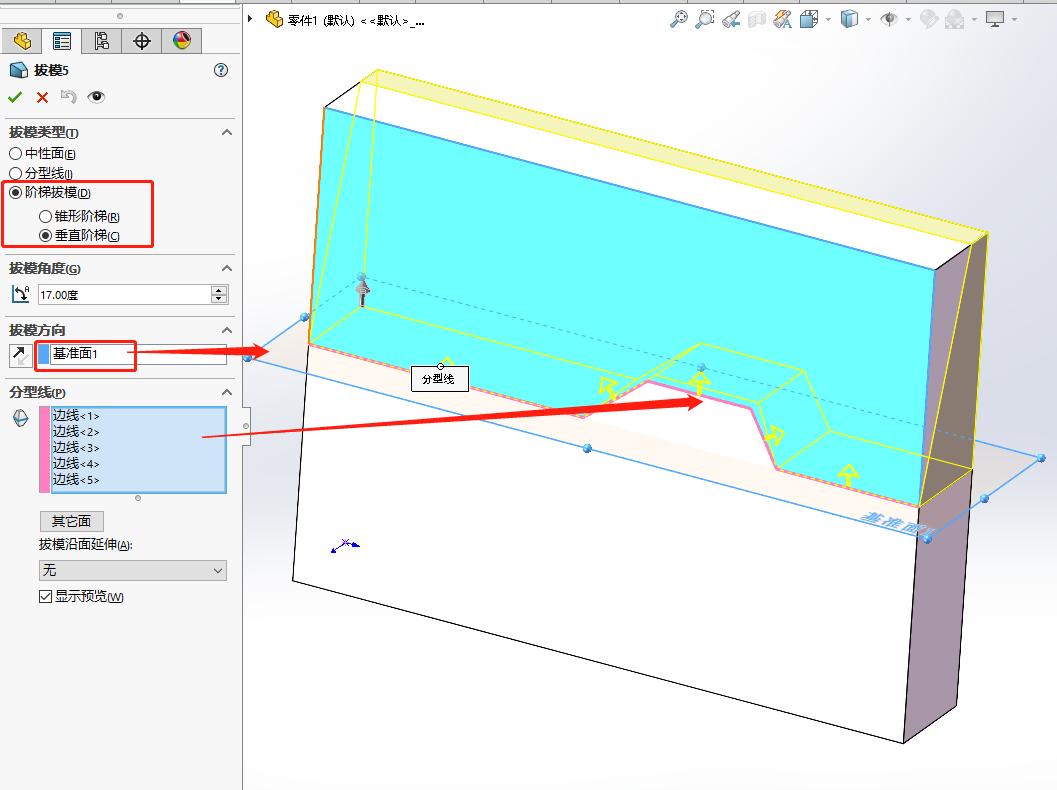

• 单击“插入/特征/拔模”，在拔模类型中选择“阶梯拔模”。
  -如果您想使曲面以与锥形曲面相同的方式生成，选取锥形阶梯。
  -如果您想使曲面与原来的主面垂直，选择垂直阶梯。

• 输入拔模角度。

• 选择拔模方向及分型线。

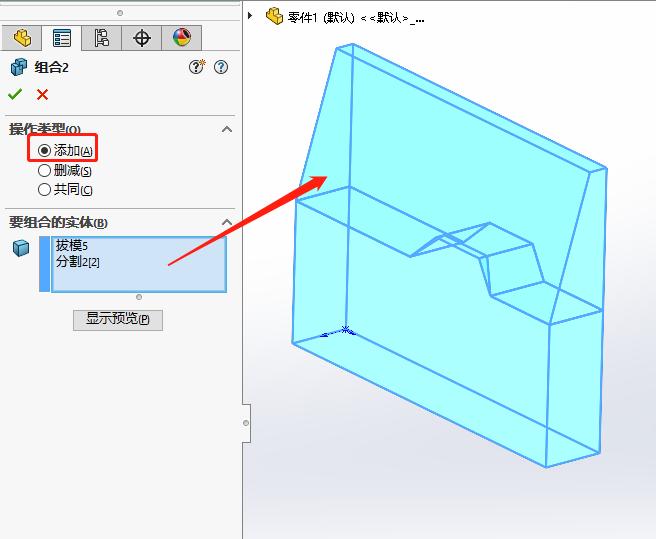

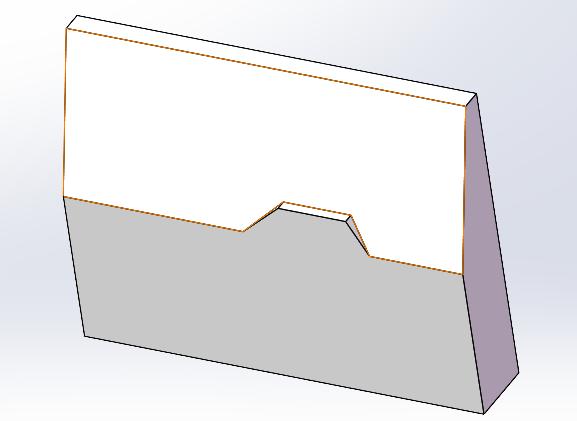

4、组合实体。单击“插入/特征/组合”，选择两个实体进行合并
