在SOLIDWORKS中，我们可以导入AutoCAD现有工程图并对其进行修改。示例如下。

1、在“打开”中打开一张*.DWG文件，在“选择打开此DXF/DWG文件的方法”中选择【生成新的SOLIDWORKS工程图】、【转换到SOLIDWORKS实体】并单击“下一步”。

3、此外还可以设定【字体属性】、【输入文件属性】、【输出文件属性】、【工程图图纸比例】、【几何体定位】。在“几何体定位”中选择“在图纸中置中”并点击“完成”，*.DWG文件即可导入SOLIDWORKS中。

4、文件导入后，可对其图层进行修改。在菜单栏中单击“视图/工具栏/图层”即可打开图层属性工具。此外，还能使用“注解”以及“草图”命令栏中的命令对工程图进行修改。

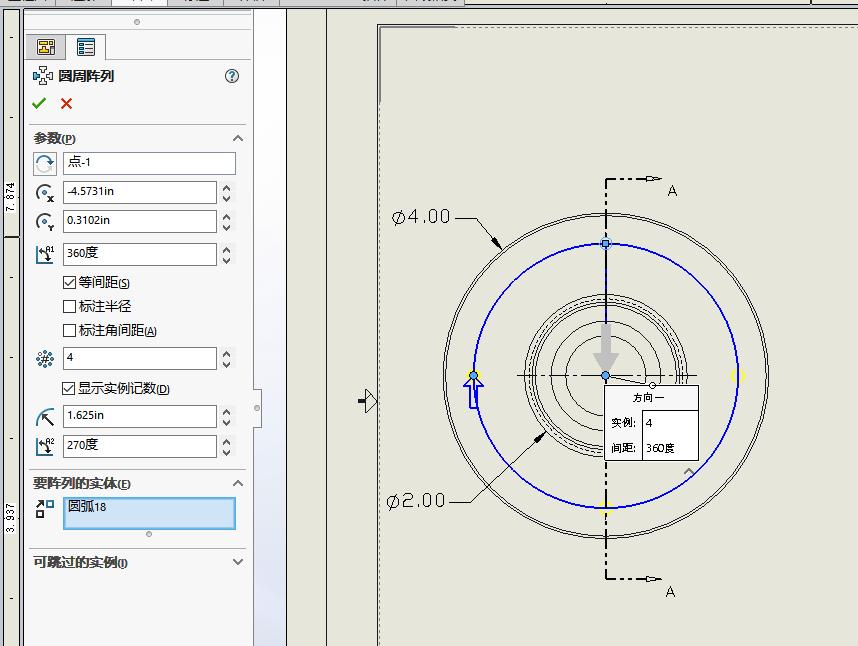

5、例如在工程图中重新阵列圆孔等。
