在许多铸模零件中，通常都会含有由多个圆角接合成的相邻曲面部分。但单一的倒圆角操作通常都不能得到符合要求的结果，因此工程师多数时候都需要对一些“渐褪的面”进行修改，重新接合。其示例如下：

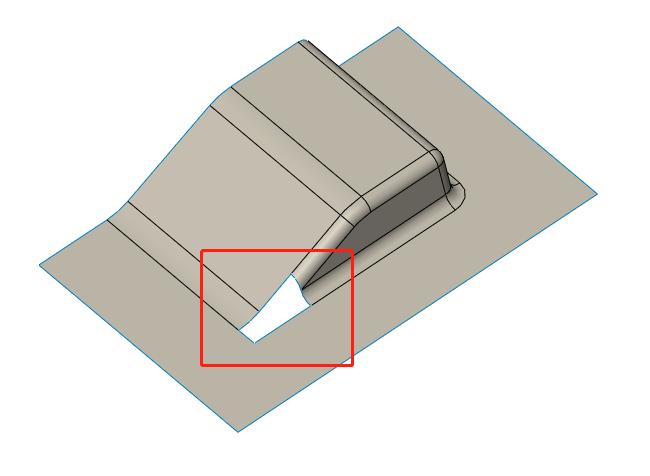

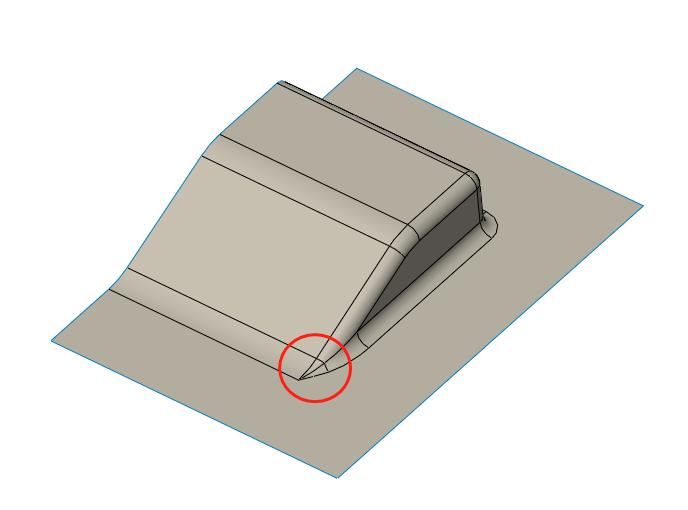

如下图所示的零件中，红圈中的倒圆角特征很明显并不能完全符合我们的设计要求。这个时候就可以考虑使用接合技术去修改我们的零件。

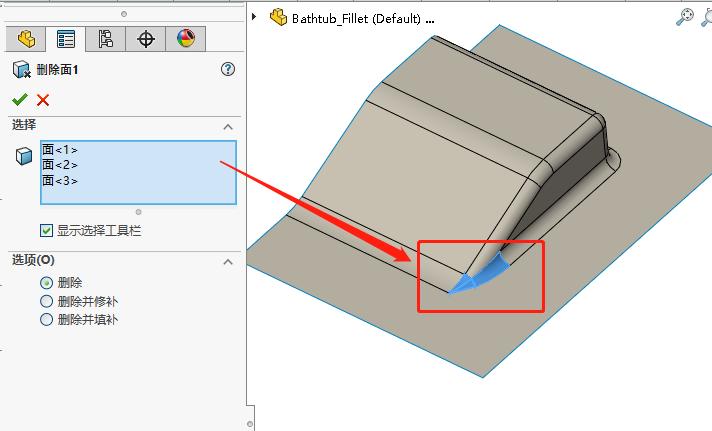

1、在菜单栏中，单击【插入】/【面】/【删除面】。利用“删除面”特征删除如图所示的面。

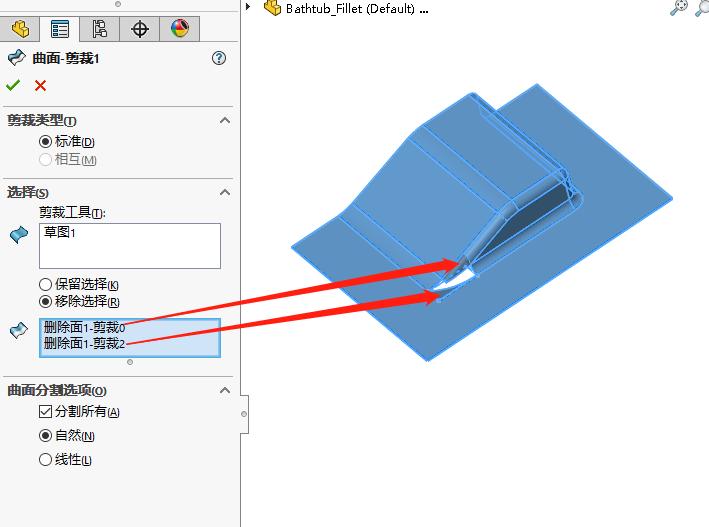

2、绘制草图，并单击【插入】/【曲面】/【剪裁曲面】，利用“剪裁曲面”特征进行下一步的修剪，其结果如下图所示。

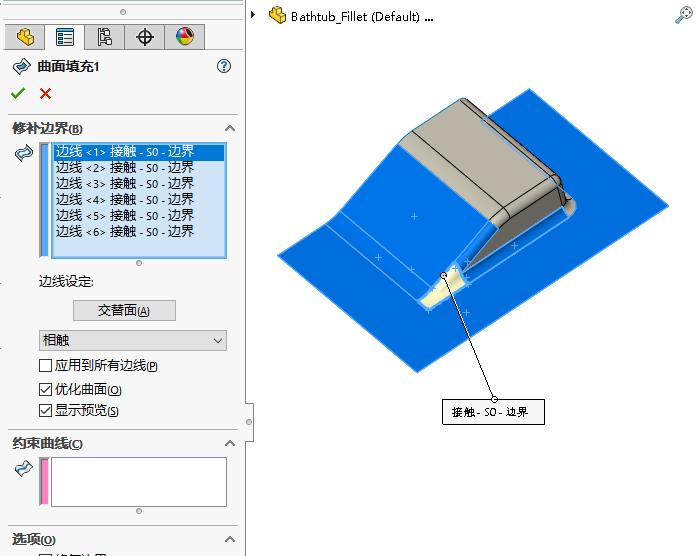

3、单击【插入】/【曲面】/【填充】，通过“填充曲面”特征对圆角处缺口进行修补

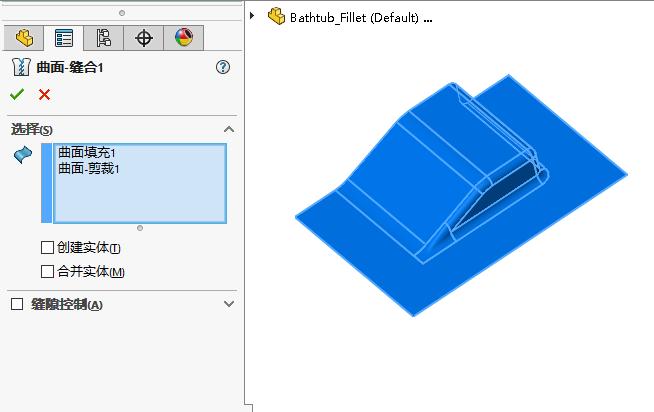

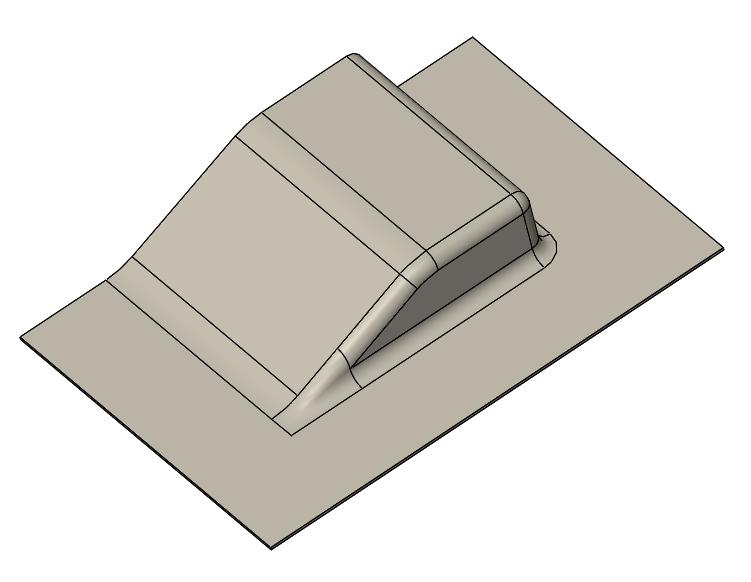

4、缝合与加厚。单击【插入】/【曲面】/【缝合曲面】使用“缝合曲面”特征把两个曲面进行缝合，并通过“加厚”特征对曲面进行加厚生成实体
