SOLIDWORKS Electrical:如何实现电缆布线

作者:Fiwong 浏览: 发表时间:2024-01-22 09:52:55

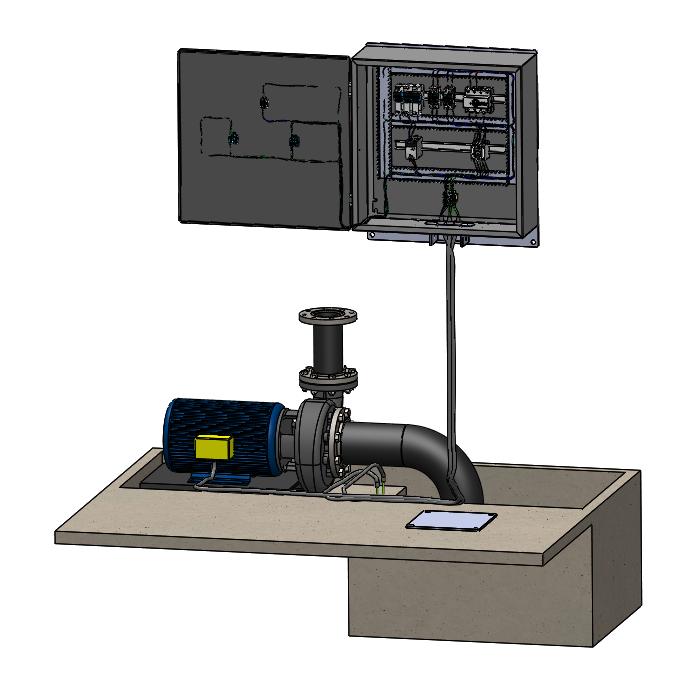

通常,电缆用于连接出于环境考虑需要保护线路的设备。在SOLIDWORKS Electrical中,电缆在EwCable连接点之间布线。其主要操作步骤如下:

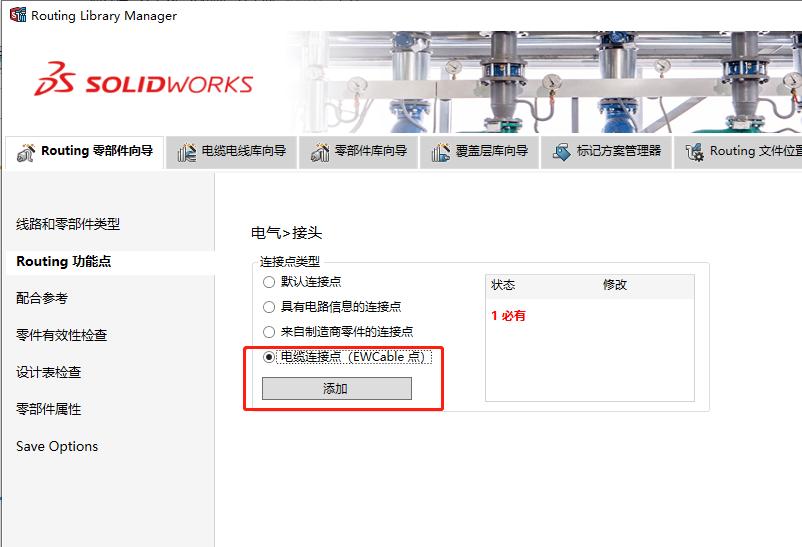

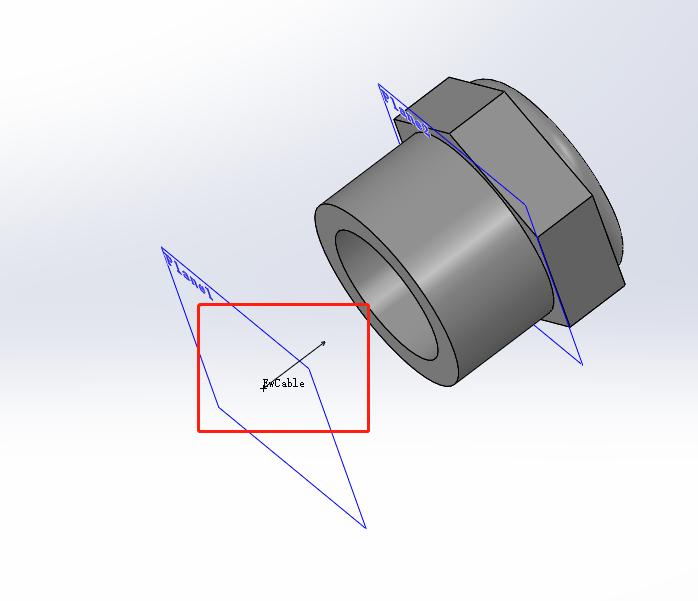

1、添加EwCable连接点:通过电气零件向导添加EwCable电缆连接点。

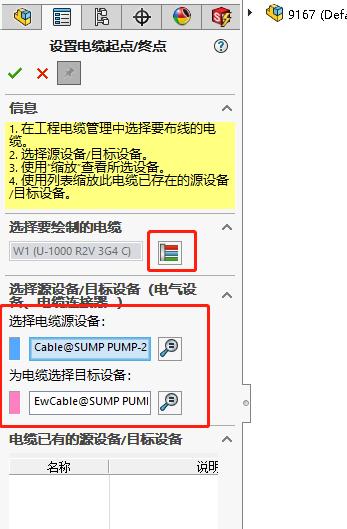

2、设置电缆的起点和终点。在【SOLIDWORKS Electrical 3D】选项卡中,单击【设置电缆起点/终点】功能。在属性中“选择要绘制的电缆”,并设置电缆源设备和目标设备。

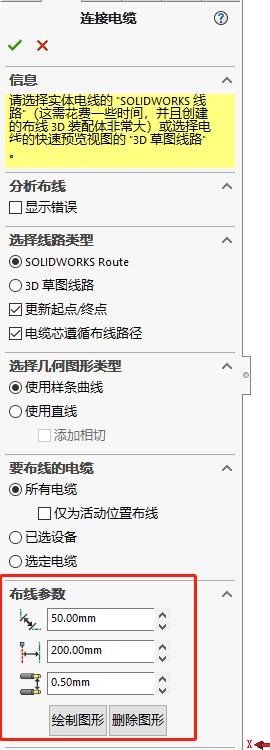

3、在【SOLIDWORKS Electrical 3D】选项卡中,单击【布线电缆】功能。设置“布线参数”,点击“确定”进行布线。
