SOLIDWORKS Electrical:如何从外部文件导入设备型号

作者:辉旺 浏览: 发表时间:2023-12-07 16:35:31

SOLIDWORKS Electrical有几十万个设备型号数据,但全球有数百万的设备型号。对于设备型号的选择,很多公司只想使用首选或批准的设备型号。虽然在SOLIDWORKS Electrical中可以进行新建设备型号,但一旦所需新建设备型号较多的情况下,逐个新建就要花费大量的时间。面对此种情况,SOLIDWORKS Electrical提供了【导入】功能,通过利用外部文件来快速建立所需设备型号。操作如下:

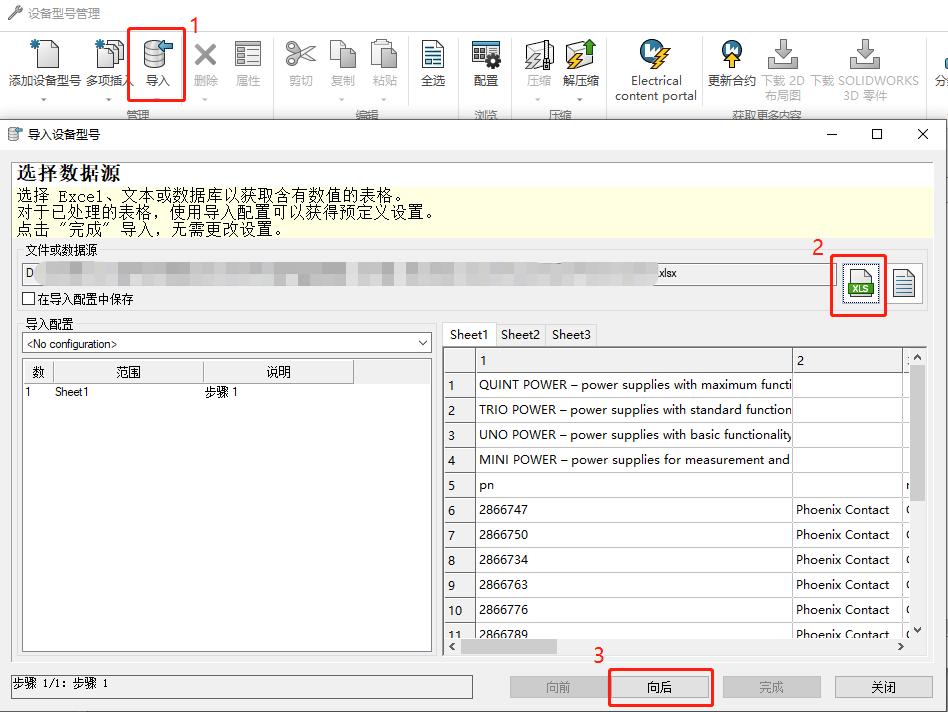

1、选择要导入设备库的文件

打开SOLIDWORKS Electrical Schematic软件,在【数据库】选项卡中,单击“设备型号管理”。点击“导入”,在导入设备型号页面中,选择“从Excel文件导入”并选择所需文件。单击“向后”。

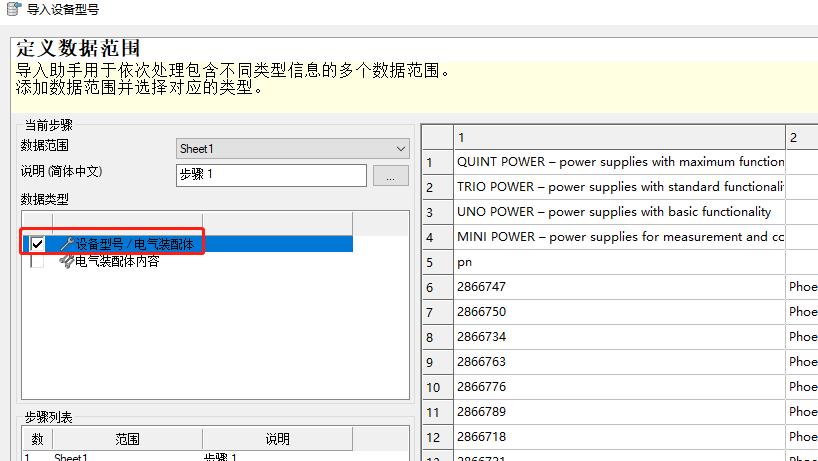

2、选择要导入的数据类型。选择数据类型并点击“向后”。

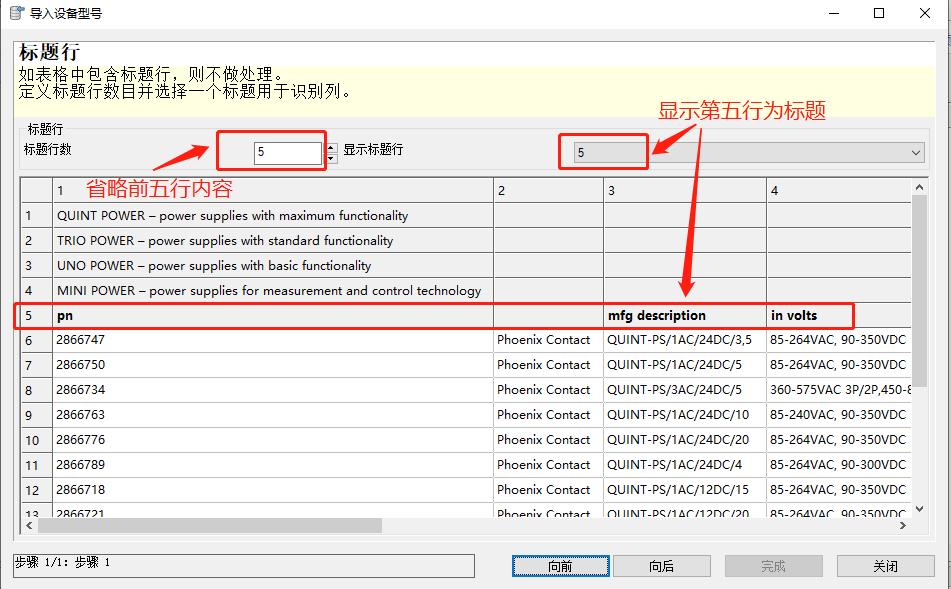

3、设置标题行

导入文件时正确使用标题行可以极大地改善导入数据。例如技术数据包含在文档的末尾,则可以通过增加标题行来省略其前面的内容。用户还可以选择标题行的显示选项,通过这些选项可以定义相应列的内容,此类信息可以帮助与SOLIDWORKS Electrical中相关的域进行列匹配。

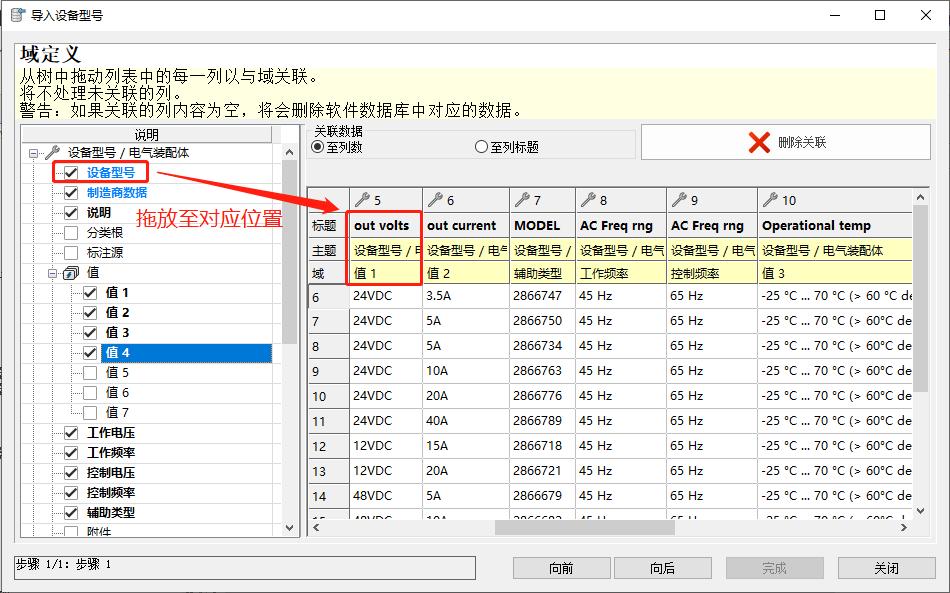

4、从外部文件中定义SOLIDWORKS Electrical域。从说明列表中,将对应说明拖放至对应标题中。

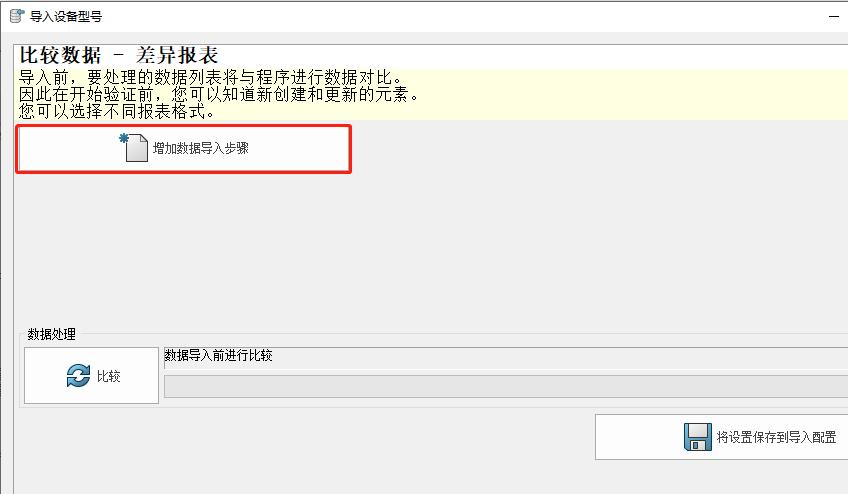

5、从外部文件中附加第二个表以改进输入数据。点击“增加数据导入步骤”,修改数据范围并重复步骤三和四。

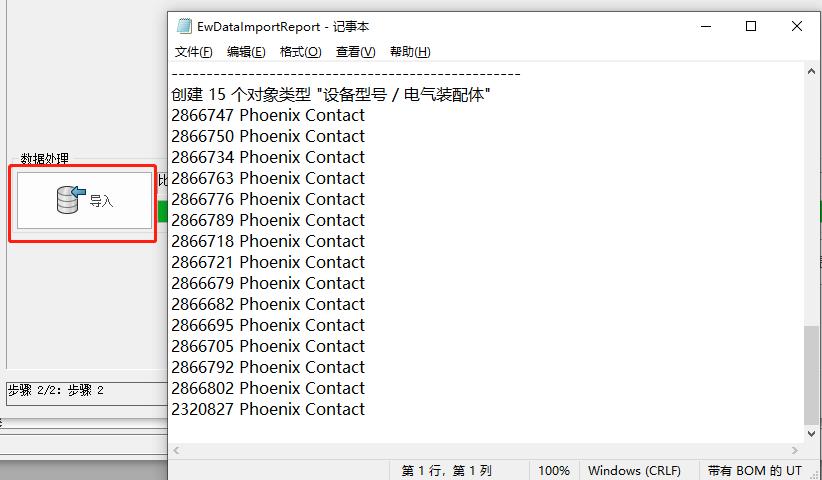

6、在导入前将数据与数据库中已有数据进行比较并导入。比较后能够统计出将要新建的对象和修改的对象的信息。导入的信息会根据步骤的定义将每个步骤的信息单独说明对比。如果已经存在设备数据库,信息中将标记出具体修改的设备型号数据。点击“比较”,以查看比对信息,无误后点击“导入”,导入设备型号数据。

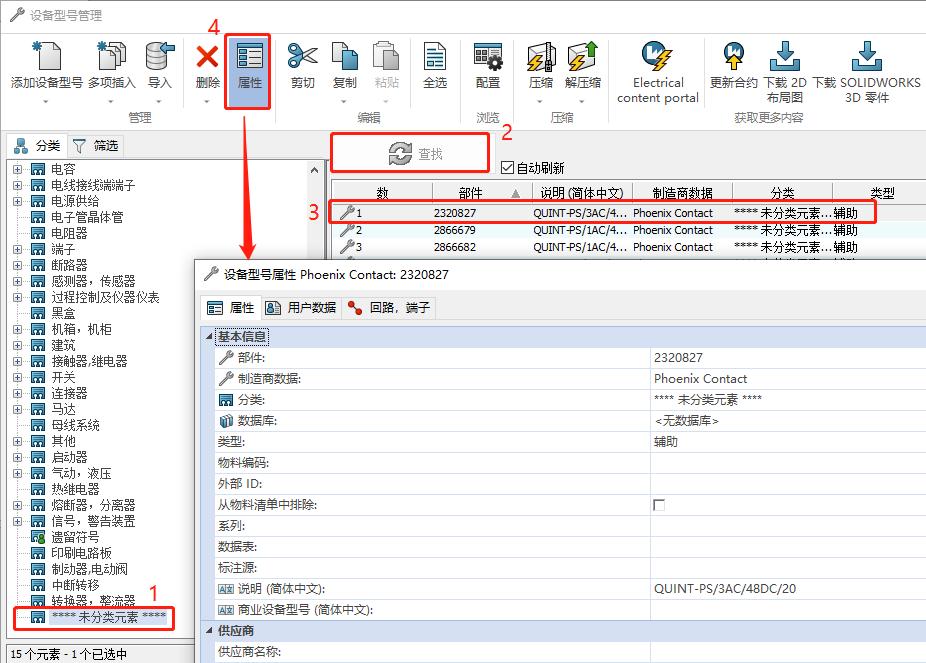

7、检查结果。单击“****未分类元素****”,点击查找。选择设备型号,点击属性,可查看导入信息。
