DraftSight 2024——更轻松、更高效

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2023-10-27 10:25:21

DraftSight 2024 新功能TOP 10——全面支持编辑零件参考和ANSI等更多绘图标准,更轻松、高效完成设计。

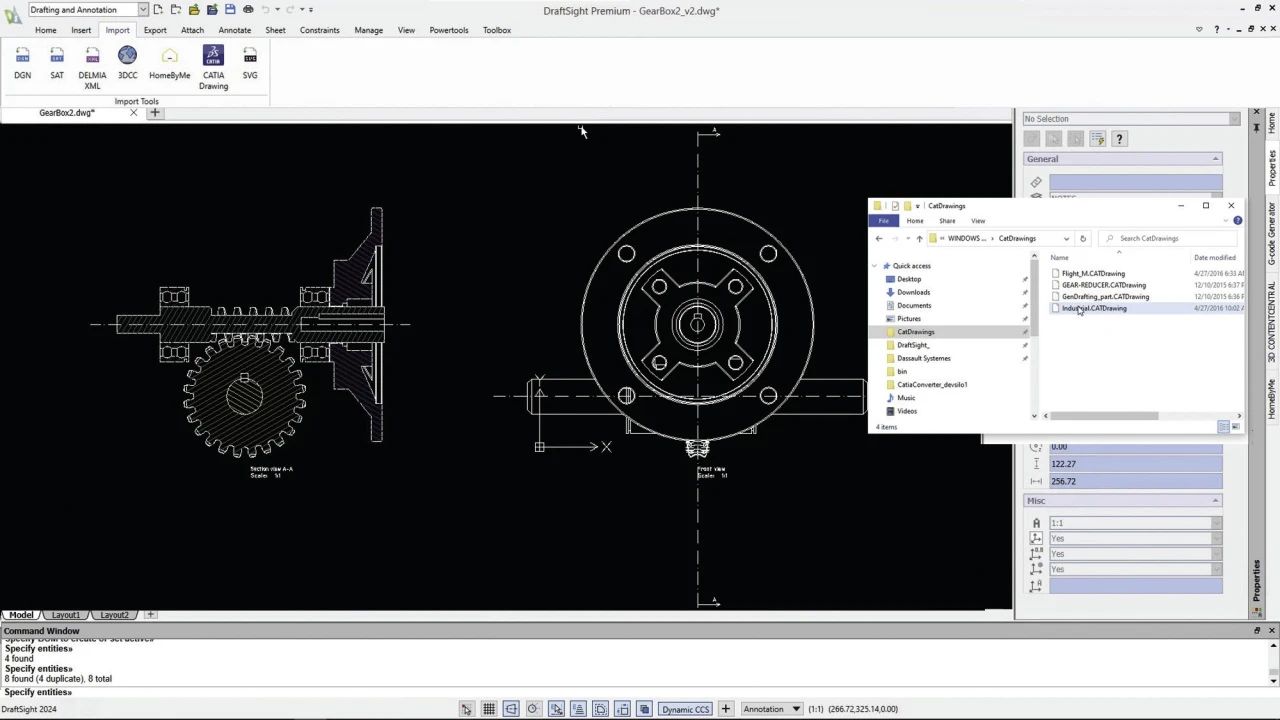

1、支持 CATIA 工程图

  • 让所有用户从本地磁盘或 3DEXPERIENCE 平台导入CATIA 模型空间工程图。
  • 导入 CATIA 工程图,并作为任何其他 DWG 文件运行,以便您可以编辑工程图。

优点:

与您的供应链开展清晰、准确的协作。

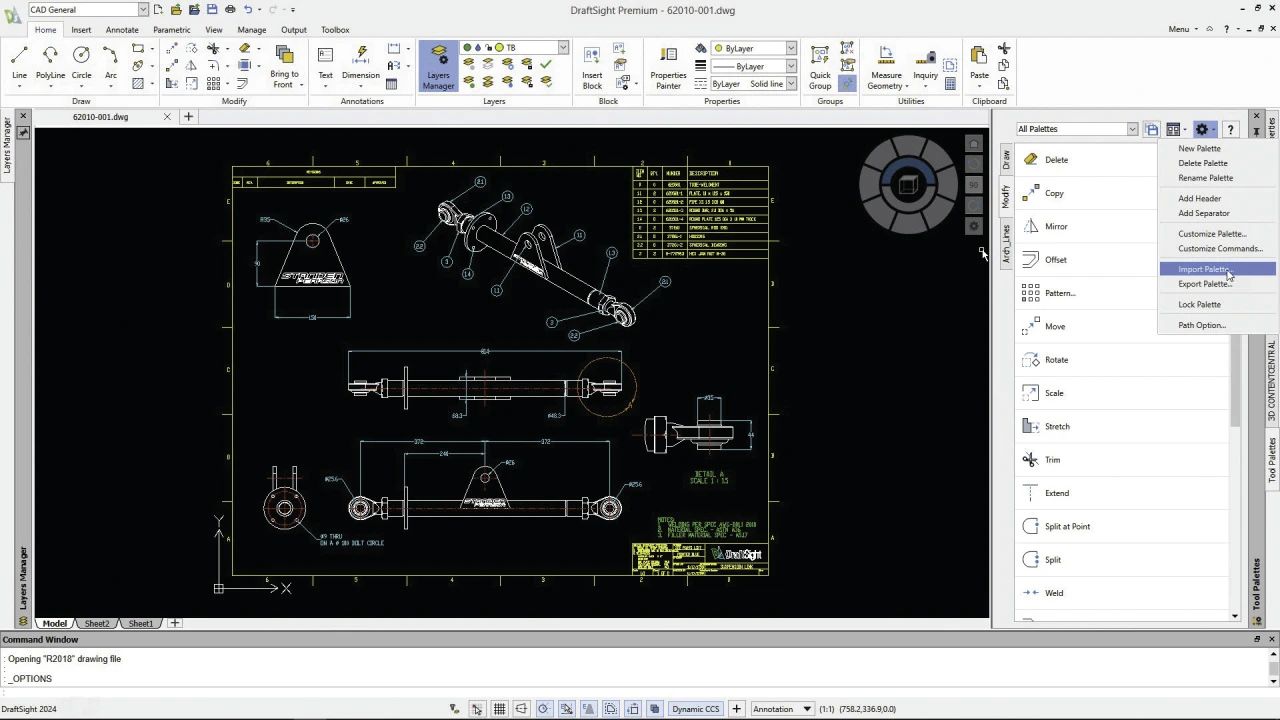

2、工具控制板

  • 集中查找所有常用命令和功能。
  • 确保所有新创建的实体符合预定义的工程图标准。

优点:

加速创建工程图并确保一致性。

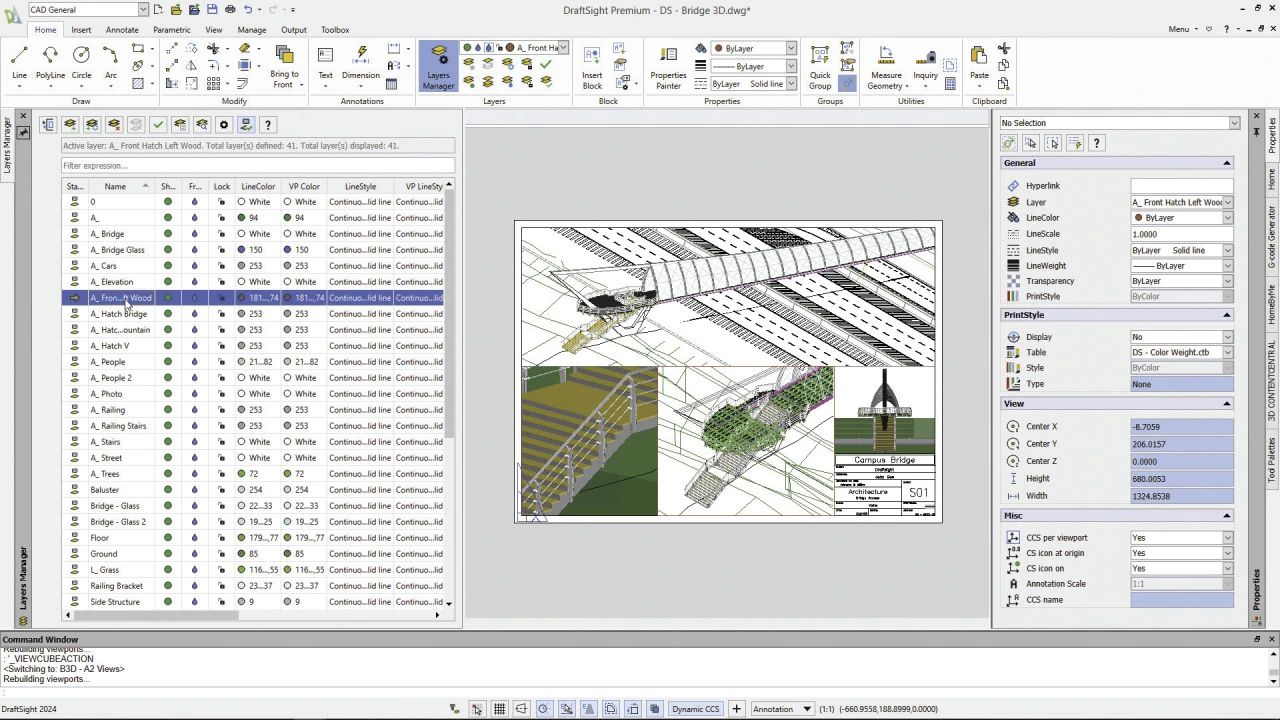

3、图层控制板

  • 借助“图层控制板”,集中使用所有图层命令执行更好的图层操控。
  • 合并图层以便简化控制和管理。
  • 使用“Visibility Enhancement命令,可以指定非活动图层组中的对象在工程图区域中的显示方式

优点:

轻松控制非活动图层组的显示,提升工程图的易读性。

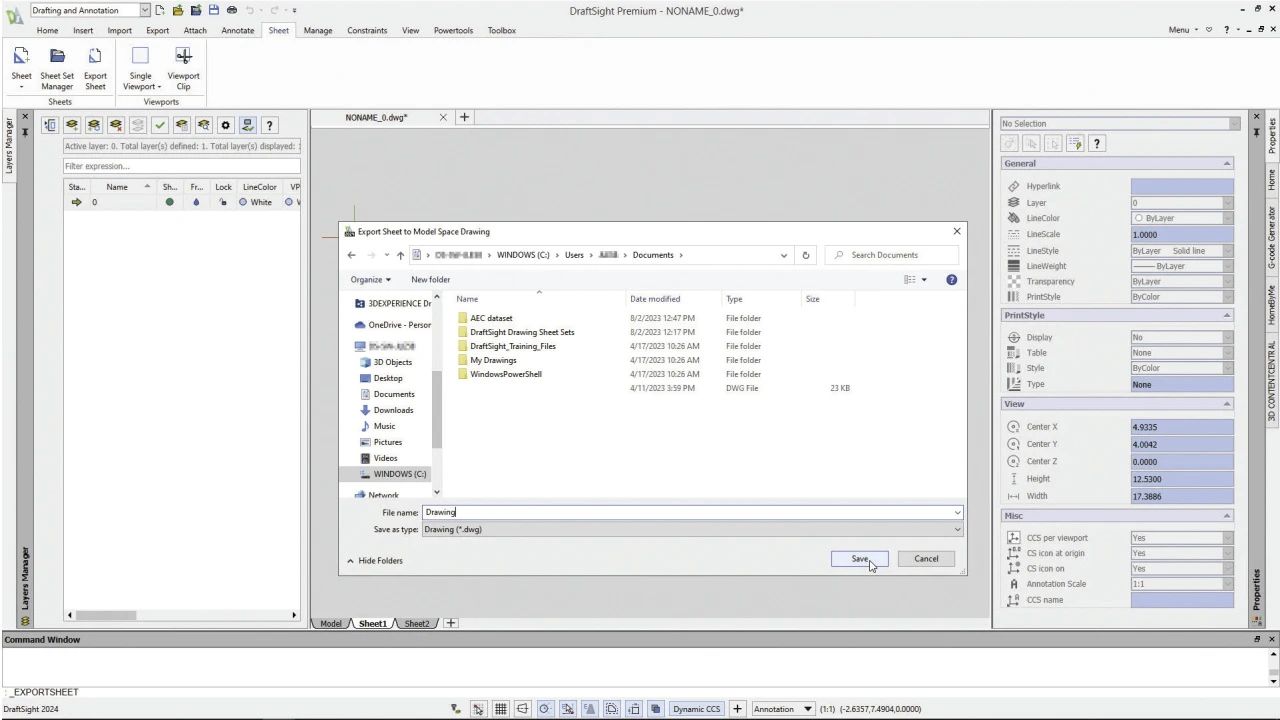

4、导出图纸

  • 模型空间中活动图纸视口的所有可见实体均可导出到新的工程图中。
  • 导出实体可以是模型空间、标题框和其他注解实体(如尺寸和注释)的缩放视图,有助于增强工程图中特定剖面、区域或视图的可读性。

优点:

从现有文件快速创建新的工程图,而不会丢失细节。

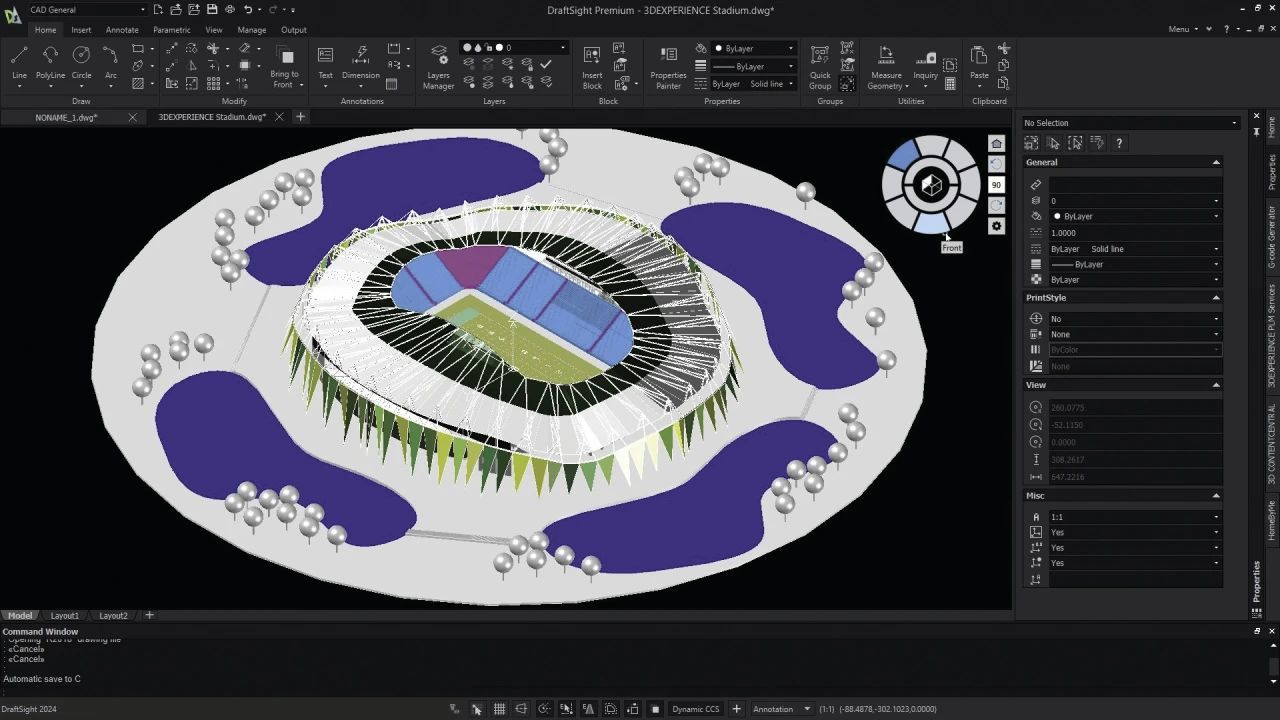

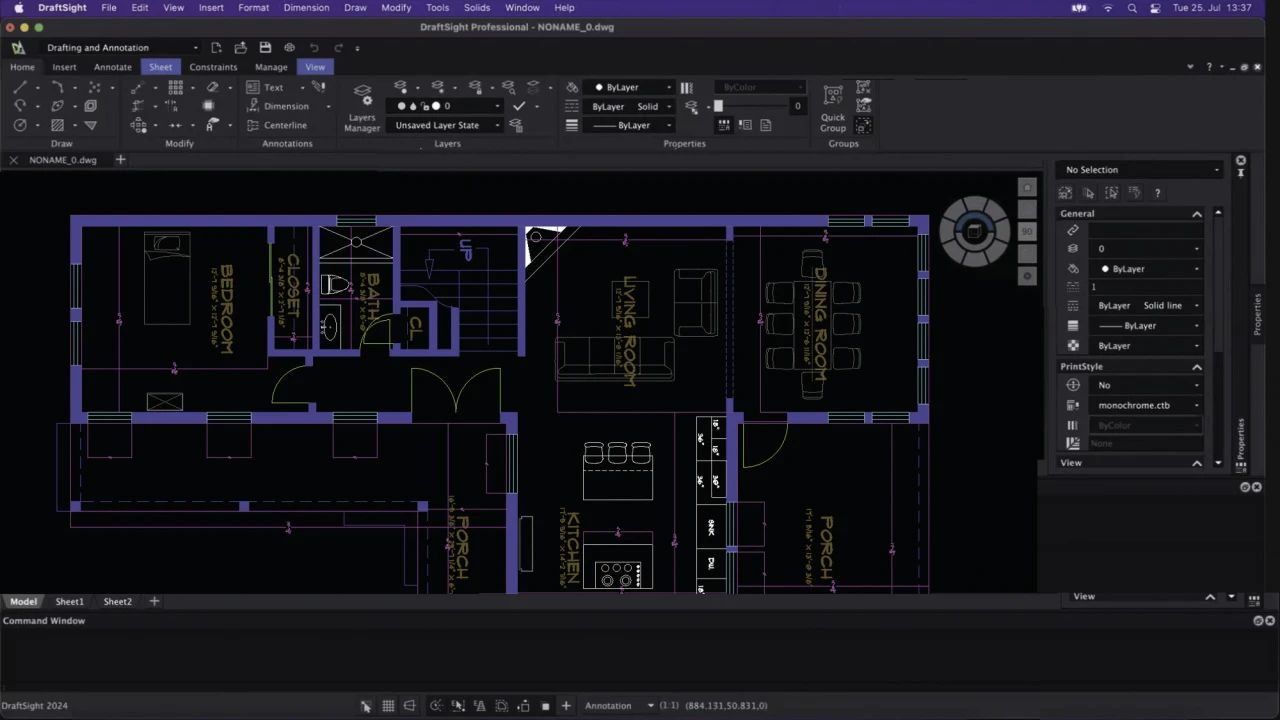

5、增强的用户界面

  • 使用新的“视图”导航器,快速轻松地浏览标准视图。
  • 默认的“深色模式”用户界面帮助减少眼部疲劳,并增强功能可见性。

优点:

轻松浏览 3D 模型并减少眼部疲劳。


6、DraftSight 机械版

  • 使用全新的 2D 制图产品更新旧版 2D 机械 CAD 工具所创建的 DWG 文件。
  • 从旧版 2D 机械 CAD 工具或 DraftSight 机械版创建的零件参考中,获取准确的材料明细表 (BOM)、零件清单和零件序号。
  • 编辑通过旧版 2D 机械 CAD 工具创建的零件参考(如编号、数量、描述、供应商)。
  • 完全支持 ANSI、ISO、Din、JIS 和 BSI 等各类绘图标准。

优点:

通过创建、编辑和管理遗留的和新建的机械 DWG 文件,提高工作效率并节省时间。

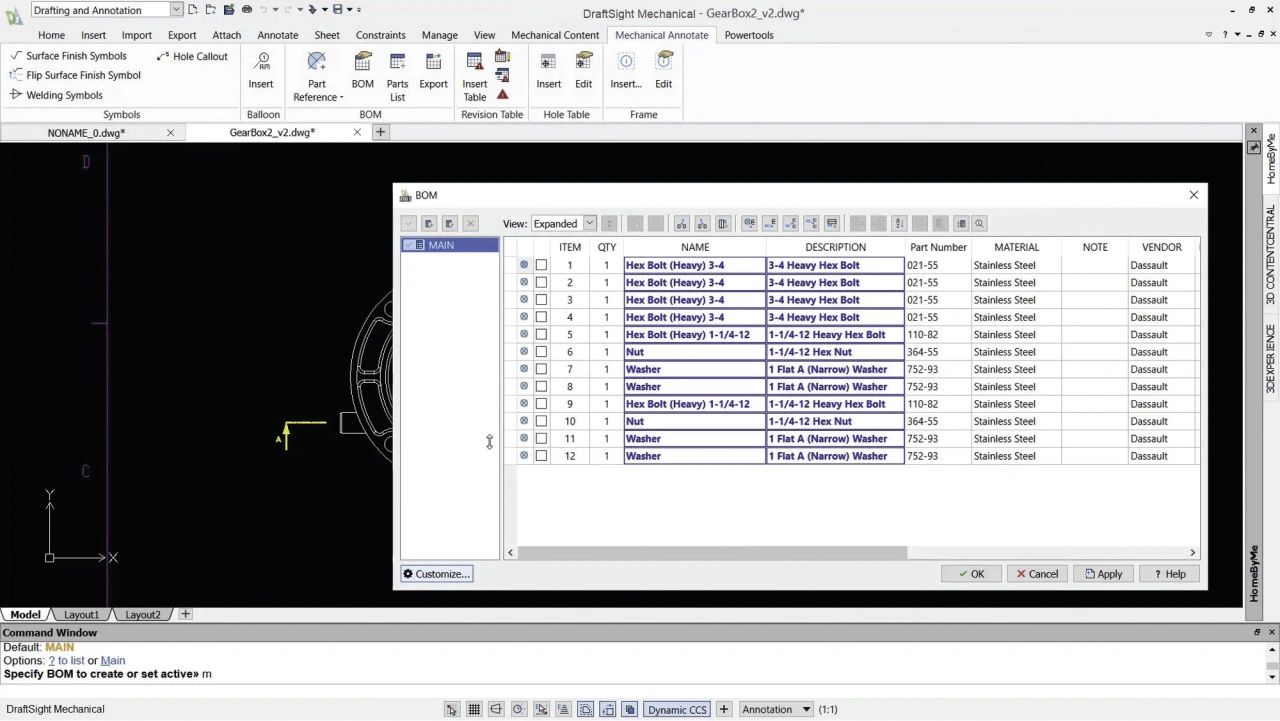

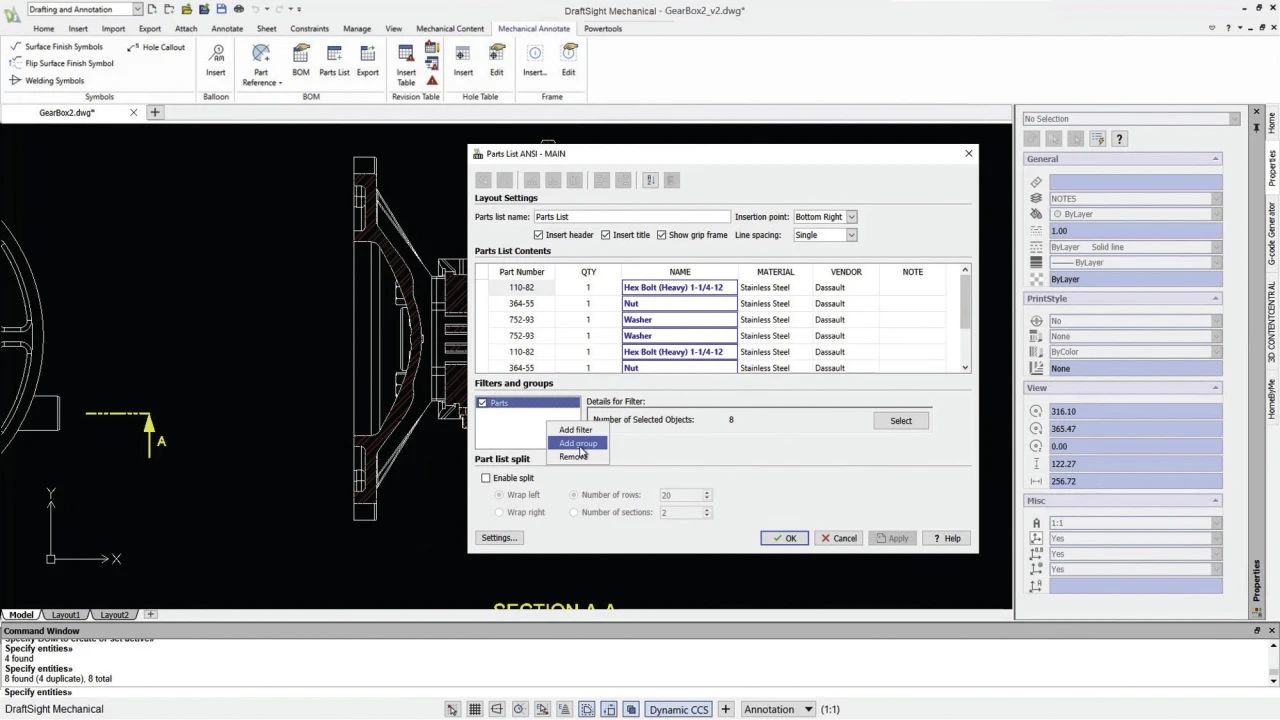

7、可自定义材料明细表

  • 自定义您的材料明细表,以列出和显示任何自定义属性。
  • 为零件参考、材料明细表、零件清单和零件序号建立自定义零部件属性。
  • 在公司特定的任何属性中(例如,单位、标准、数控编号、订单号、零件号、PDM 或 ERP的修订版本号),任选零部件属性。

优点:

满足公司的标准或特定要求,为您节省时间、提高工作效率并简化工作流程。

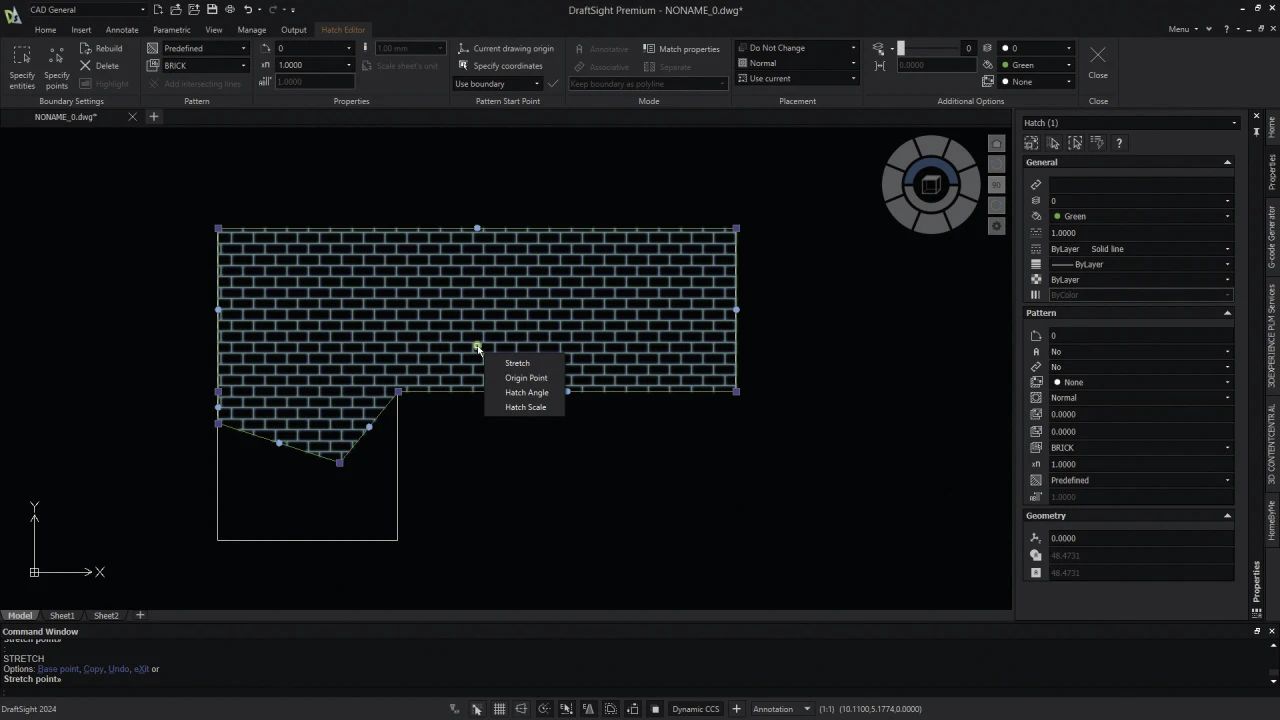

8、重塑剖面线

  • 消除剖面图剖面线中多个零部件或多种材料混在一起的情形。
  • 通过操纵夹点,轻松自定义零部件剖面线。

优点:

通过自定义剖面线,使工程图的剖面图更加清晰。

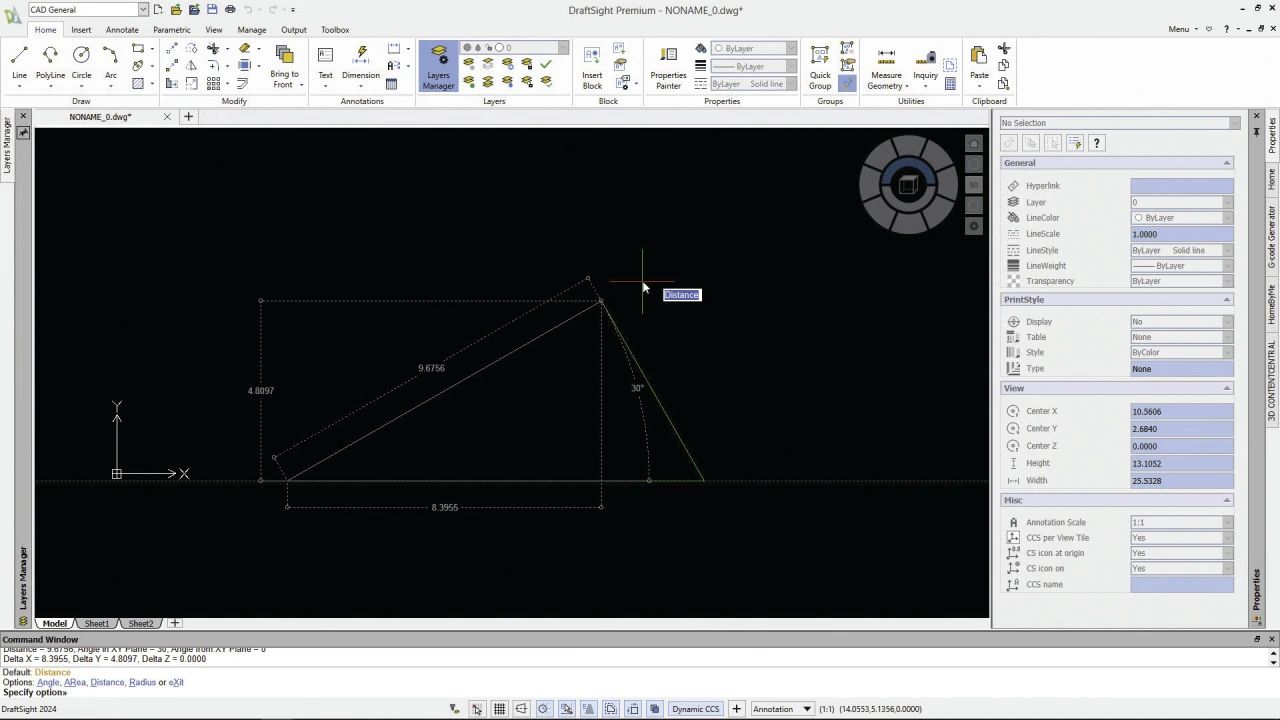

9、测量工具

  • 新的“测量”命令将三个单独的命令合并为一个带有选项的简单命令。

优点:

在调查 DWG 文件时,通过轻松地在测量面积、距离和角度之间切换,可以提高生产率。


10、MacOS 的功能区菜单

  • MacOS 中的功能区菜单便捷易用。
  • 借助更加强大的用户界面,无需搜索命令即可更快地进行设计。

优点:

快速轻松地找到您的工程图命令。
