SOLIDWORKS智能零部件的创建和使用!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2023-05-25 15:49:18

智能零部件可以将其它零部件和特征与智能零部件关联起来,其可以帮助我们快速的在装配体中进行应用,提高工作效率。本实例将通过一个插锁芯体组来展示如何创建和使用智能零部件。

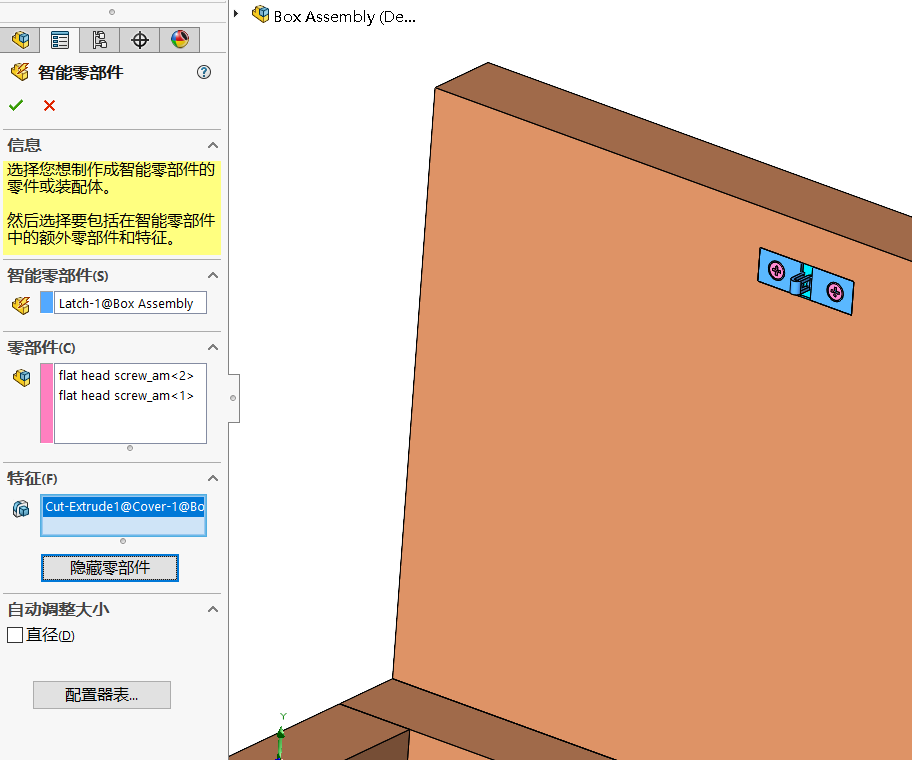

PART.1 制作智能零部件


为了创建一个智能零部件,必须使用“制作智能零部件”功能在装配体中选择相关的零部件和特征。

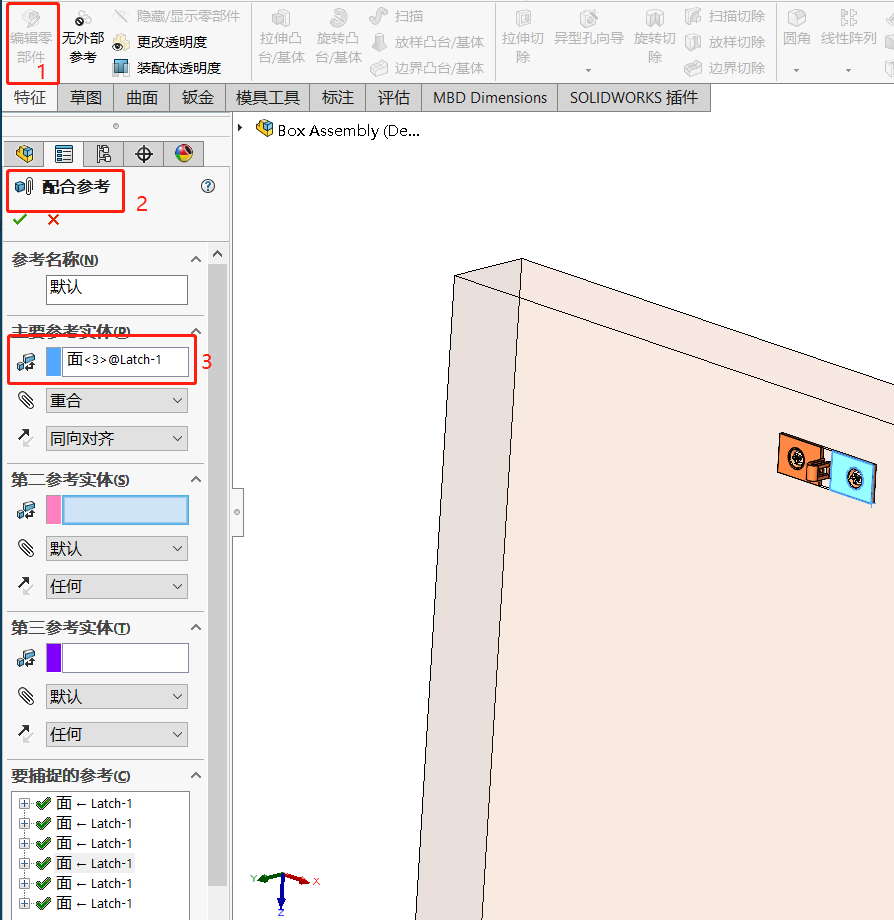

PART.2 添加配合参考


添加配合参考,其可以帮助插入零部件到装配体时自动完成所需配合。

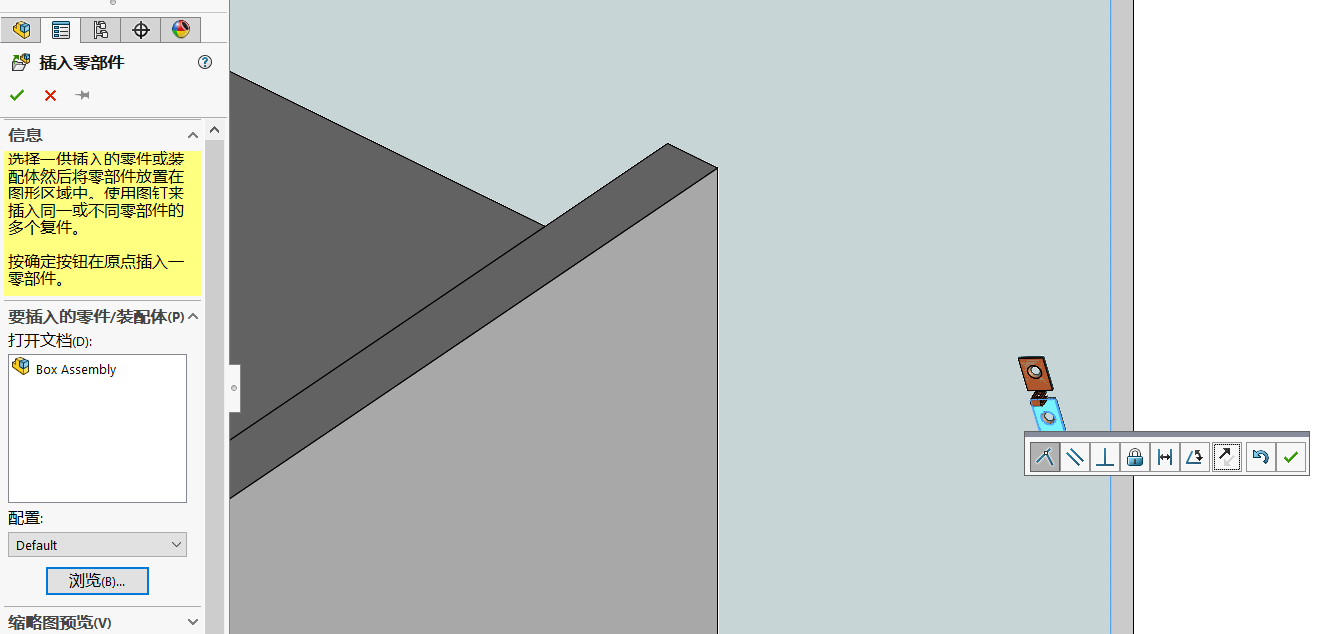

PART.3 插入智能零部件

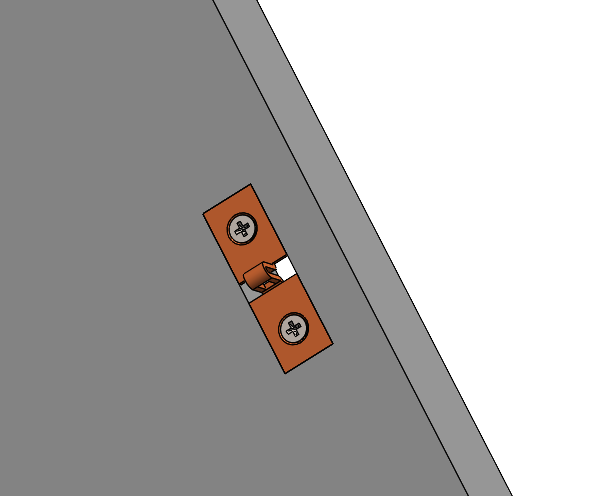

智能零部件可以像其他零部件一样插入到装配体中。并且智能零部件添加进来后,其会自动与放置面创建约束关系。

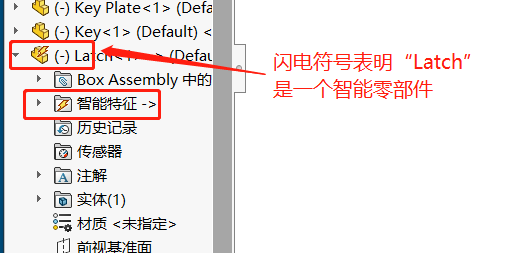

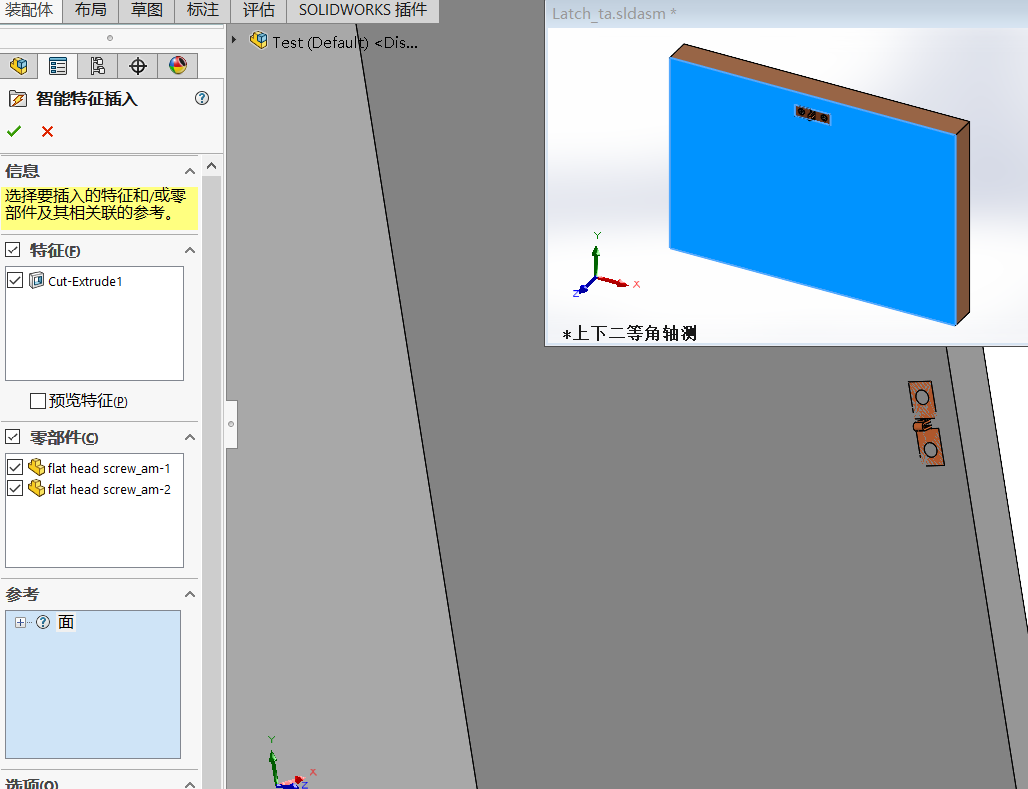

点击零件出现闪电图标后,点击它即可进入智能特征插入界面,选择合适的参考即可。


END
