SOLIDWORKS如何复制零部件时复制配合!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2023-04-19 15:06:34

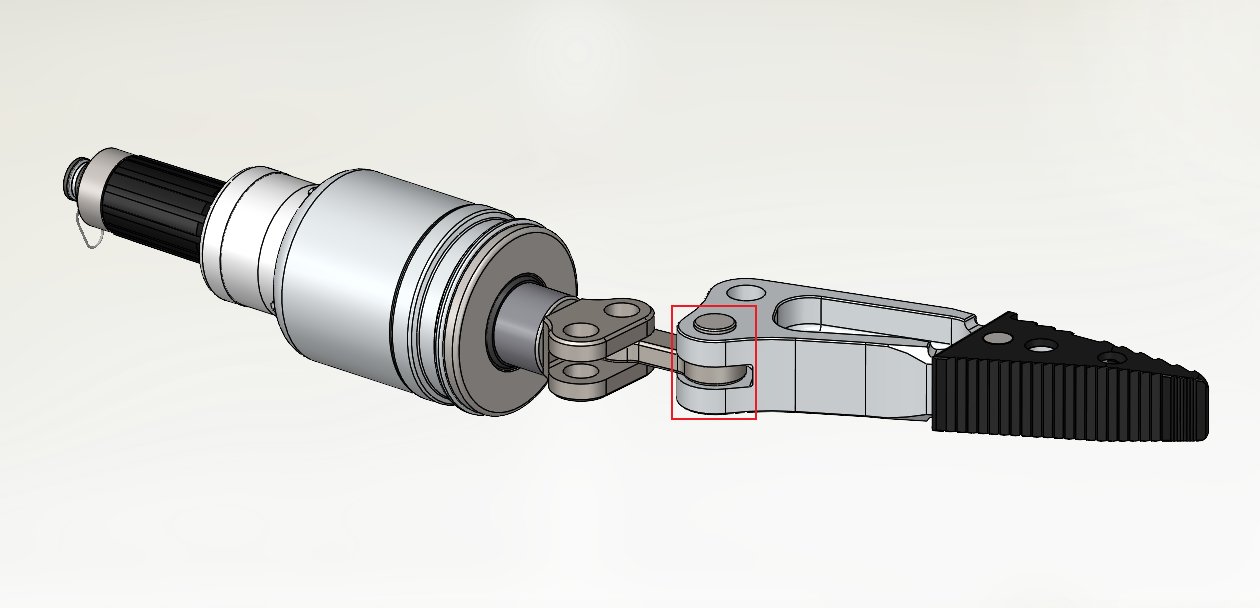

在使用SOLIDWORKS进行装配体建模时,可以复制零部件时复制配合,使用的是随配合复制命令,可以快速完成装配体的装配。以下面模型的销钉为例。

PART.1 选中要复制的零部件

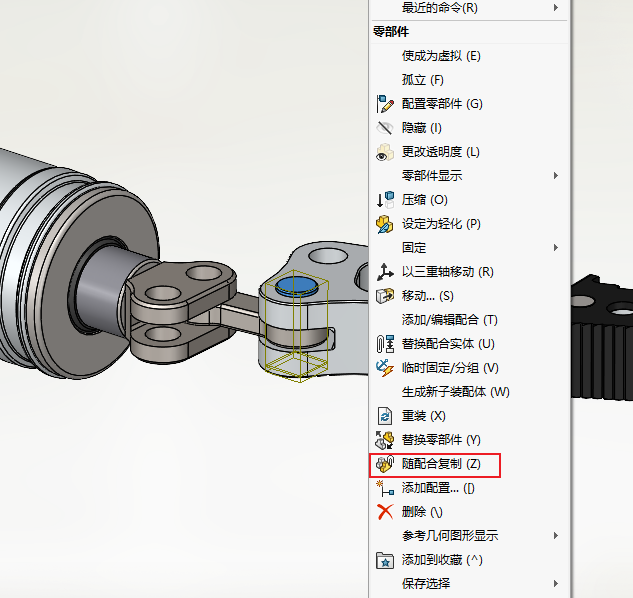

在设计树或绘图区域选中要复制的零部件,然后鼠标右击,选择随配合复制

PART.2 随配合复制属性管理

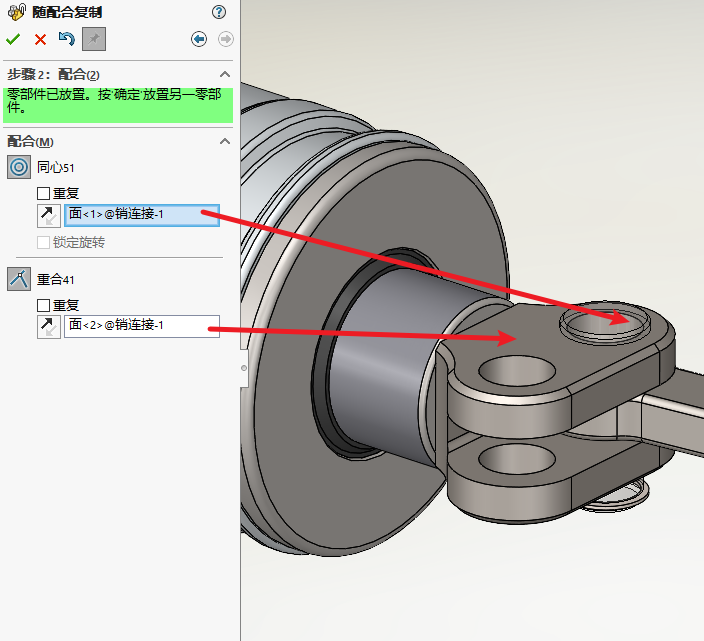

进入到随配合复制属性管理页面,点击下一步;然后选择相应的配合类型,在这里的是同心和重合。然后点击确定即可。

PART.3 重复操作

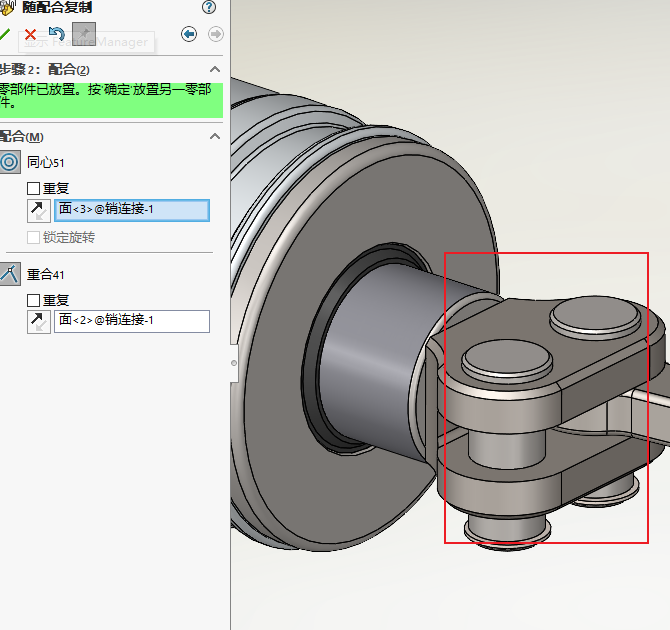

在点击确定之后,随配合复制属性管理页面不会立刻退出,可以继续添加复制。

复制完成后,点击红色的x,退出随配合复制命令。


END
