SOLIDWORKS多实体零件保存为装配体!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2023-04-07 09:16:16


设计师或工程师在使用SOLIDWORKS进行建模时,为了方便修改,往往会在一个零件文件中完成整体设计,然后通过其他命令将整个实体拆分为多实体零件。那么如何将多实体零件保存为装配体呢?


PART.1 修改实体名称


将零件建模好后进行保存。

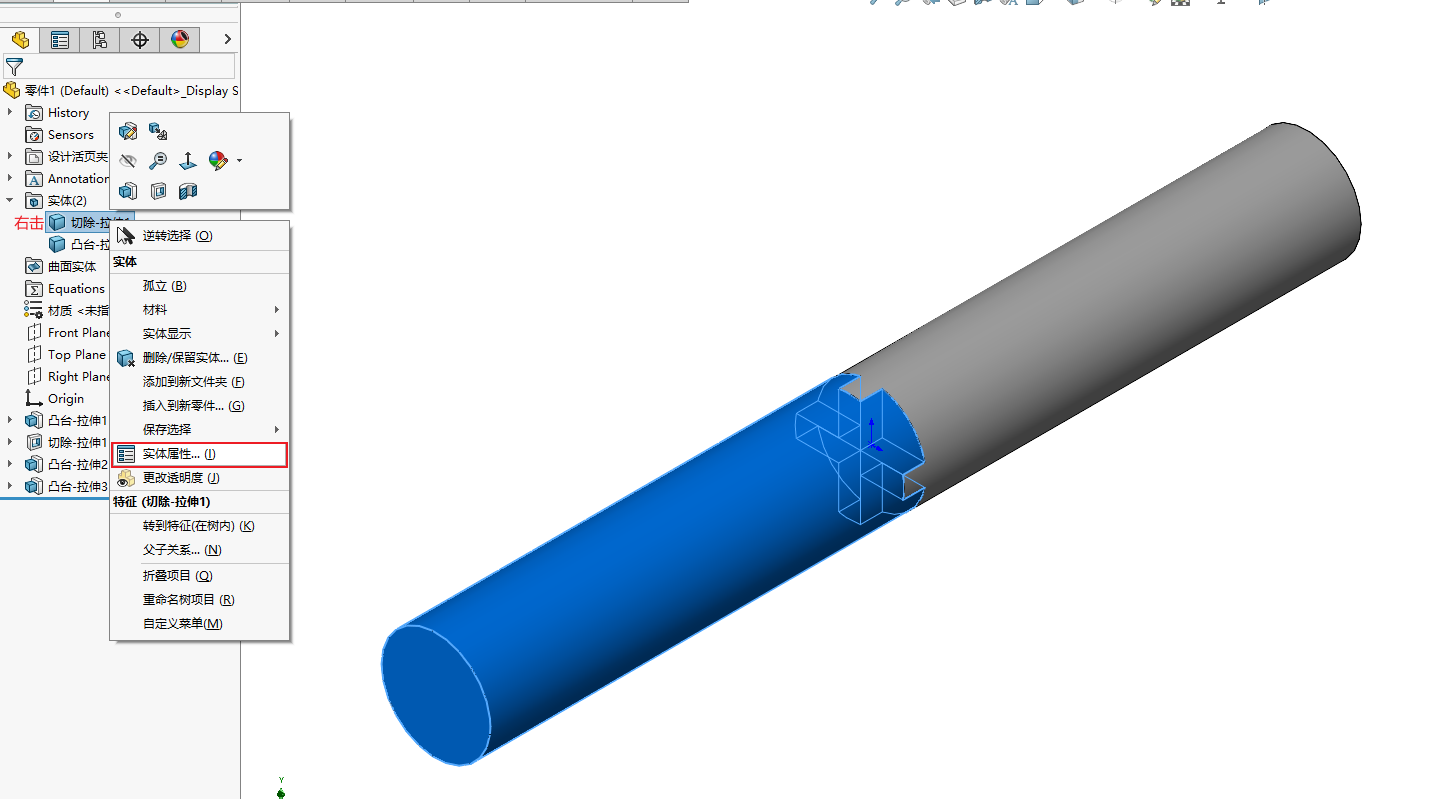

在设计树中找到实体文件夹,右击实体>实体属性,此处我将名称改为凹柱。



PART.2 保存实体

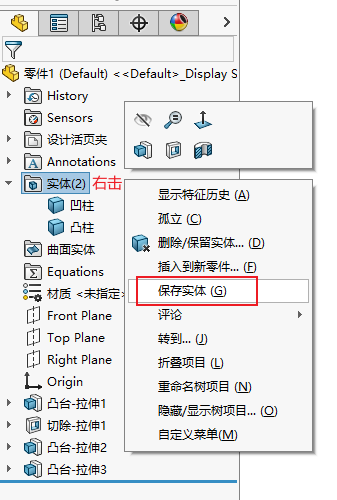

右击实体文件夹,点击保存实体,然后指定零件和装配体模板。



PART.3 选择要保存的实体

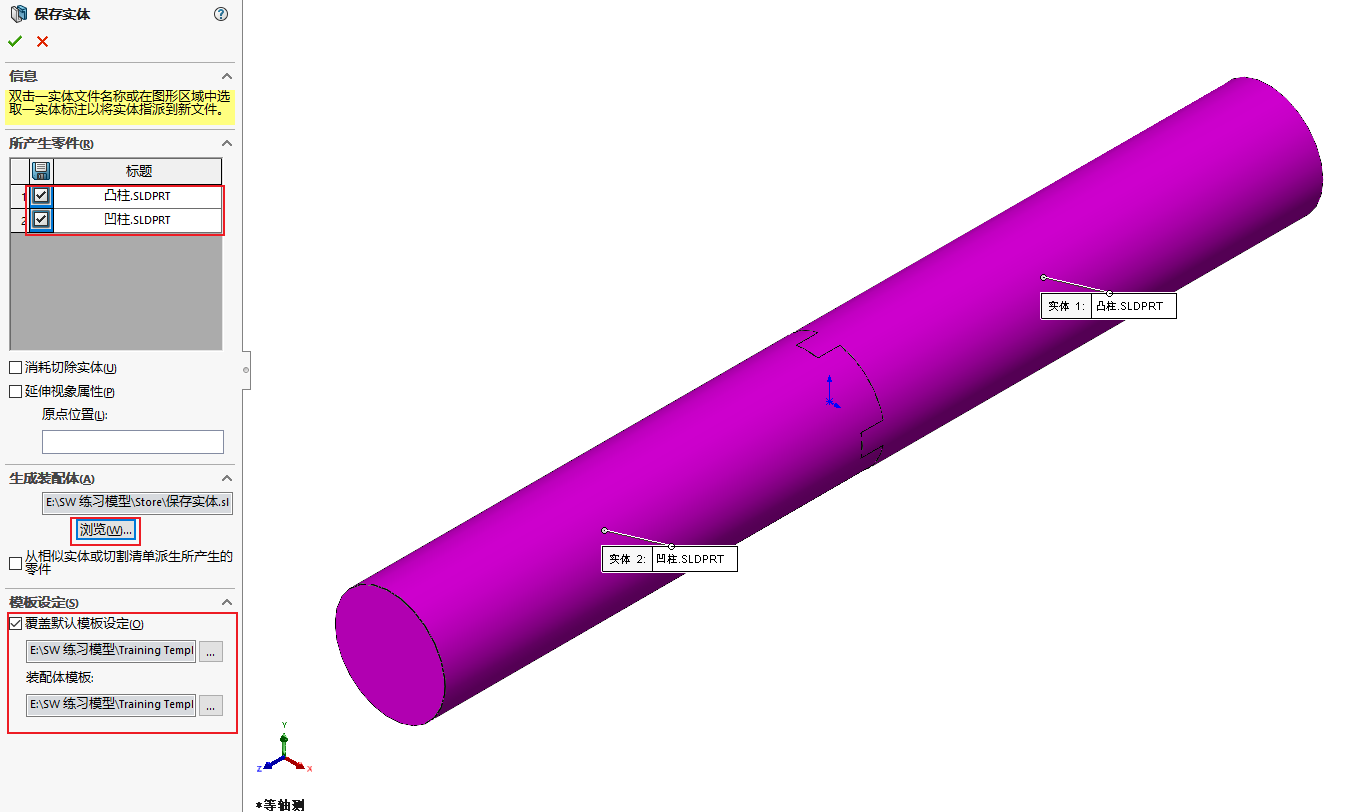

在保存实体属性栏中选择保存的零件,装配体保存位置和相关文件模板。

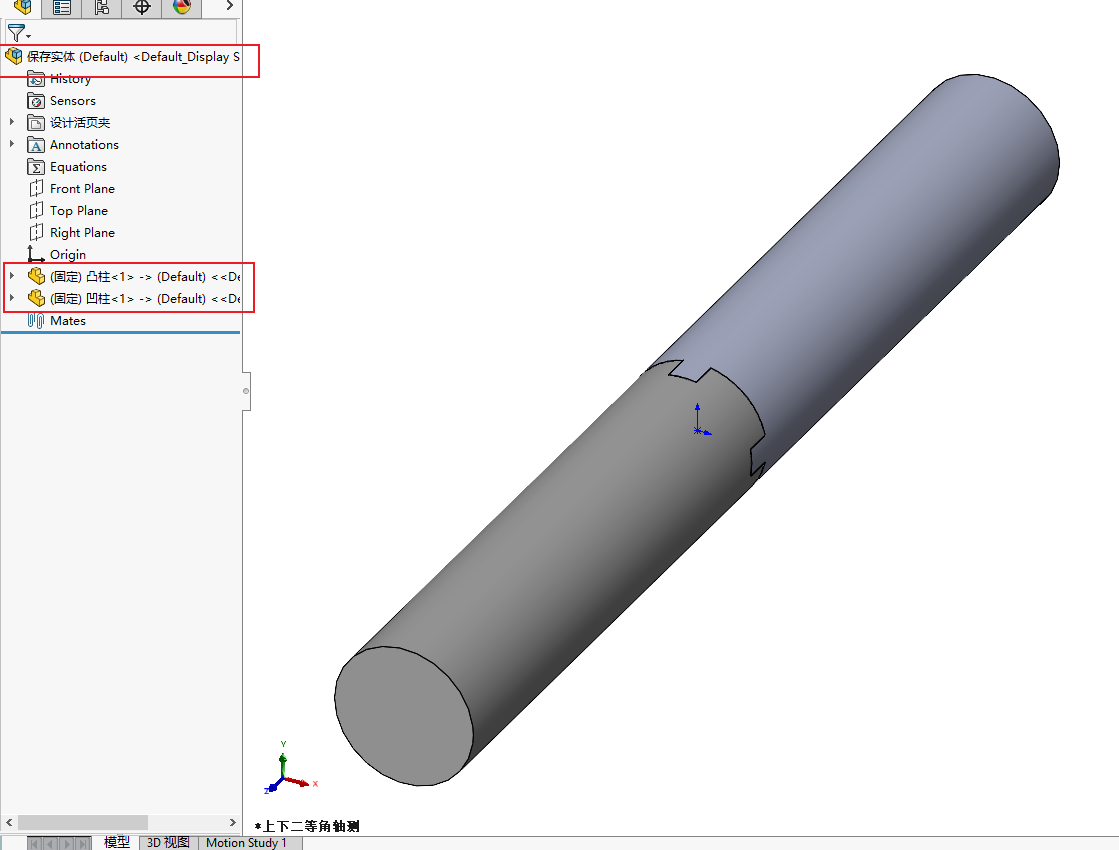

点击确定,最后会得到一个装配体文件


END
