SOLIDWORKS 拉伸切除如何形成曲面!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2023-02-21 16:01:29


SOLIDWORKS拉伸切除命令是我们常用的实体命令,通常拉伸切除后形成的特征的底面都是水平平面,如果我们想在圆弧面上进行拉伸切除,并且形成的特征的底面是圆弧面,可以实现吗?答案是可以的,接下来我们来看看怎么操作。

PART.1 创建有圆弧面的实体


新建一个具有圆弧面的实体,并在圆弧面上方新建一个基准面。

PART.2 创建草图


在新建的基准面上创建一个用于拉伸切除特征的草图。

PART.3 到离指定面指定的距离

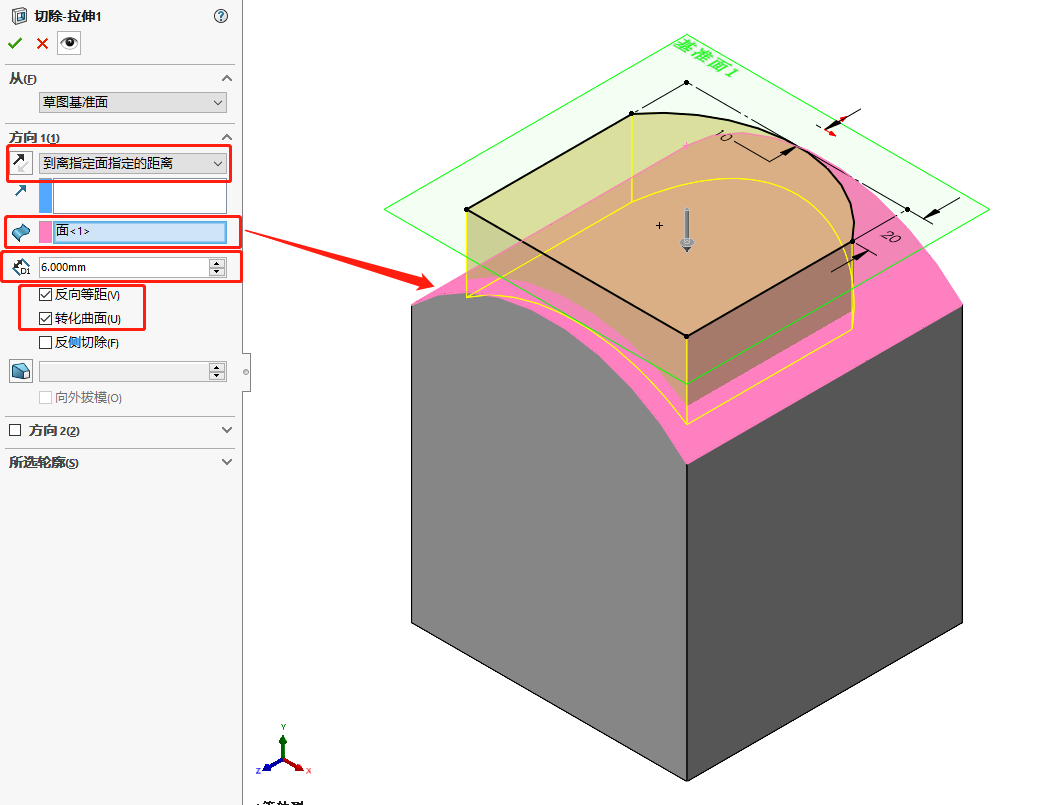

选择拉伸切除命令,选择进行拉伸切除的草图特征,终止条件选择:到离指定面指定的距离,输入距离值,勾选反向等距;勾选转化曲面,拉伸切除后的曲面半径和原曲面半径相同;不勾选转化曲面,则拉伸切除后的曲面半径等于原曲面半径减去拉伸的距离,距离值不能过大,否则特征不能被创建。



上面这是第一种方法,下面来介绍第二种方法。


PART.1 创建有圆弧面的实体


新建一个具有圆弧面的实体。


PART.2 创建草图


使用模型底面作为草图基准面,创建用于拉伸切除特征的草图。

PART.3 从曲面/面/基准面


选择拉伸切除命令,选择进行拉伸切除的草图特征,开始条件:从曲面/面/基准面,选择曲面,终止条件:给定深度,输入距离值,确定。这种方式创建的特征,拉伸切除后的曲面和原曲面半径相同。



以上便是两种拉伸切除形成曲面的方法,如果大家还有更好的方法,欢迎留言讨论。
