SOLIDWORKS圆顶命令的使用!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2023-02-07 14:49:03


圆顶命令可在同一模型上同时生成一个或多个圆顶特征。圆顶命令大多用于形体造型,例如灯泡、子弹头等。

圆顶命令在【插入】-【特征】-【圆顶】。


PART.1 创建实体

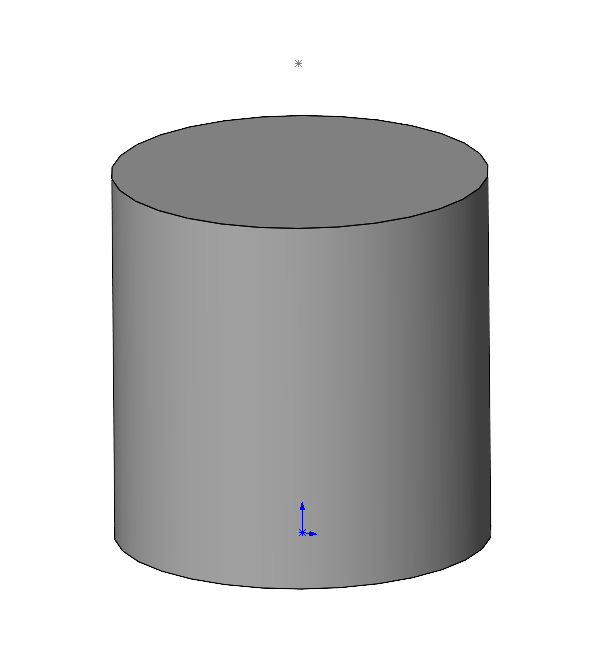

创建一个实体,在这里我准备了圆柱体,同时在实体上方创建一个点,作为约束点。

PART.2选择圆顶命令

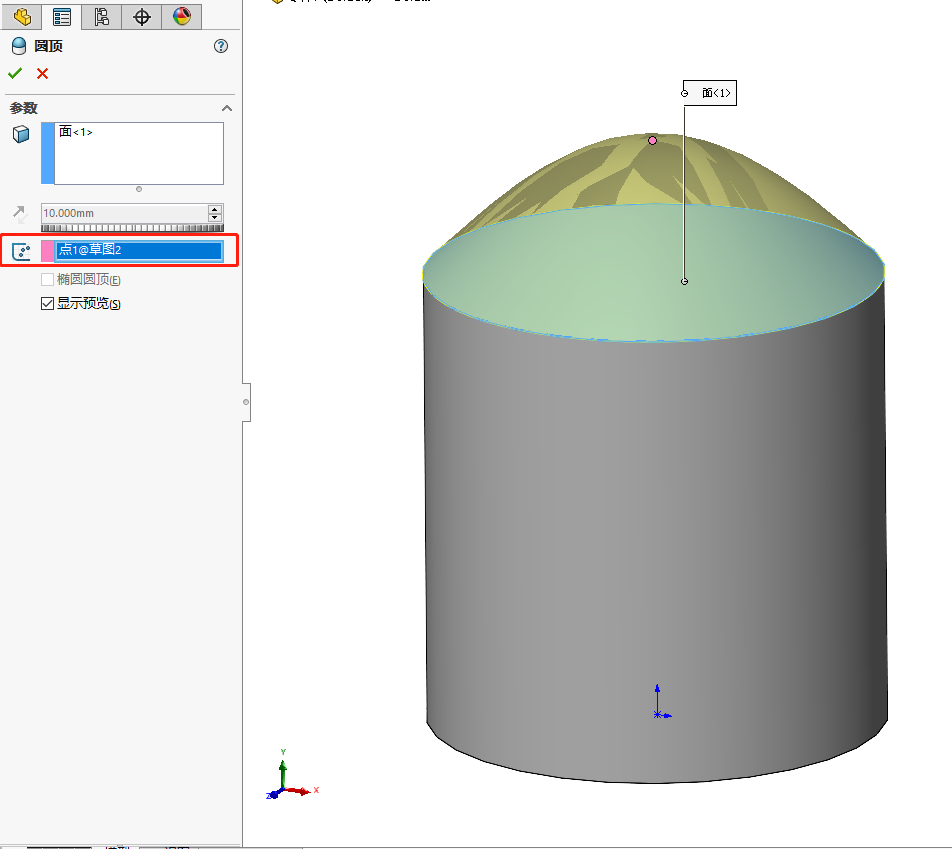

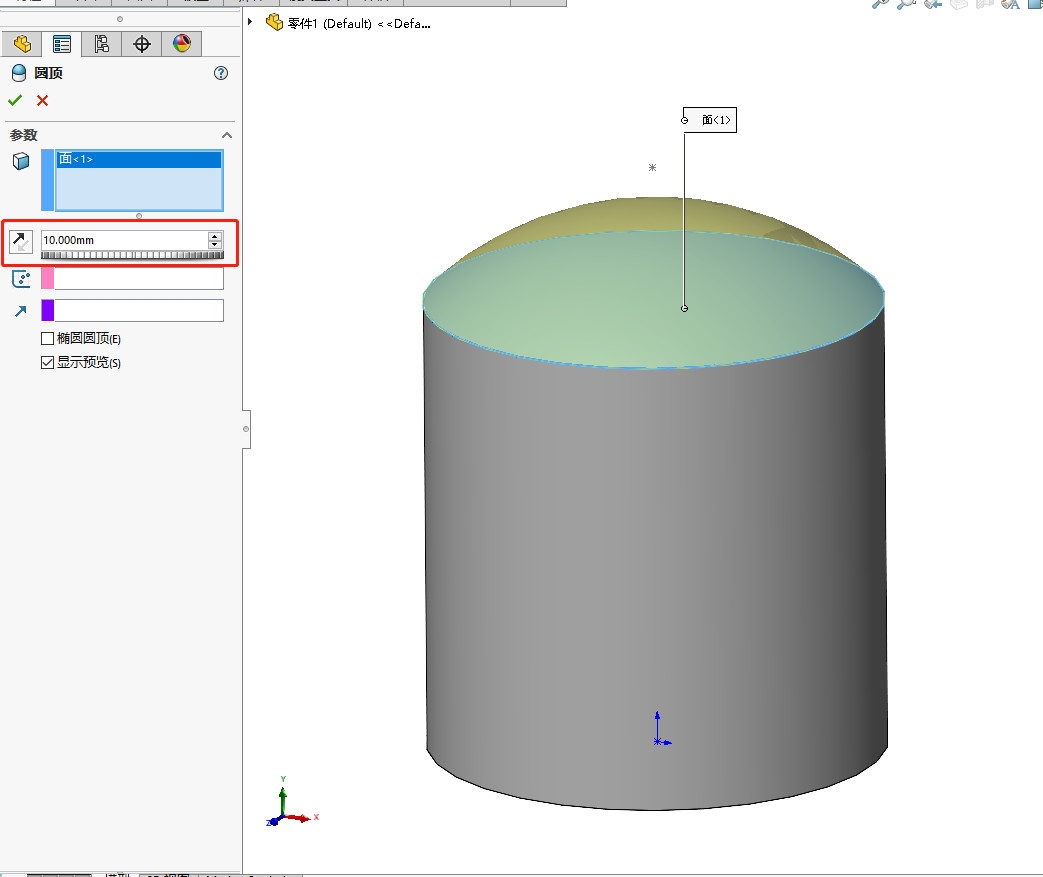

选择要圆顶的面,输入数值,该数值表示的是圆顶扩展的距离;还可以使用步骤1创建的点作为约束点,创建圆顶。


PART.3 勾选椭圆圆顶选项


勾选椭圆圆顶选项,圆顶变成了子弹头的形状。


SOLIDWORKS圆顶命令作为一个比较特殊的命令,平常比较少使用,大家可以先简单了解。
