SOLIDWORKS创建Excel设计表!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2023-01-11 09:53:01


SOLIDWORKS可以使用Excel设计表来生成多个配置,设计表可以更改特征的尺寸值和压缩状态。以下面的零件为例,使用设计表更改直径、高度、六边形宽和特征压缩状态。


PART.1


【插入】-【表格】-Excel设计表】,选择自动生成,确认。

PART.2


点击确定后会弹出尺寸框,选择要添加到设计表的尺寸。先选择高度和六边形宽这两个尺寸,确定。

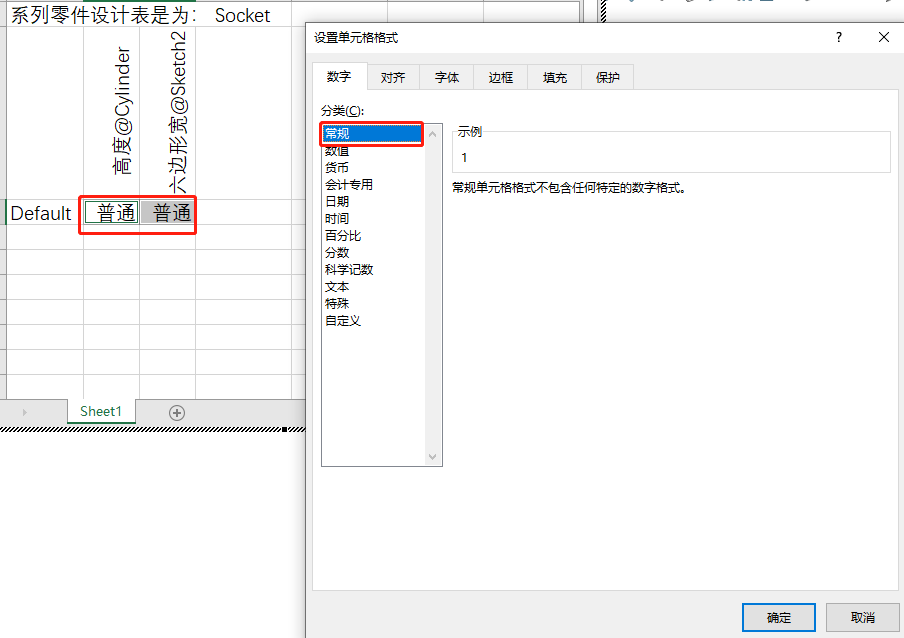

Tips:如果尺寸添加到设计表中,尺寸数值显示为普通,则需要修改单元格格式,将格式改为常规,就会显示为尺寸数值了。


PART.3


设计表还需要添加其他尺寸或特征信息,双击阵列特征和尺寸,将阵列特征和直径尺寸添加到设计表中。


设计表中D3格显示为解除压缩,并没有下拉选项框。


此时,点击绘图区域,退出设计表,然后在配置中右击表格,点击编辑表格,软件会对表格进行更新,此时D3格已变为U,此时可以对设计表中的特征进行压缩或解除压缩。



PART.4


上面已经对表格进行了相应的编辑,下面进行配置的添加。编辑表格,更改配置的名称、尺寸或特征压缩状态。


PART.5


编辑完成后,点击绘图区域,关闭表格,此时表格中的编辑好的配置已添加到配置中,双击即可激活配置。



END
