SOLIDWORKS如何进行圆弧标注!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2022-12-05 17:00:49


在SOLIDWORKS绘制圆弧或者圆时,通常我们的标注都是圆心到圆心的距离标注,其实还可以标注圆弧到圆心、圆弧到圆弧之间的距离。


在使用智能尺寸进行尺寸标注时,通常是选择点或线进行标注,但是我们不能选择圆弧的端点,所以通常都是选择圆心进行标注。


下面我们来看看如何进行圆弧和圆弧之间的标注。


PART.1

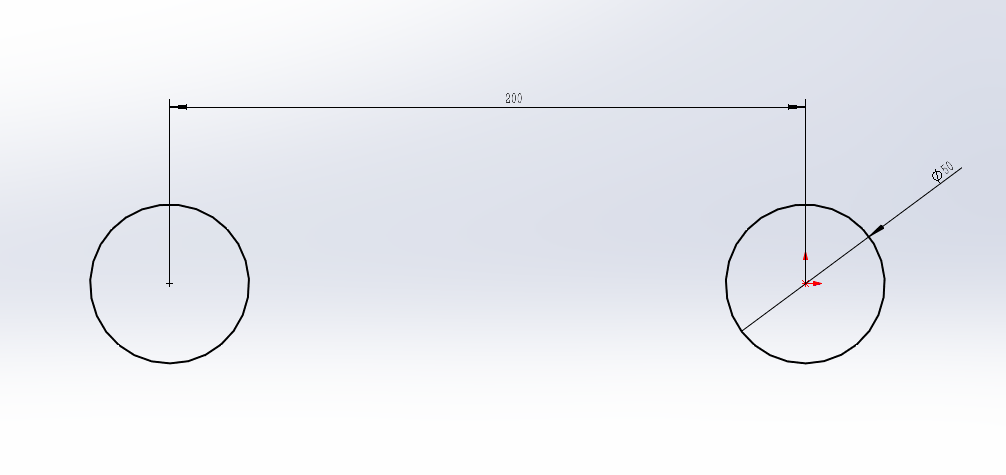

点击智能尺寸,对两个圆进行标注,软件会自动选中圆心进行标注。


PART.2

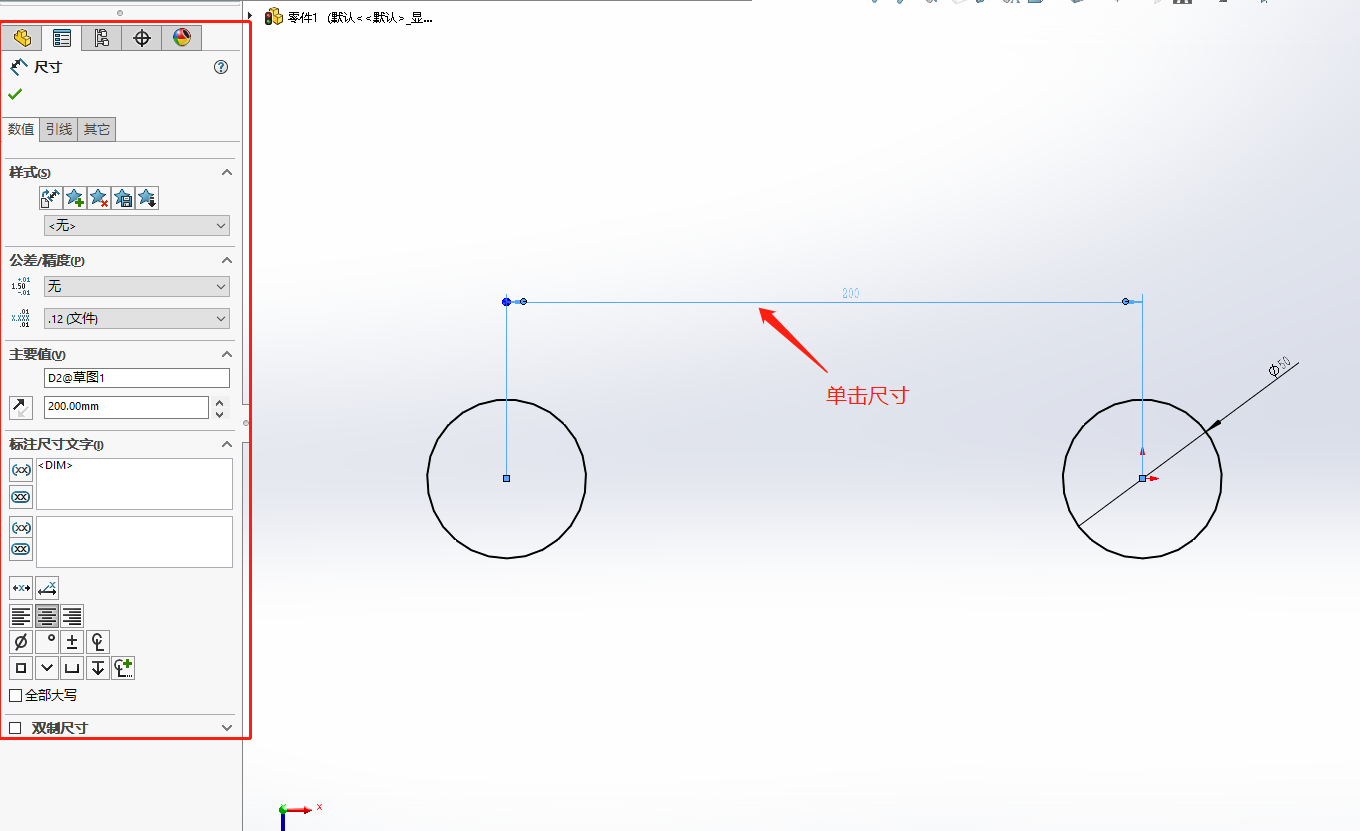

点击尺寸,弹出尺寸属性管理器。


PART.3

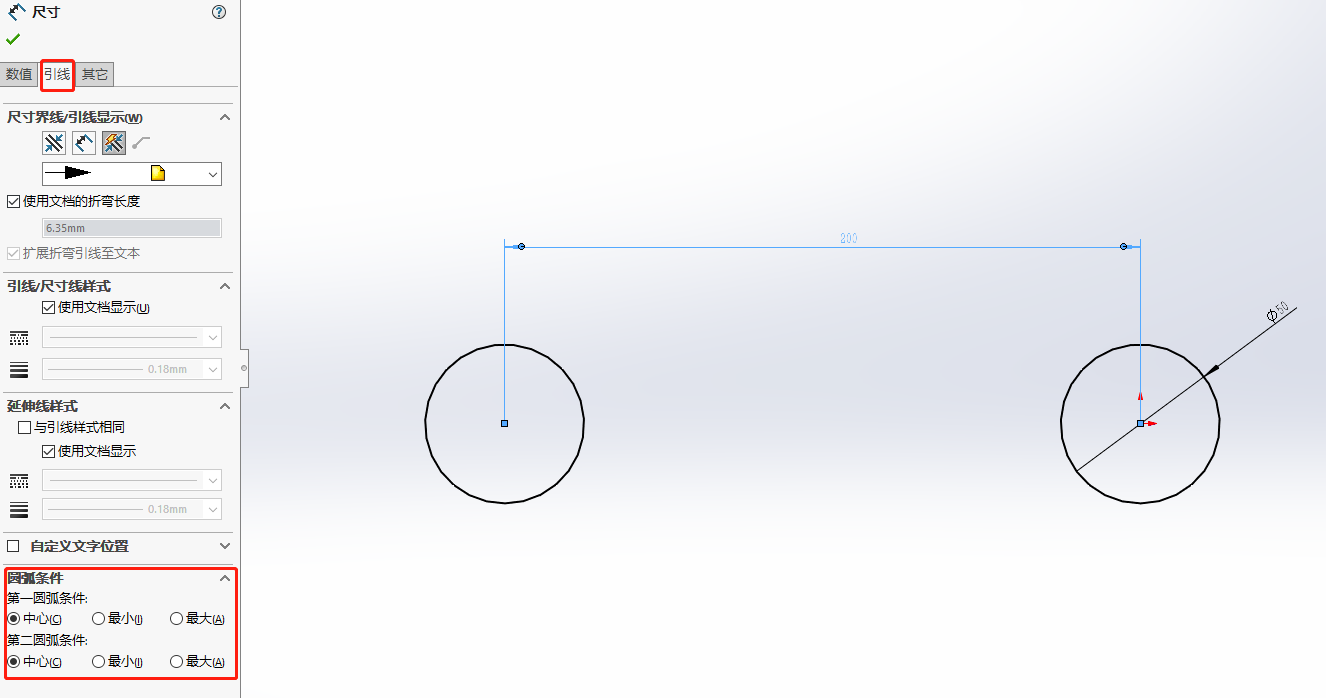

在属性管理器中找到引线,看到最下面的圆弧条件,这里可以更改尺寸的标注条件,可以修改为圆弧之间的尺寸标注。

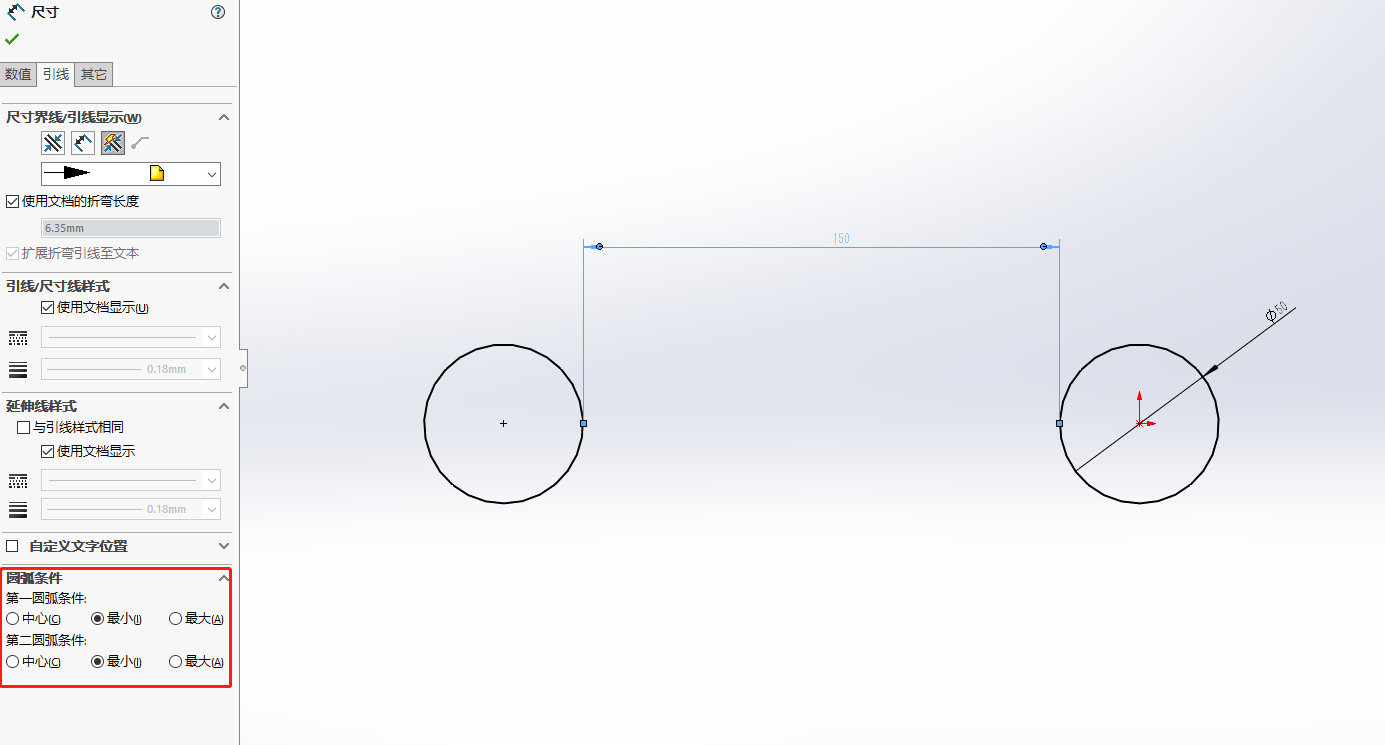

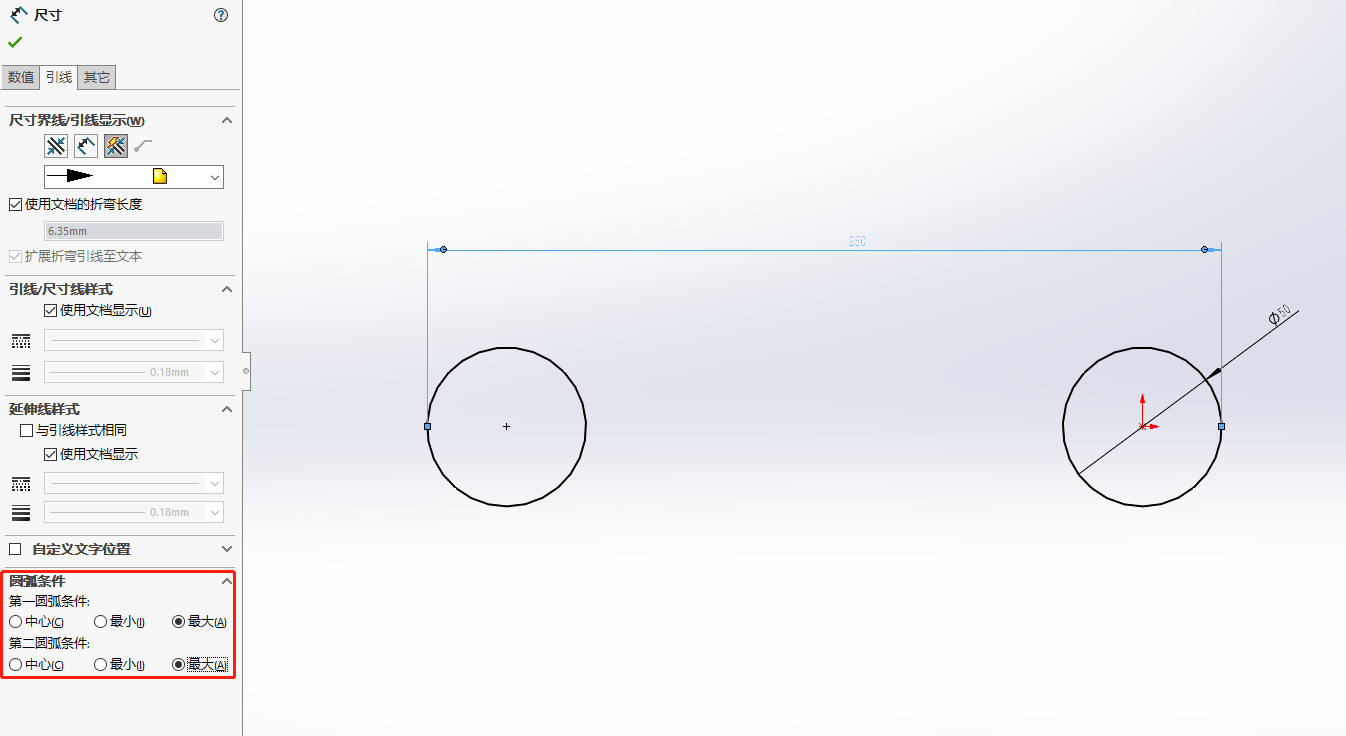

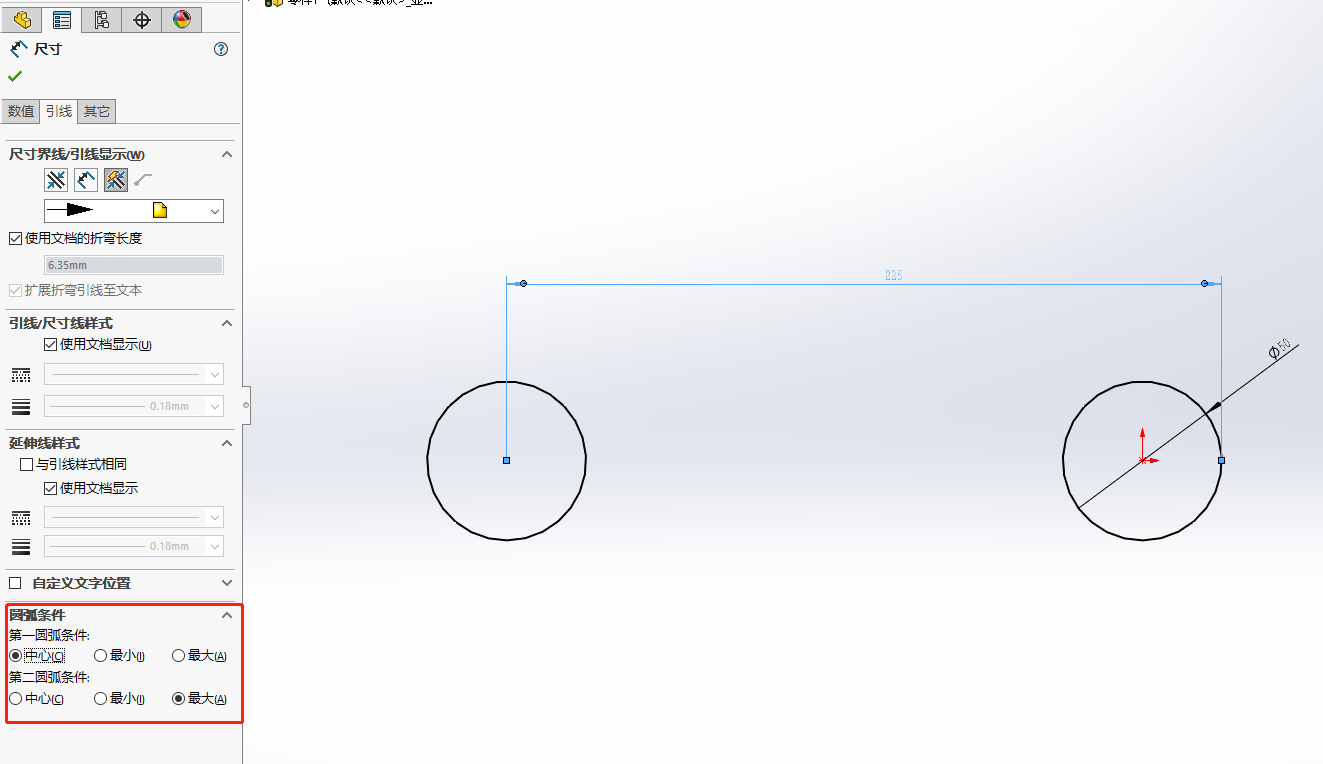

第一圆弧条件和第二圆弧条件可以根据需求来进行选择。例如:

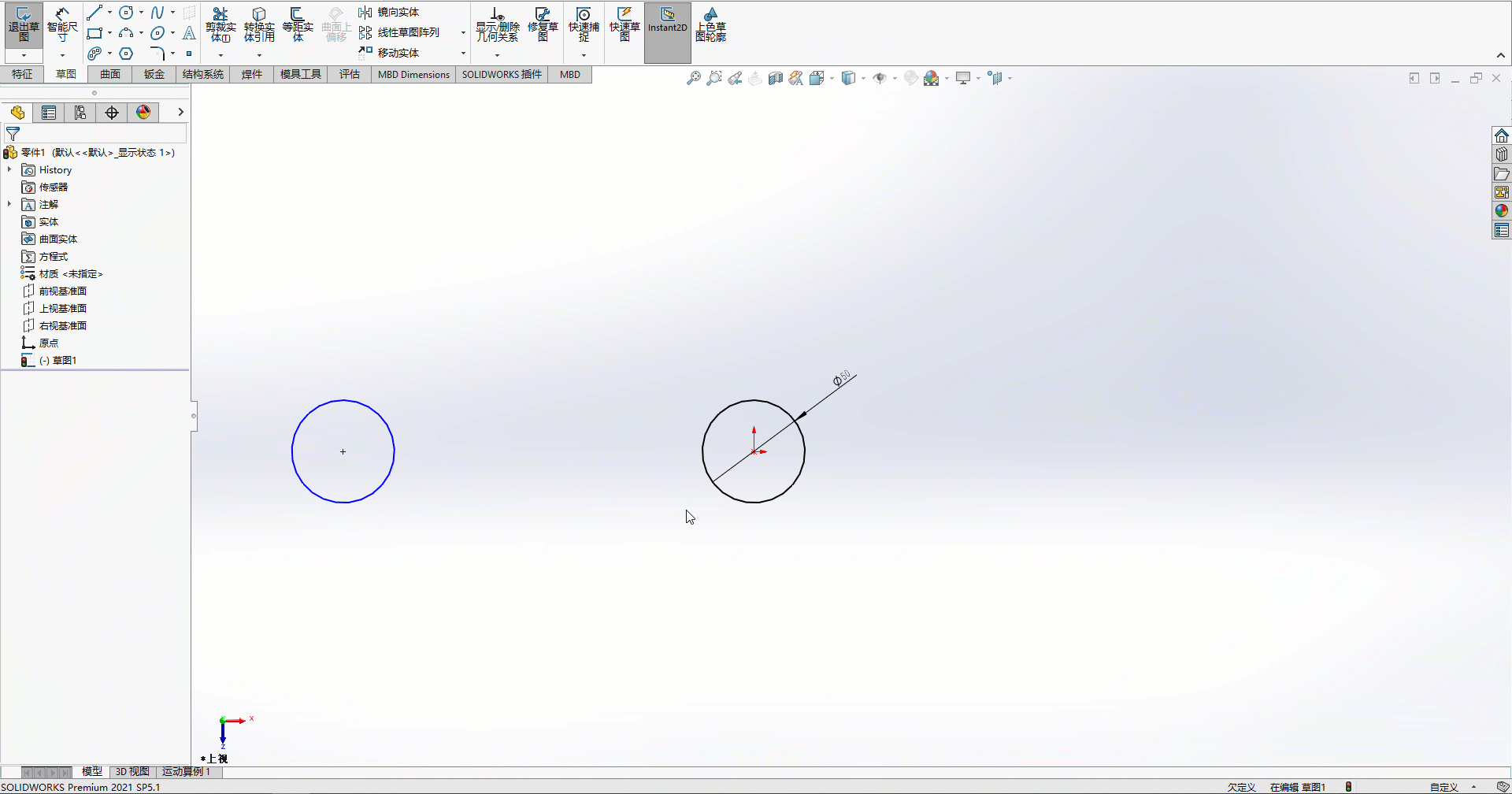

圆弧尺寸标注还可以使用快捷键SHIFT。点击智能尺寸,按住SHIFT键可选择圆弧。请看GIF动图。
