SOLIDWORKS焊件草图如何进行分割!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2022-11-22 16:59:44

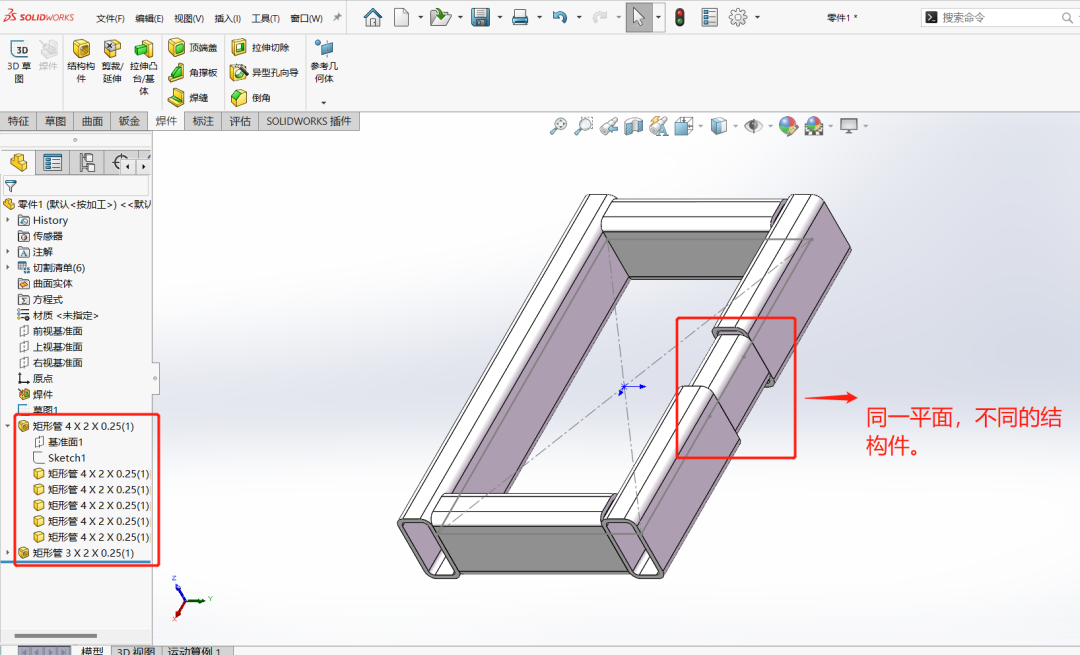

SOLIDWORKS工程师常常要设计一些焊件,在同一草图中如何创建不同的焊件规格呢?可以使用分割实体功能。以下面这个模型为例。



PART.1

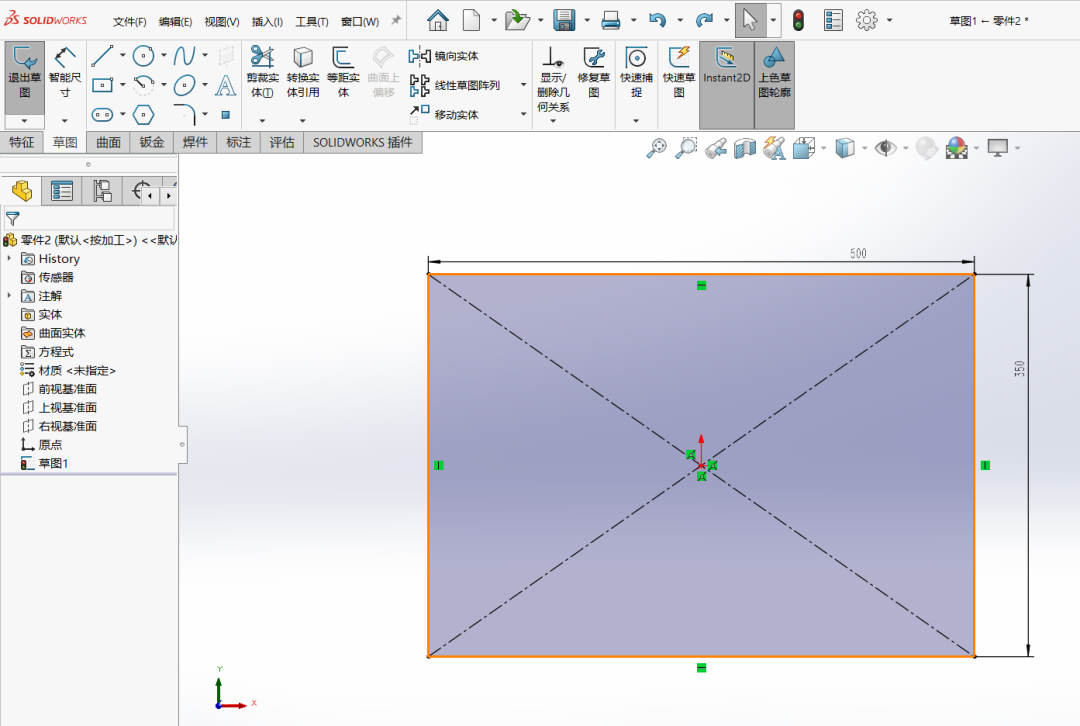

绘制草图并进行完全定义。

PART.2

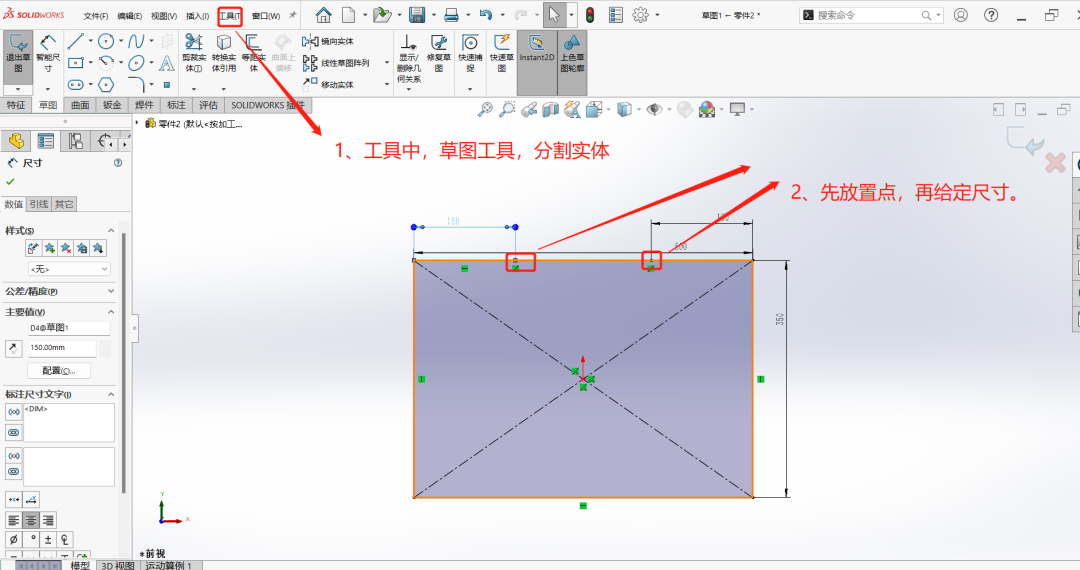

使用分割实体功能。

#【工具】-【草图工具】-【分割实体】

PART.3

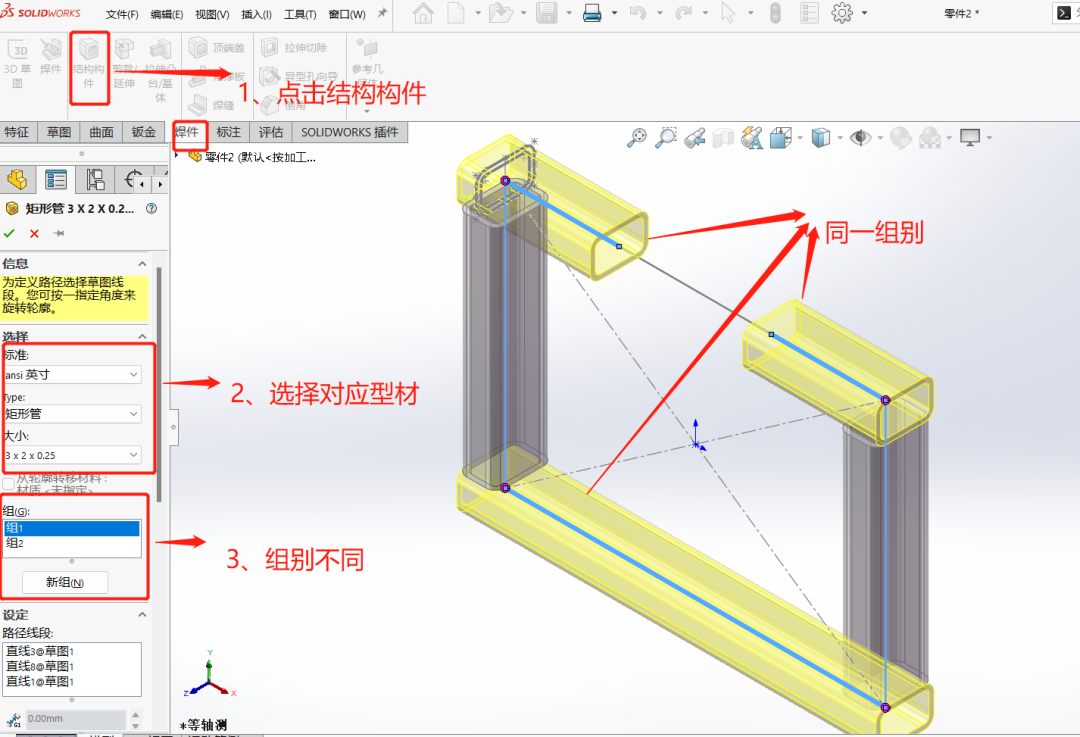

再焊件命令栏中点击结构构建,在属性栏中选择型材、规格等属性。

PART.4

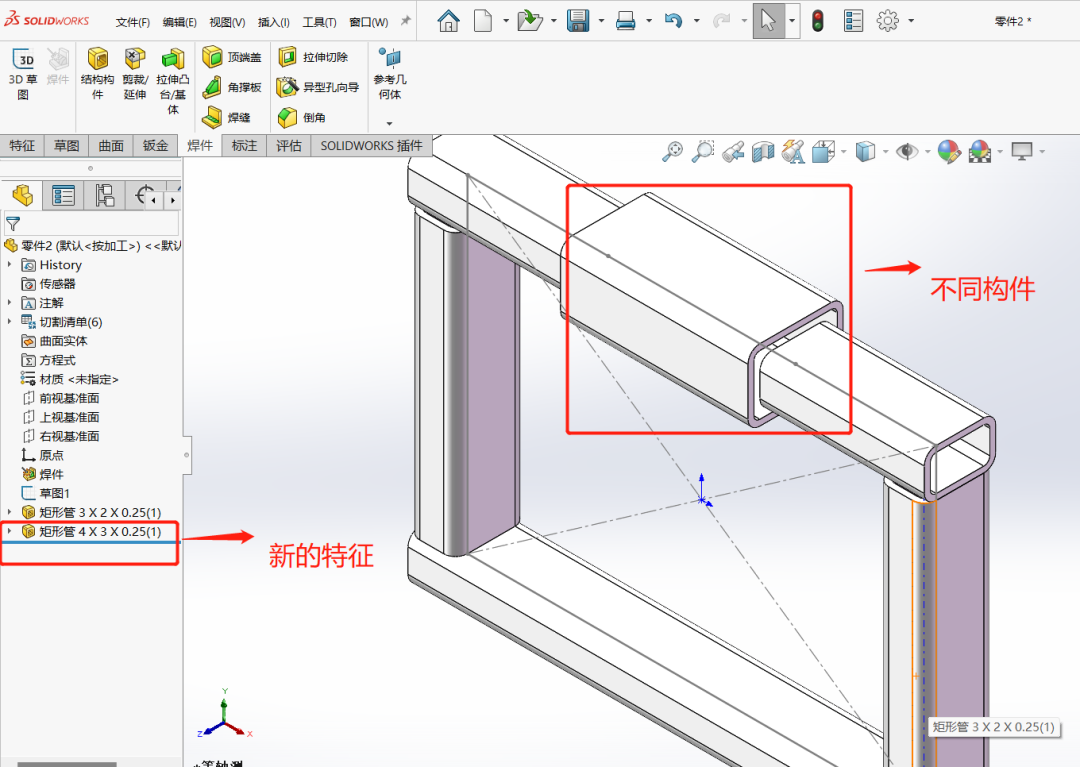

不同规格的结构构件要进行重新创建,生成一个新的特征。
