SOLIDWORKS 工程图尺寸颜色的更改!

作者:旺仔 浏览: 发表时间:2022-08-26 17:25:57


当我们在使用SOLIDWORKS制作工程图时,有时候需要用到很多尺寸。为了便于区分这些尺寸,我们可以调整工程图尺寸的颜色。

方法 1:通过图层更改尺寸颜色。


通过创建绘制图层,选择要添加到到图层的项目。将多个图层设置不同的属性(如颜色),图层中的项目就会产生不同的显示效果。


首先通过工具栏调出【图层】。



点击【图层属性】,下图红色方框中的图标。

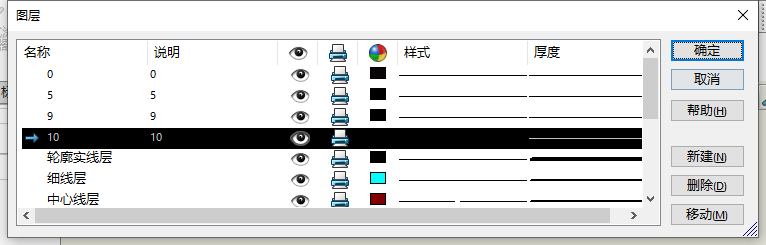

在图层对话框中选择“新建”按钮,创建一个新图层。

输入图层名称,选择图层所需的颜色,选择该图层的其他属性,在对话框中点击确定完成。



最后,选中要添加到图层的尺寸或者注释,可以选择一个或多个尺寸,点击图层选项框下拉菜单,选择要添加的图层,尺寸或注释就添加到该图层中了。



方法 2:使用线型工具更改尺寸颜色


首先通过工具栏调出线型工具



选中一个或多个尺寸,然后点击线型中的线色,然后从“编辑线色”对话框中选择所需的颜色,点击确定。



以上就是更改尺寸颜色的两种方法,易学易用。
