SOLIDWORKS 传感器的使用!

作者:广州辉旺信息科技有限公司 浏览: 发表时间:2022-08-11 16:24:32


现在很多工程师都把SOLIDWORKS当作只能建模的工具,但是SOLIDWORKS能做到的远远超乎您的想象。下面我将用水杯装多少克的水为例子讲述传感器的使用。

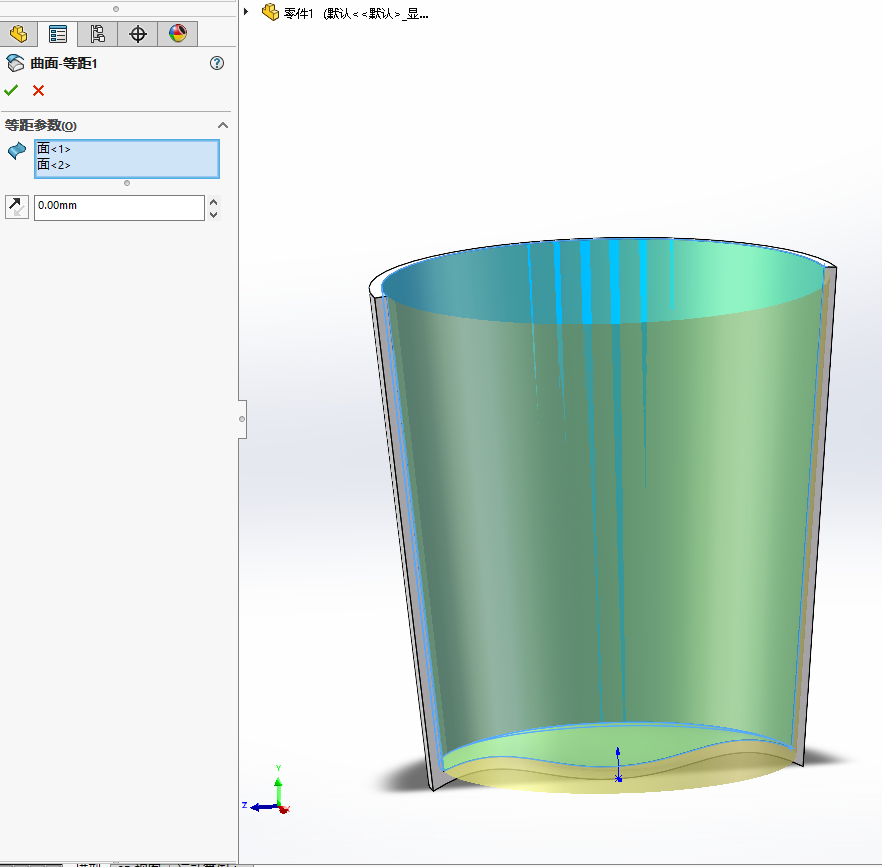

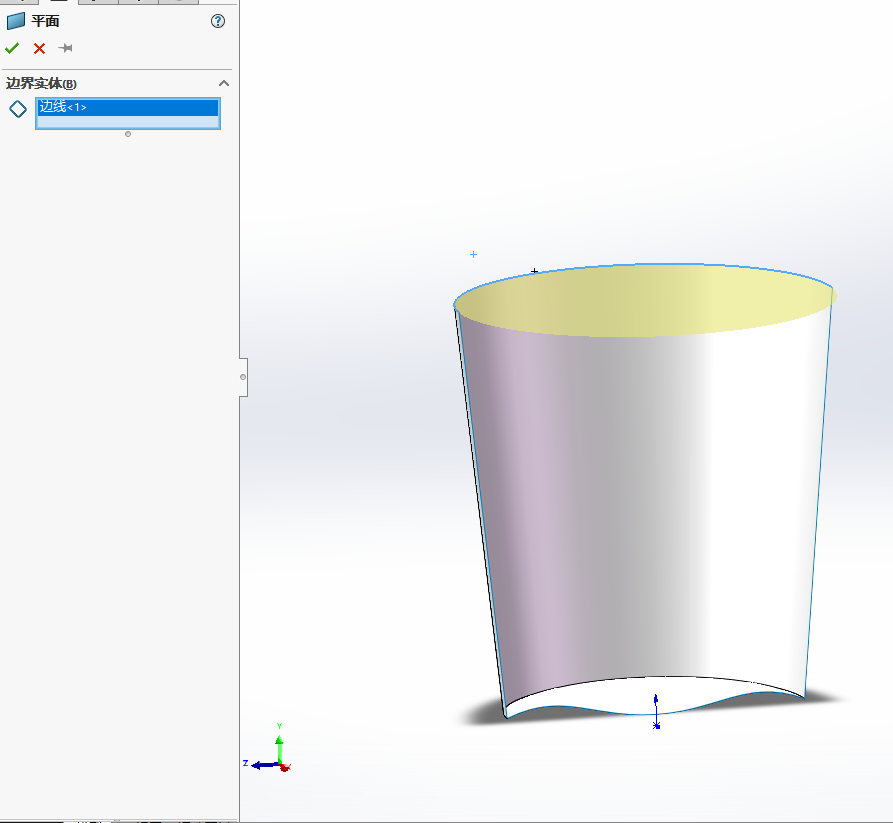

使用SOLIDWORKS创建一个杯子,使用命令【曲面】-【等距曲面】(距离为零)创建一个新的曲面特征,等距参数选择杯子内壁的面。使用命令【平面区域】封闭该曲面。

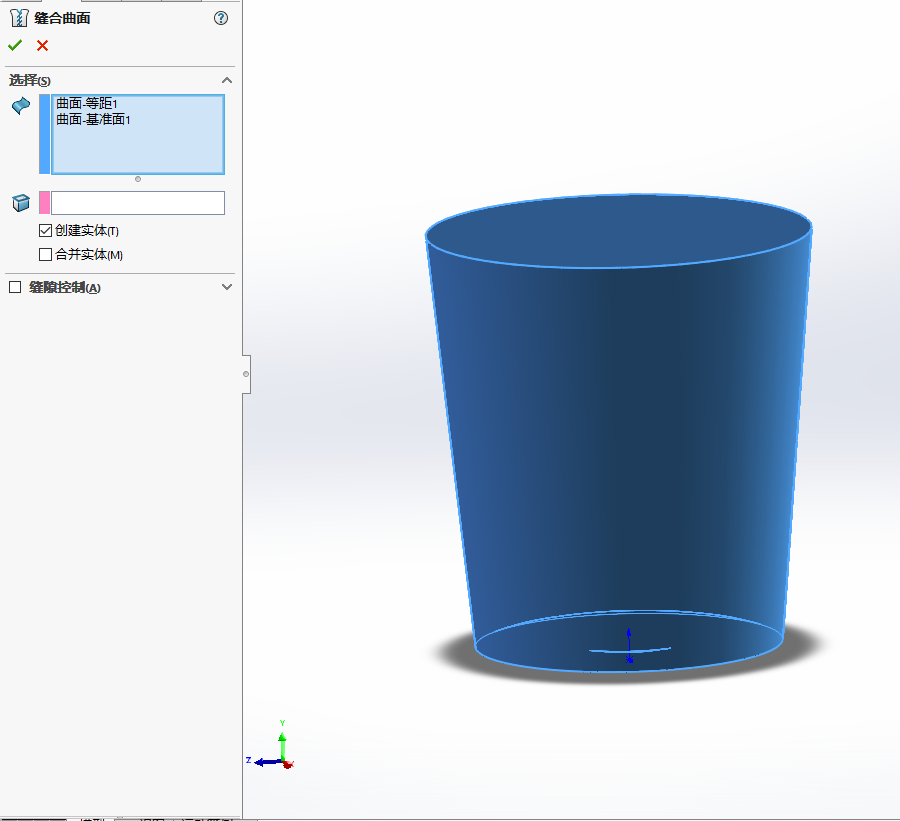

【缝合曲面】,选择创建实体复选框。

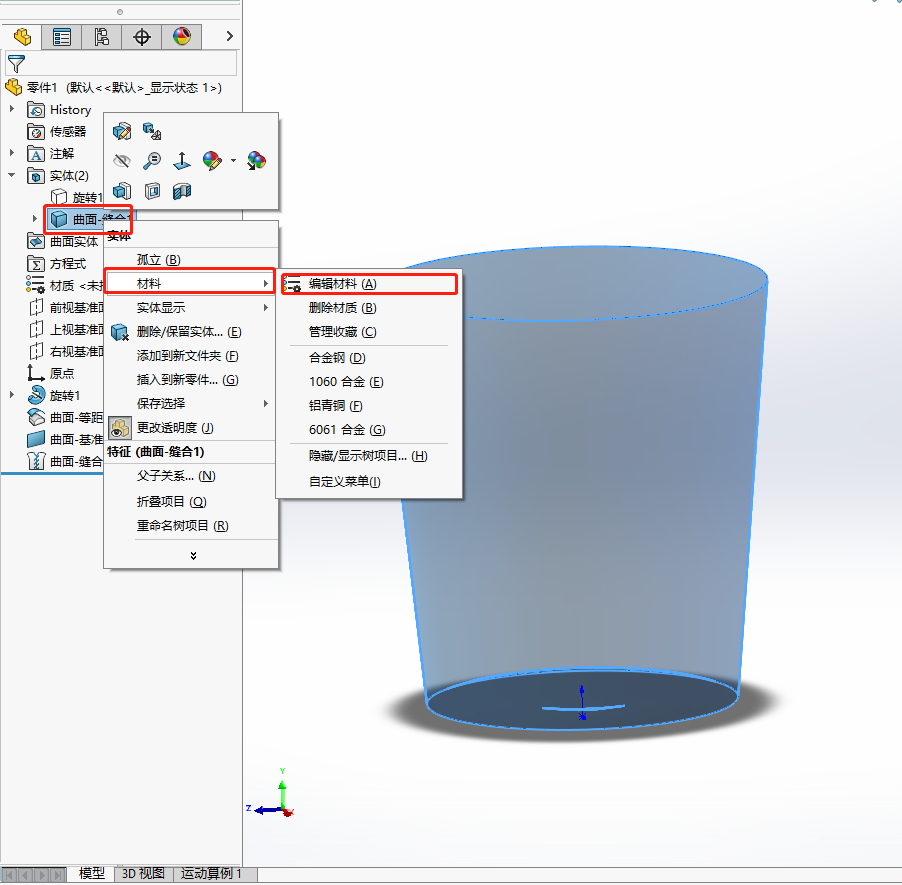

展开实体文件夹,右击选择曲面实体,点击【材料】-【编辑材料】,材料选择水。

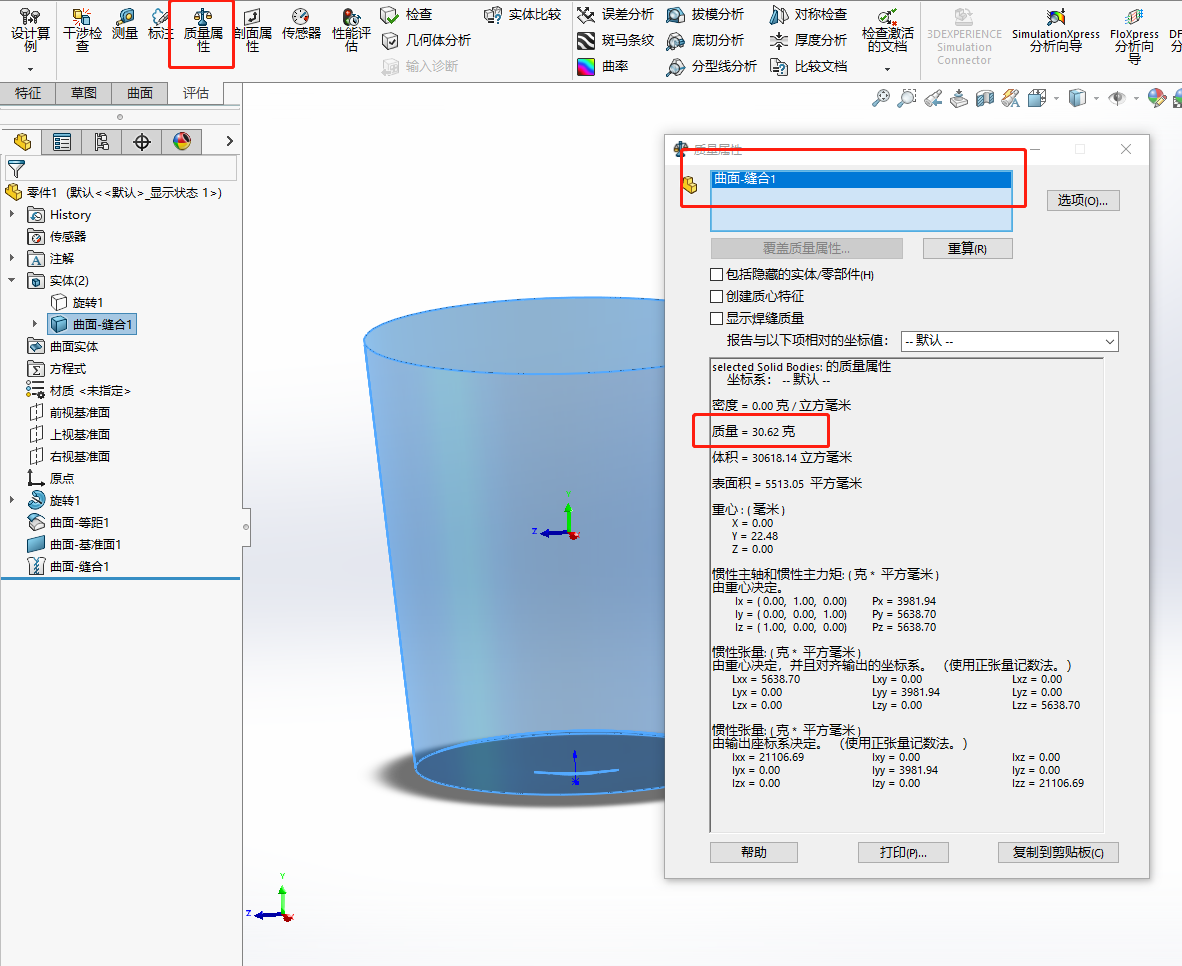

查看当前水的重量为30.62克,若想要该杯子装水100克,杯子直径要多大合适呢?

使用传感器工具,可以帮助我们计算出装满约100克水,杯子直径要多大。

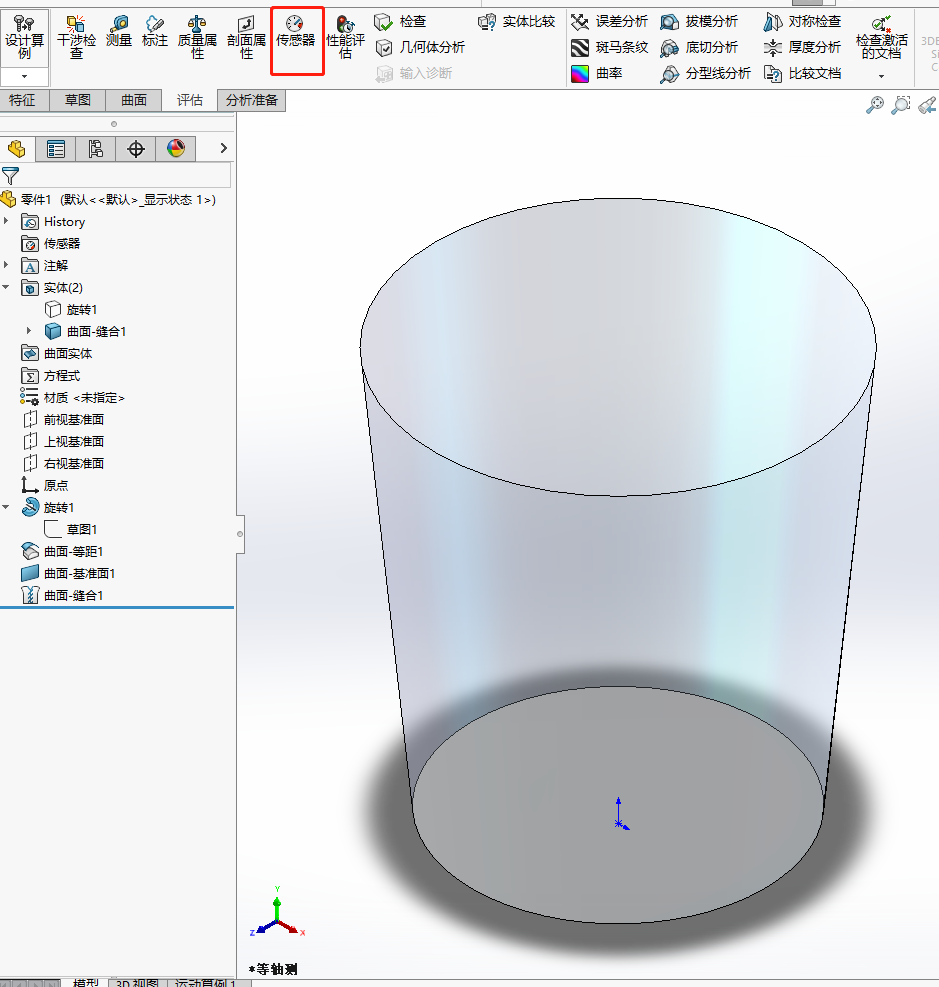

首先选择传感器工具。

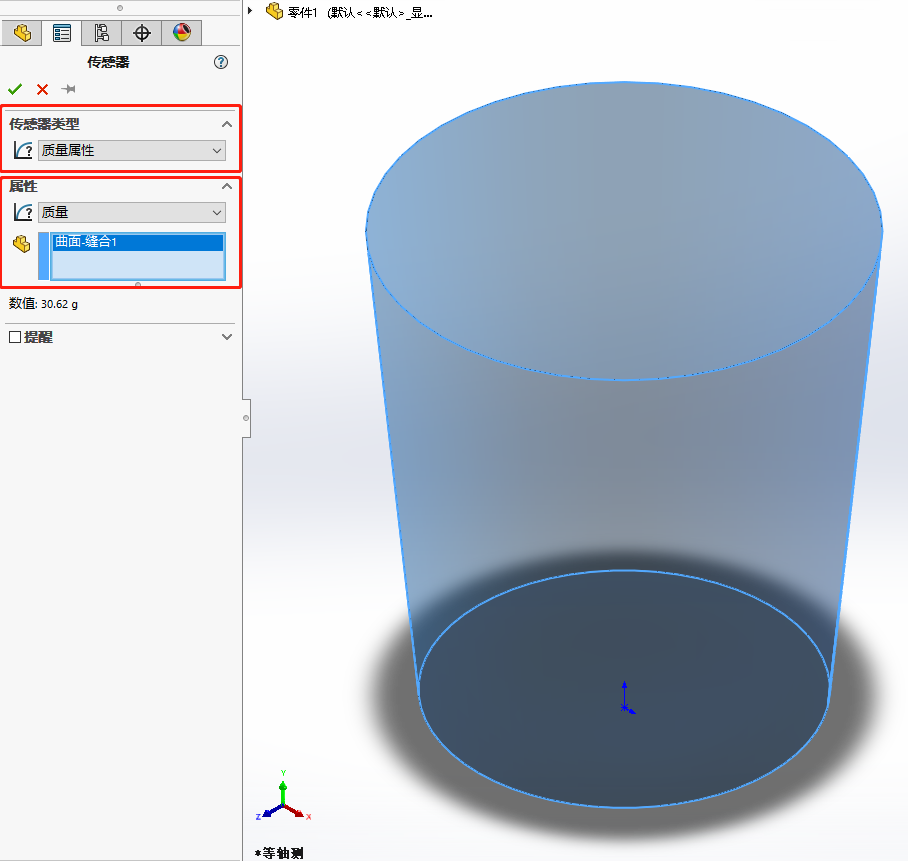

传感器类型选择质量属性,属性选择质量,点击确定。

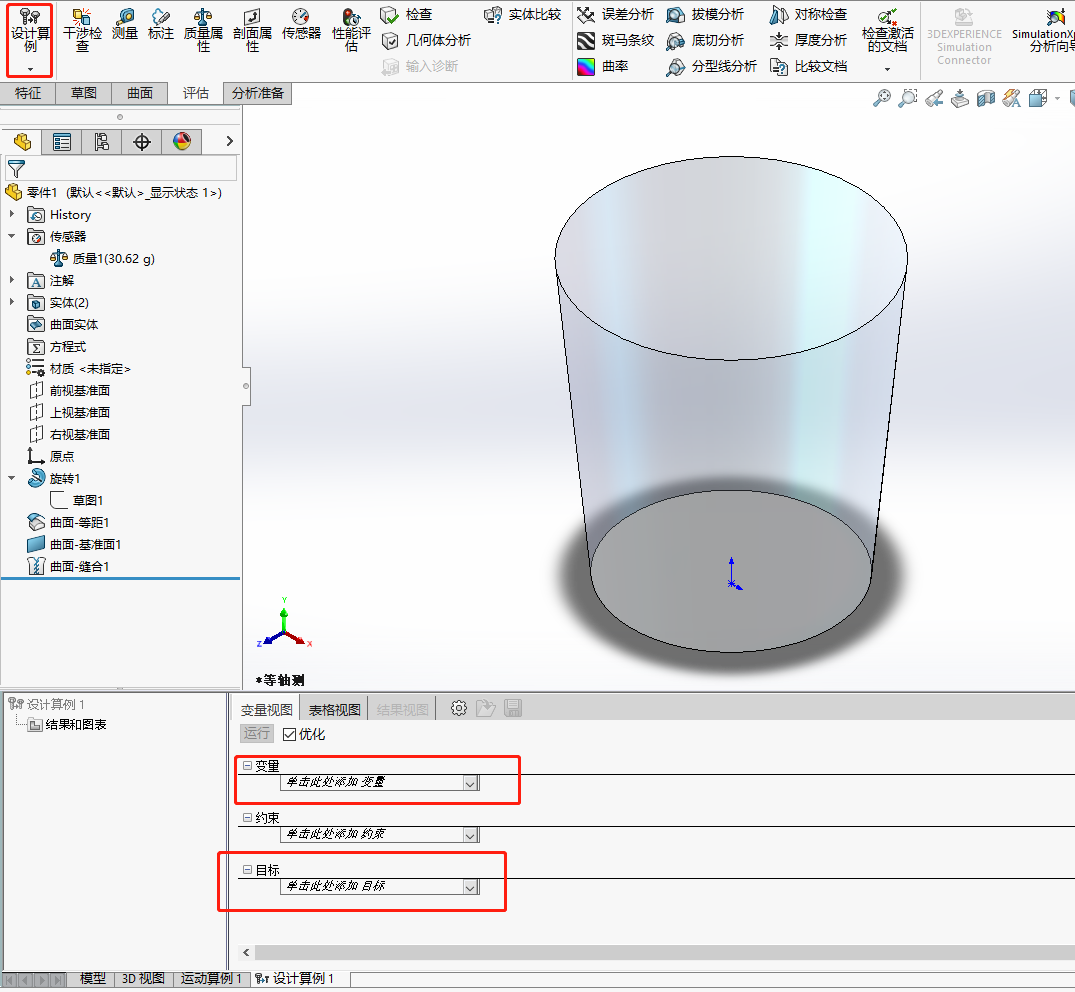

新建设计算例,在变量和目标栏中添加参数。

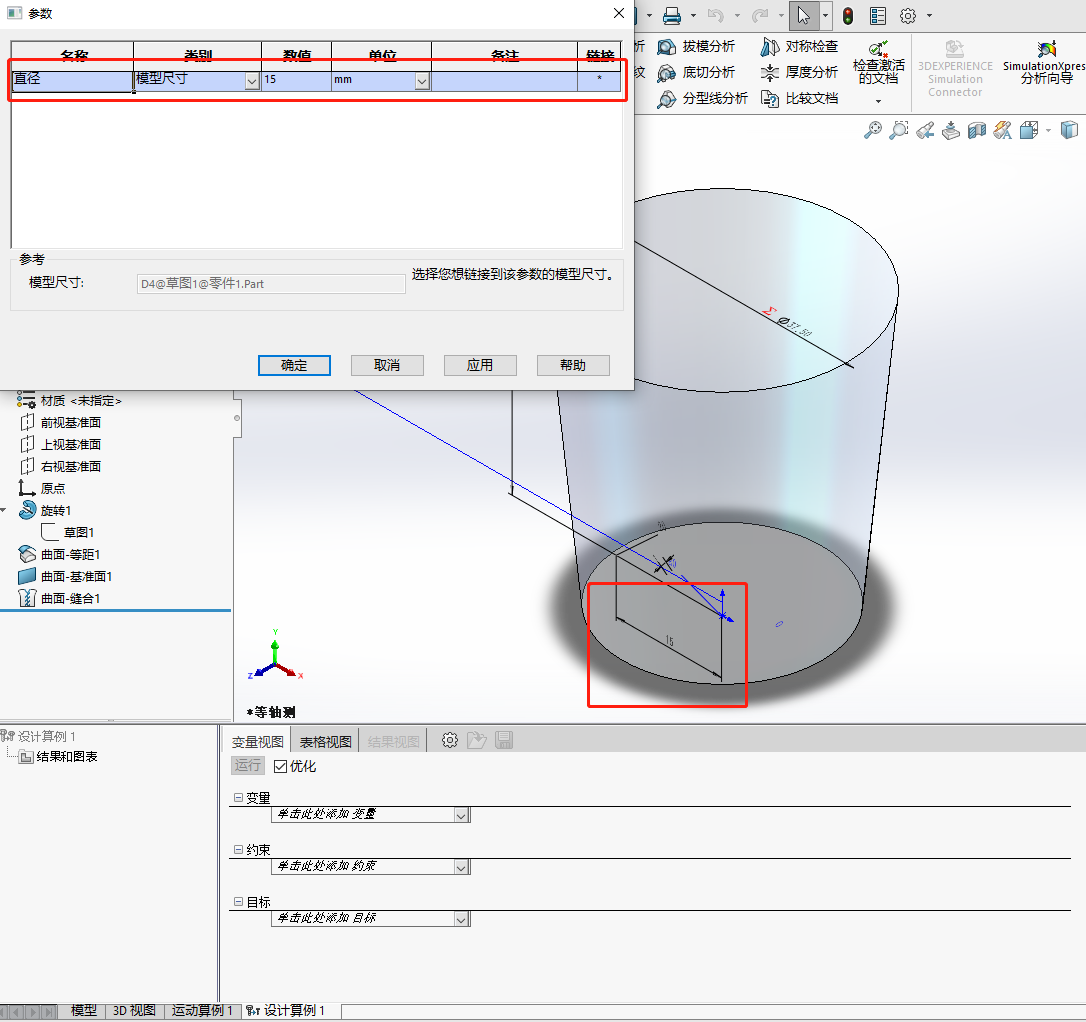

在变量栏中添加参数,在这里我选择底部直径15mm作为变量。

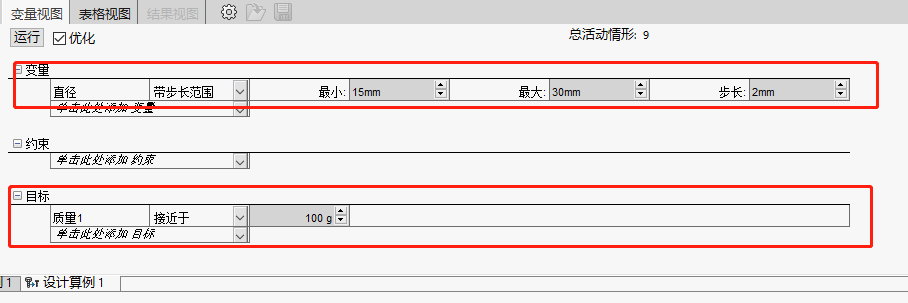

在目标栏中添加参数,选择质量1为目标为目标参数。分别调整变量和目标的具体参数,点击运行。

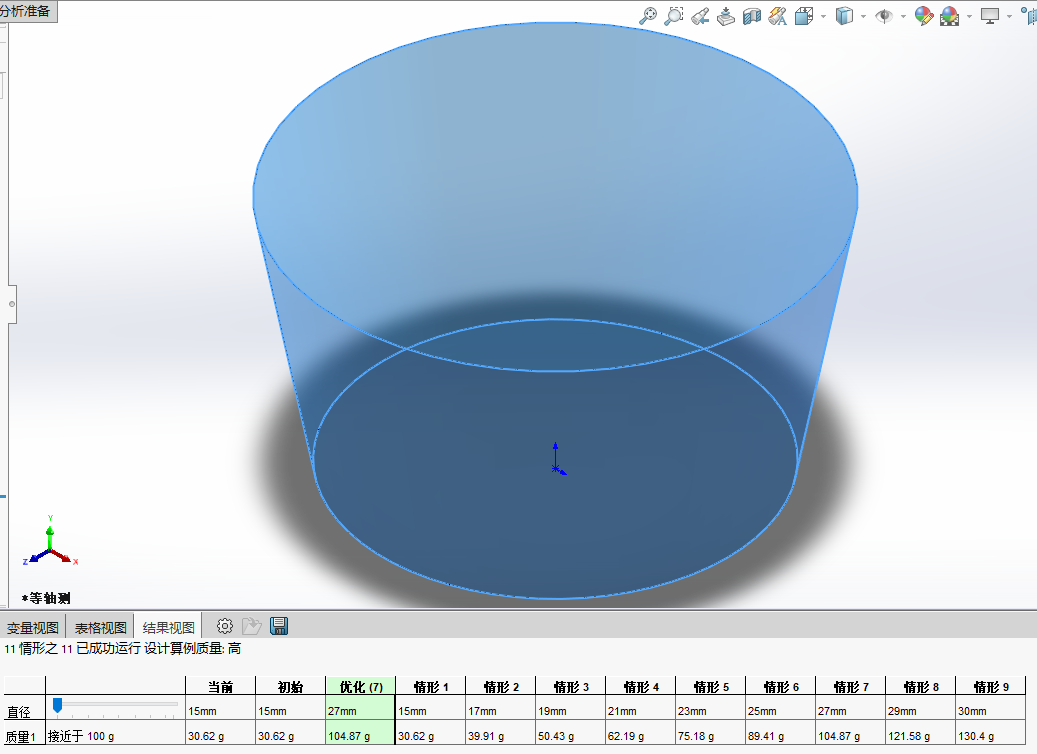

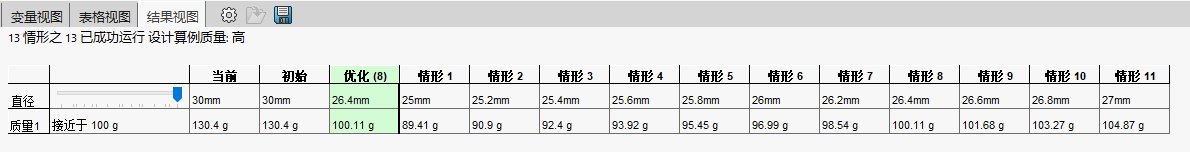

运行结果如图所示。系统结果显示当底部直径为27mm时,杯子装水的质量最接近100克。当然,我们可以继续优化这个结果,返回到变量视图,调整变量参数。



变量参数的调整如下图所示。

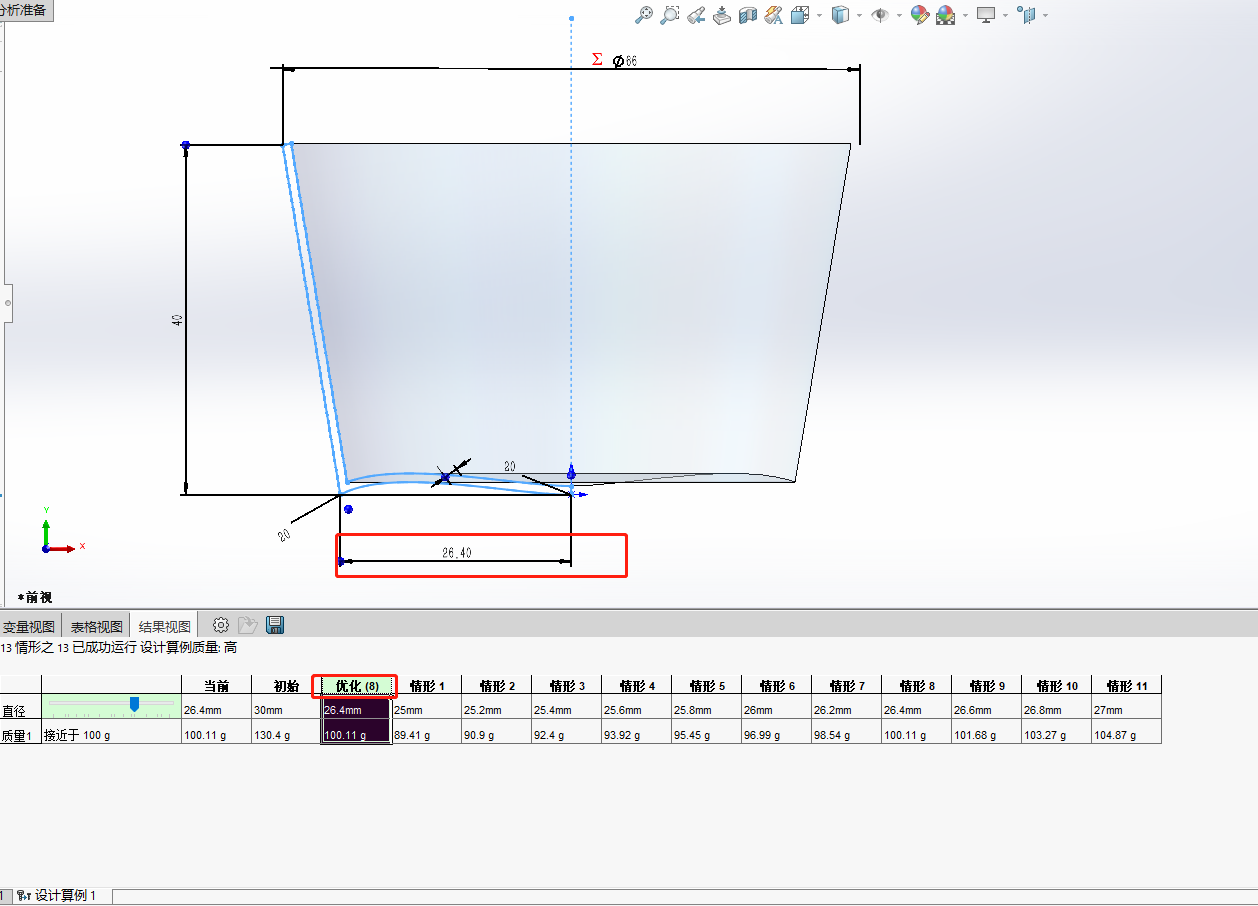

点击运行,系统进行计算。此时得出的最优结果是杯底直径为26.4mm。



双击【优化】框,系统会自动替换尺寸。

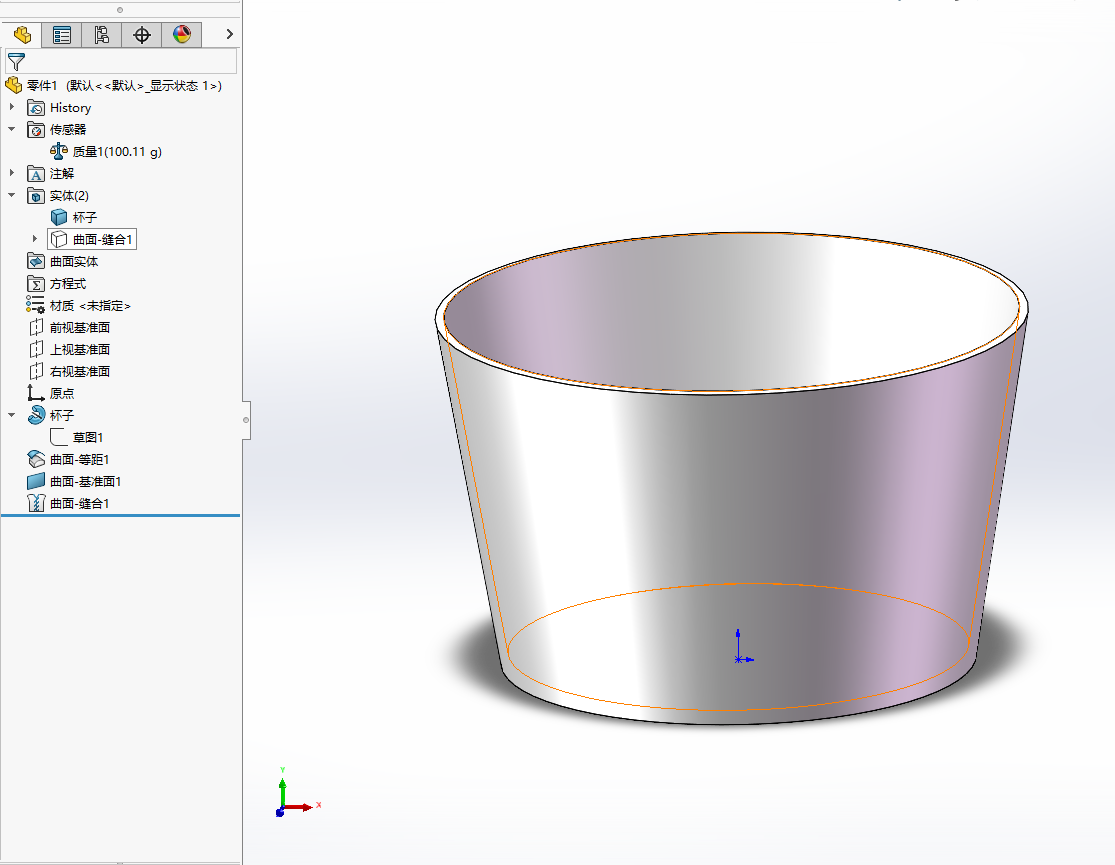

返回模型,隐藏曲面实体,显示杯子实体,此时杯子的杯子能装约100克的水了。
